8

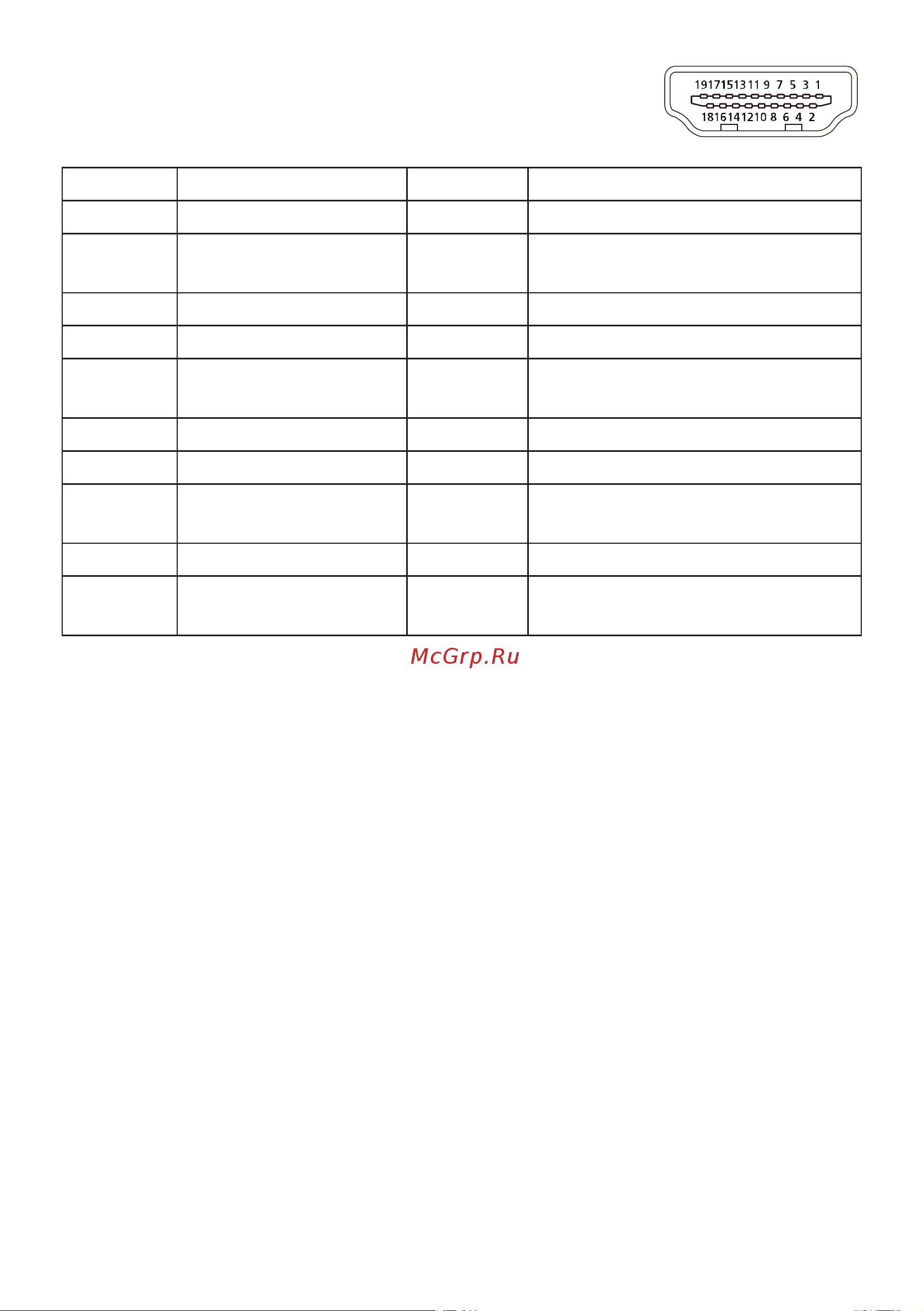

19-контактный сигнальный кабель для цветного дисплея*
Контакт Эксплуатация Контакт Эксплуатация
1. Данные TMDS 2 + 10. Часы TMDS +
2.
Маска данных
TMDS 2
11. Маска часов TMDS
3. Данные TMDS 2 - 12. Часы TMDS -
4. Данные TMDS 1 + 13. CEC
5.
Маска данных
TMDS 1
14.
Резервный (не подключается к
устройству)
6. Данные TMDS 1 - 15. SCL
7. Данные TMDS 0 + 16. SDA
8.
Маска данных
TMDS 0
17. Заземление DDC/CEC
9. Данные TMDS 0 - 18. Питание +5 В
19.
Обнаружение горячего
подключения
* Только для определенных моделей
