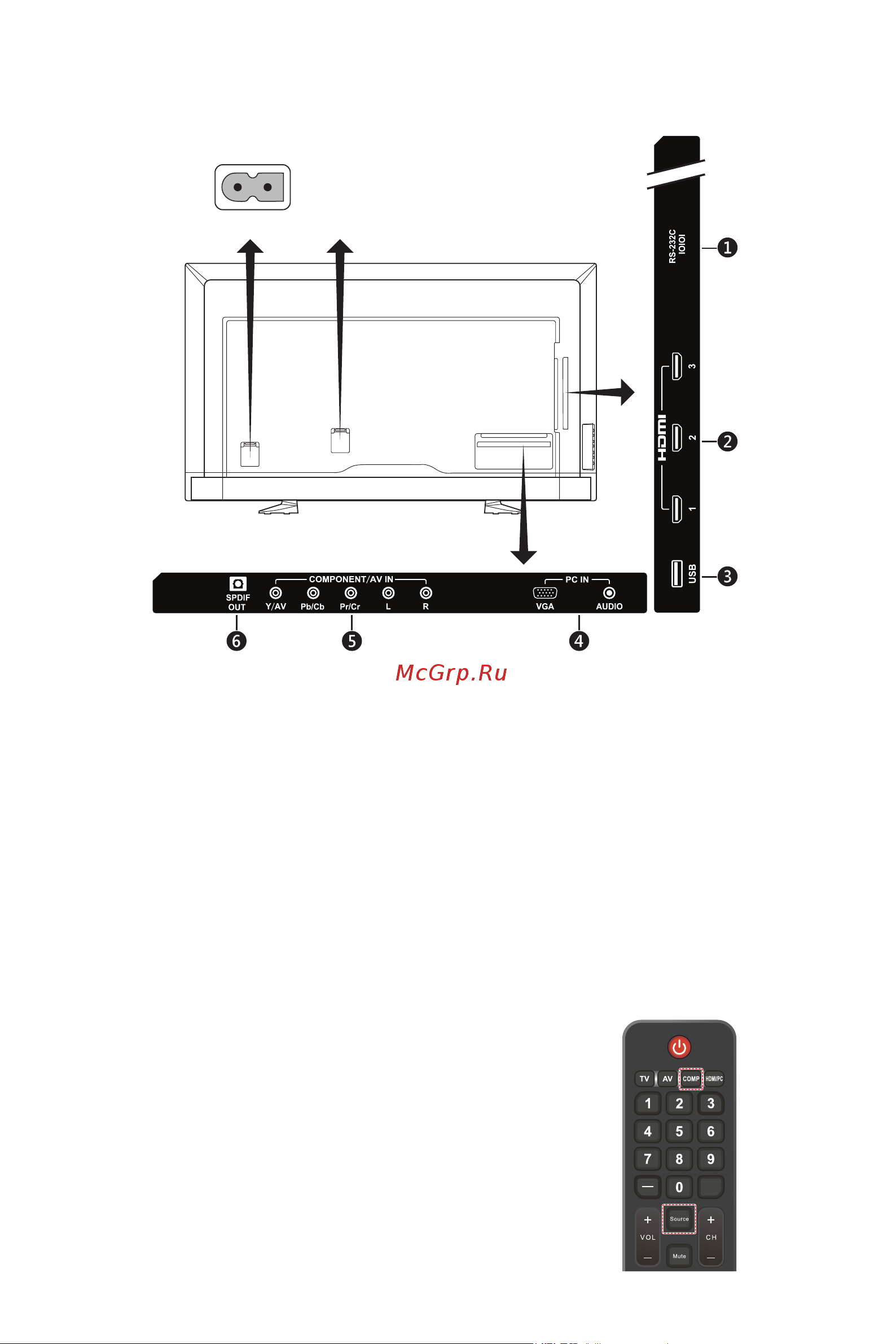

Русский-19Русский-18
E505 / E425 / E325
E325 / E425 E505
ПИТАНИЕ ПЕРЕМЕННЫМ ТОКОМ
1� RS-232C —
служит для подключения ПК и приема с ПК управляющих команд�
2� HDMI (HDMI1, HDMI2, HDMI3) — служит для подключения устройств,
оснащенных выходом HDMI�
3� Порт USB — используется для воспроизведения файлов
фотографий, музыки и фильмов�
4� PC IN (VGA / AUDIO) —
служит для подачи видео- и аудиосигнала с ПК�
5� COMPONENT / AV IN —
• Компонентный: служит для подключения зеленого (Y), синего (Pb)
и красного (Pr) разъемов видео цифрового видеооборудования, а
также для подключения его белого (L) и красного (R) разъемов аудио�
• Полный: служит для подключения зеленого (AV) разъема видео
цифрового видеооборудования, а также для подключения его
белого (L) и красного (R) разъемов аудио�
6� SPDIF OUT — служит для подключения домашнего стерео кинотеатра
с помощью цифрового аудиокабеля�
После подключения устройства-источника
сигнала нажимайте на кнопку Source на пульте
дистанционного управления, чтобы выбрать для
просмотра соответствующий источник� (Пример:
нажмите на кнопку COMP для выбора варианта
“Компонентный”, если источник сигнала подключен
ко входу компонентного видеосигнала�)
