44 |
Установка третьего жесткого диска (дополнительно)
3

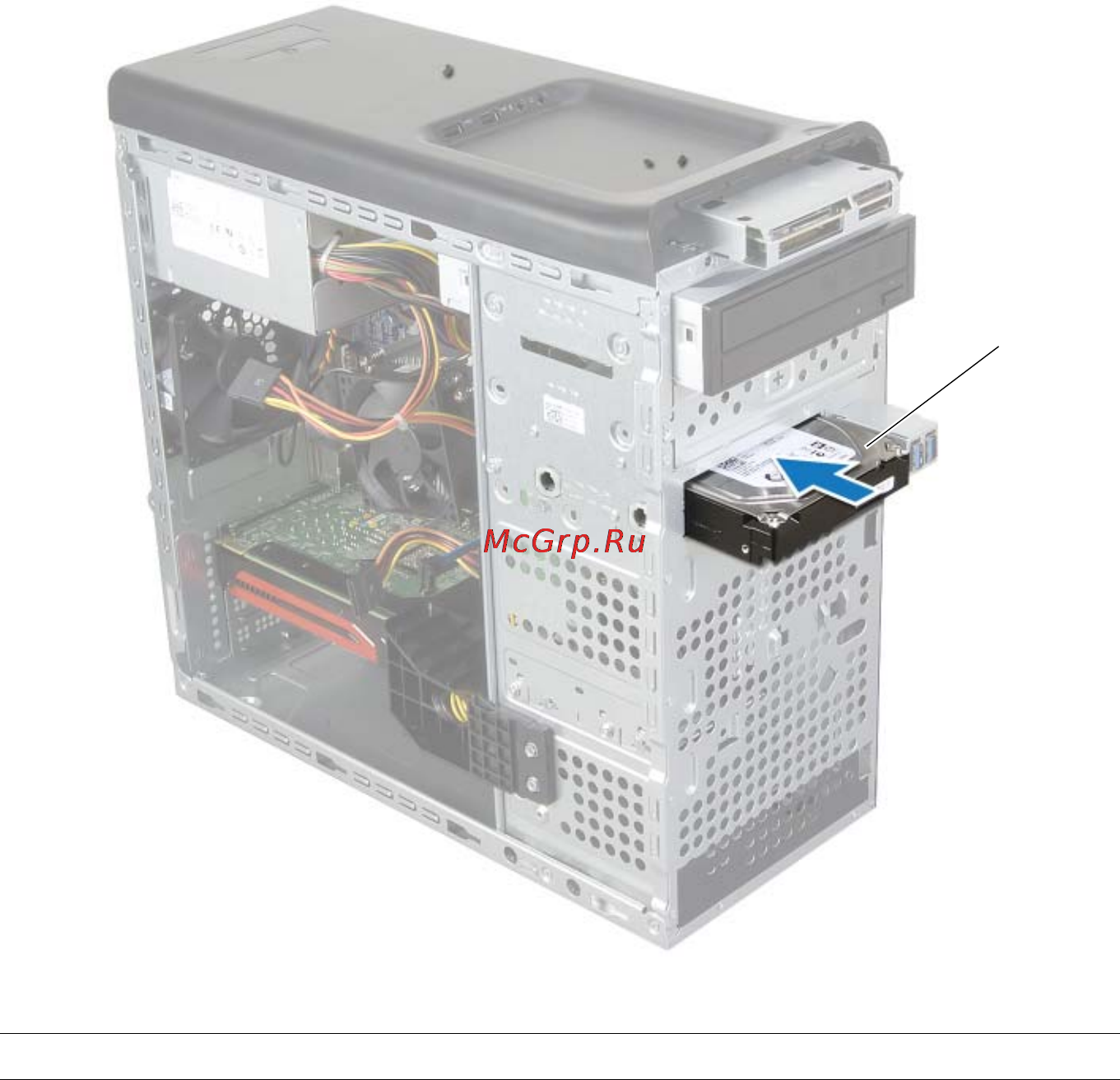

Аккуратно задвиньте третий жесткий диск в отсек для дисковода со стороны передней
панели компьютера.
1
третий жесткий диск
1
