ШАГ 3.

1. СОЕДИНИТЕ ШНУРЫ,

РАСПОЛОЖЕННЫЕ В ОСНОВНОМ

КОРПУСЕ ТРЕНАЖЕРА СО ШНУРАМИ

РАСПОЛОЖЕННЫМИ В РУЛЕВОЙ

СТОЙКЕ В ПРАВИЛЬНОЙ

ПОСЛЕДОВАТЕЛЬНОСТИ (СМ.

ДИАГРАММУ 3).

2. ПРИСОЕДИНИТЕ РУЛЕВУЮ СТОЙКУ

(9) К ОСНОВНОМУ КОРПУСУ

ТРЕНАЖЕРА (43), ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ПРИ ПОМОЩИ ЧЕТЫРЕХ

ВИНТОВ (32) И ШАЙБ (34).

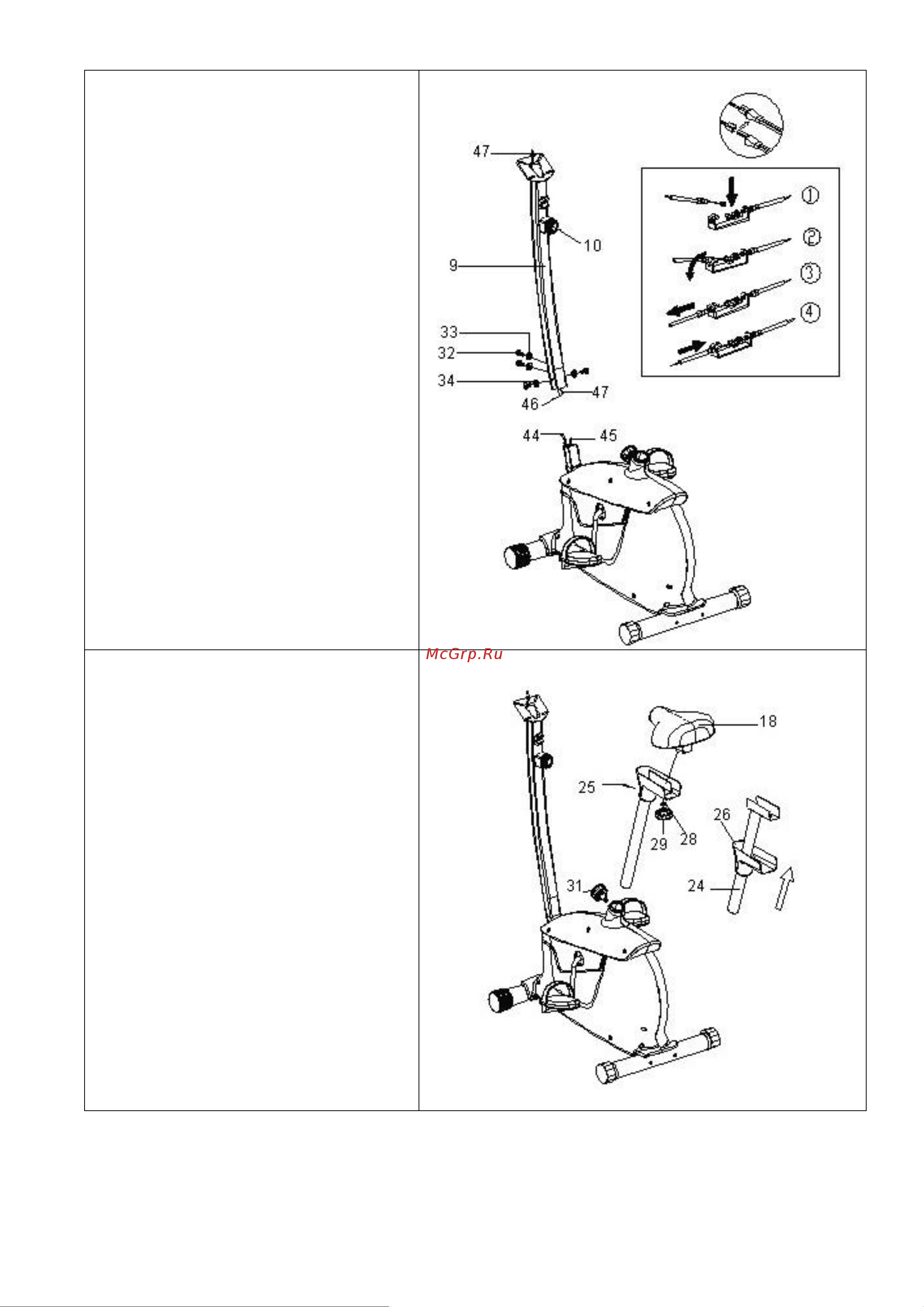

ДИАГРАММА 3.

ШАГ 4.

1. ПРИСОЕДИНИТЕ СЕДЛО (18) К

СЕДЕЛЬНОЙ СТОЙКЕ (24), ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ПРИ ПОМОЩИ 3

ВИНТОВ И 3 ПЛОСКИХ ШАЙБ, ЗАТЕМ

ПРИ ПОМОЩИ РЕГУЛЯТОРА (29)

ВЫБЕРИТЕ НУЖНОЕ ПОЛОЖЕНИЕ

СЕДЛА, ЗАФИКСИРУЙТЕ РЕГУЛЯТОР.

2. ВСТАВЬТЕ СЕДЕЛЬНУЮ СТОЙКУ (24)

ЧЕРЕЗ ПЛАСТИКОВУЮ ВТУЛКУ В

ОСНОВНОЙ КОРПУС ТРЕНАЖЕРА (43).

ЗАКРЕПИТЕ СЕДЕЛЬНУЮ СТОЙКУ ПРИ

ПОМОЩИ РЕГУЛЯТОРА (31) НА НУЖНОЙ

ВАМ ВЫСОТЕ.

ДИАГРАММА 4.
