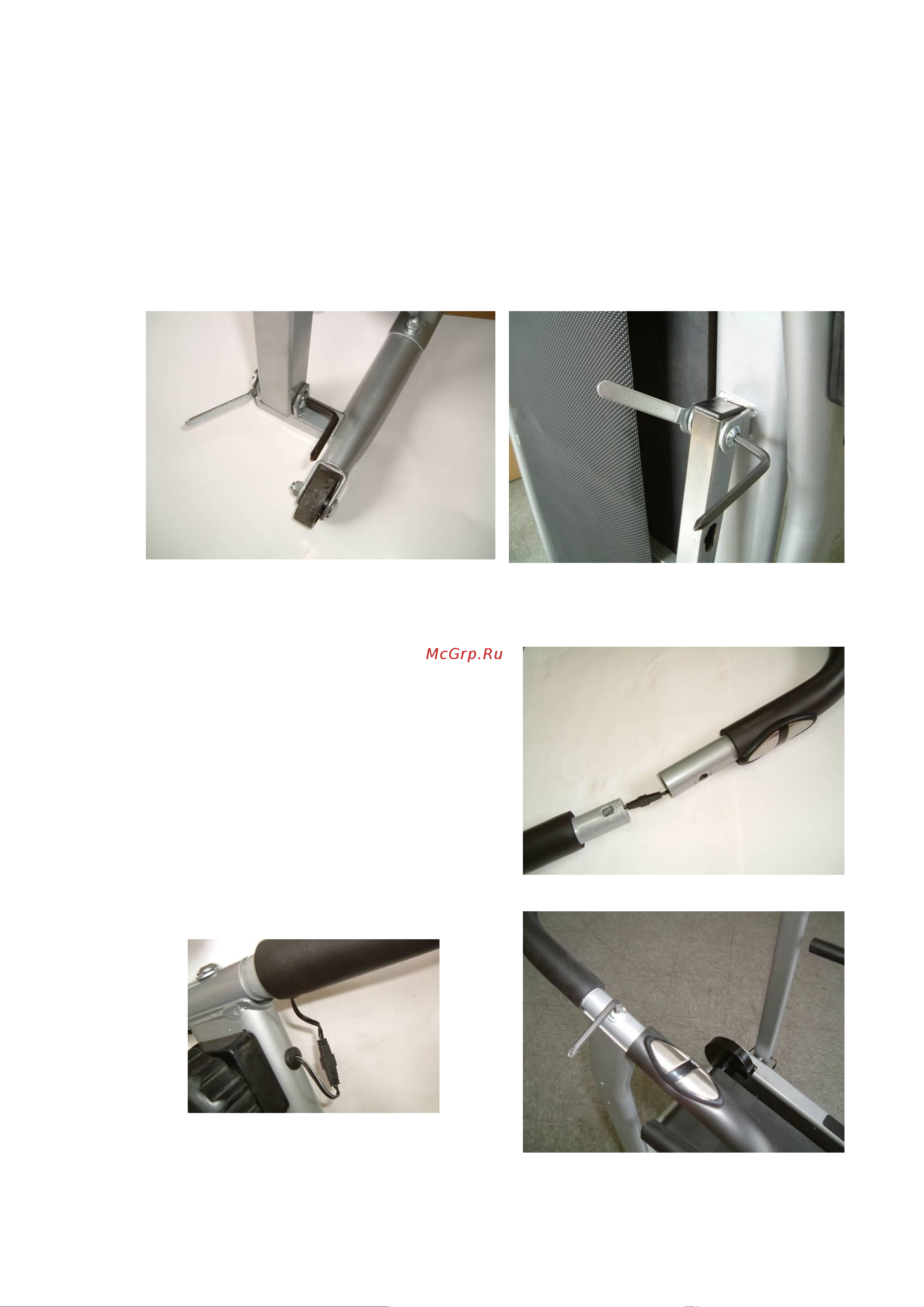

ШАГ 2

1. ПРИКРЕПИТЕ ОДИН КОНЕЦ ОПОРНОЙ ТРУБКИ (5) К U-ОБРАЗНОМУ КРОНШТЕЙНУ,

РАСПОЛОЖЕННОМУ НА НИЖНЕЙ ОПОРНОЙ РАМЕ (2), ИСПОЛЬЗУЯ БОЛТ (С) (ТОТ,

КОТОРЫЙ ДЛИНЕЕ).

2. ПРИКРЕПИТЕ ДРУГОЙ КОНЕЦ ОПОРНОЙ ТРУБКИ (5) (ХРОМИРОВАННЫЙ) К U-

ОБРАЗНОМУ КРОНШТЕЙНУ, РАСПОЛОЖЕННОМУ С ОБРАТНОЙ СТОРОНЫ

ОСНОВНОГО КОРПУСА ТРЕНАЖЕРА (1), ИСПОЛЬЗУЯ БОЛТ (С) (ТОТ, КОТОРЫЙ

КОРОЧЕ).

ШАГ 3

1. СОЕДИНИТЕ ШНУРЫ ПУЛЬСОМЕТРА

БОКОВЫХ ПОРУЧНЕЙ (7) И ПОРУЧНЯ

(6).

2. ВСТАВЬТЕ БОКОВЫЕ ПОРУЧНИ В

ПОРУЧЕНЬ. ЗАТЕМ СОЕДИНИТЕ ИХ С

ВЕРХНЕЙ ЧАСТЬЮ ПРАВОЙ И ЛЕВОЙ

ОПОРНЫХ СТОЕК (3 И 4), ЗАКРЕПИТЕ

КОНСТРУКЦИЮ ПРИ ПОМОЩИ

БОЛТОВ (D).

3. СОЕДИНИТЕ ШНУРЫ КОМПЬЮТЕРА.

U-ОБРАЗНЫЙ

КРОНШТЕЙН

ОПОРНАЯ

ТРУБКА

НИЖНЯЯ

ОПОРНАЯ

РАМА

ОСНОВНОЙ

КОРПУС

ТРЕНАЖЕРА

U-ОБРАЗНЫЙ

КРОНШТЕЙН

ОПОРНАЯ

ТРУБКА

ШНУР

БОКОВОЙ

ПОРУЧЕНЬ

ШНУР

ПОРУЧЕНЬ

БОКОВОЙ

ПОРУЧЕНЬ

ОПОРНАЯ

СТОЙКА
