Крепление на стену

Определитесь с ориентацией корпуса прибора и выходящих проводов.

Установите крепежные вставки задвинув их до упора в пазы с тыльной стороны

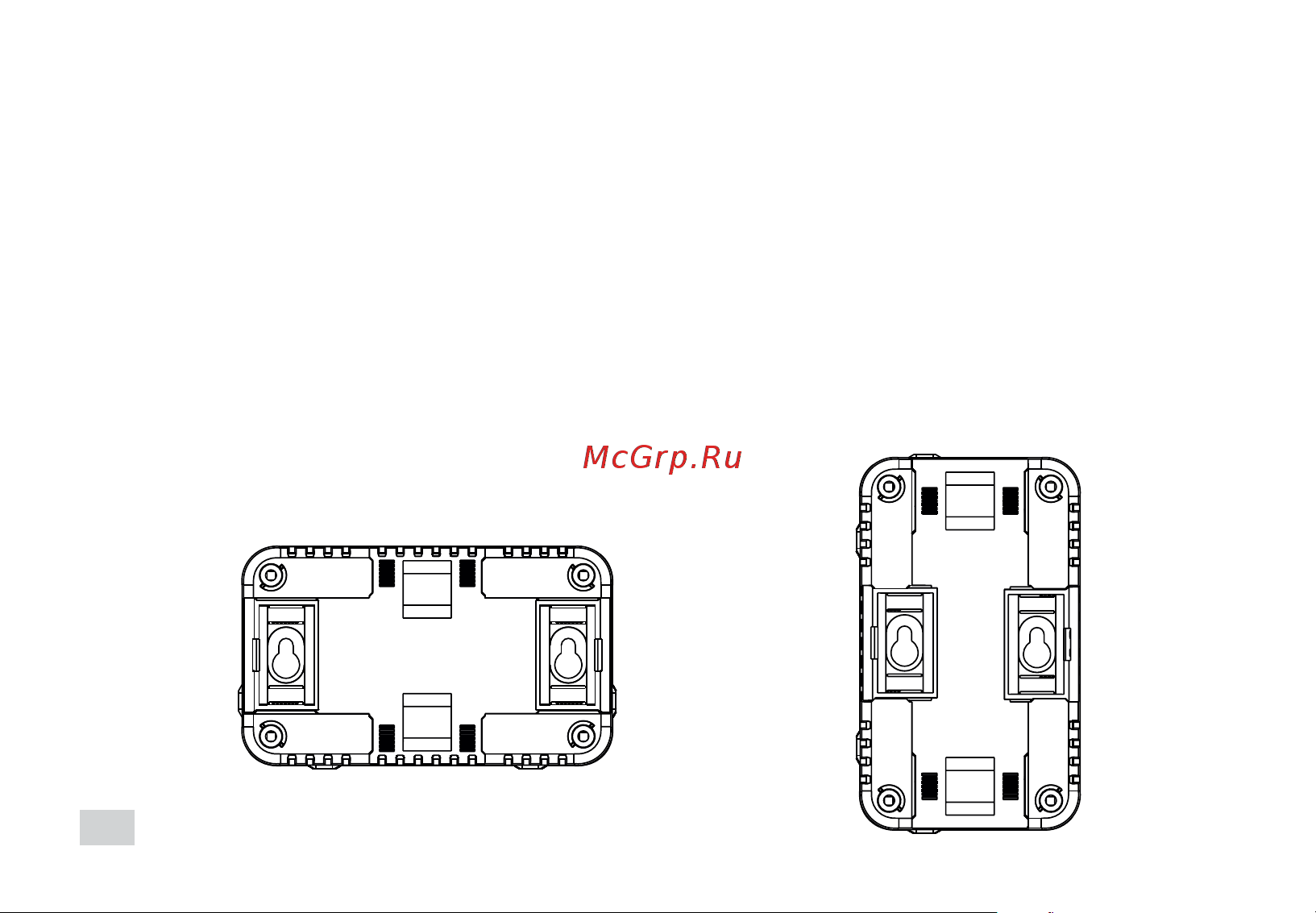

прибора. При горизонтальном расположении прибора, рис. 5, вставки

устанавливаются в пазы на узкой стороне корпуса; при вертикальном расположении,

рис. 6, в пазы на широкой стороне корпуса. риентацию

отверстий под саморезы.

Измерьте расстояние между центрами крепежных отверстий.

Сделайте разметку на стене и вкрутите саморезы.

Закрепите прибор на стене.

Подключите прибор согласно пункту: .Порядок работы

Обратите внимание на о

310

Рис. 6

Рис. 5
