На передней панели расположены:

В модели , рис.1:

-С й :

– идет заряд батареи

– заряд окончен, З.У. перешло в режим

хранения. В процессе перехода от режима заряда к режиму

хранения возможно свечение индикатора желтым цветом.

- Отверстие

- Ручка регулировки тока

На задней панели расположены направляющие для крепления на рейку или на

стену при помощи крепежных вставок. Так же возможна установка на плоскую

горизонтальную поверхность (стол, полка и т.п.).

âåòîäèîäíû èíäèêàòîð

DIN

Вымпел 9

Режим

Красный цвет

Зеленый цвет

-0

«»1

для регулировки напряжения (необходима

крестовая отвертка)

Электронная схема зарядного устройства представляет собой однотактный

высоковольтный высокочастотный преобразователь со схемой управления,

содержащей две цепи обратной связи по выходному напряжению и температуре.

Такое построение силовой части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, формирует необходимые для автоматического зарядного

устройства выходные характеристики, обеспечивает надёжную гальваническую

развязку, а также высокие удельные массогабаритные и мощностные характеристики.

Схема ограничения выходного тока следит за температурой силовой цепи

преобразователя и при повышении температуры выше нормы уменьшает среднее

значение зарядного тока, уменьшая этим внутреннее выделение тепла.

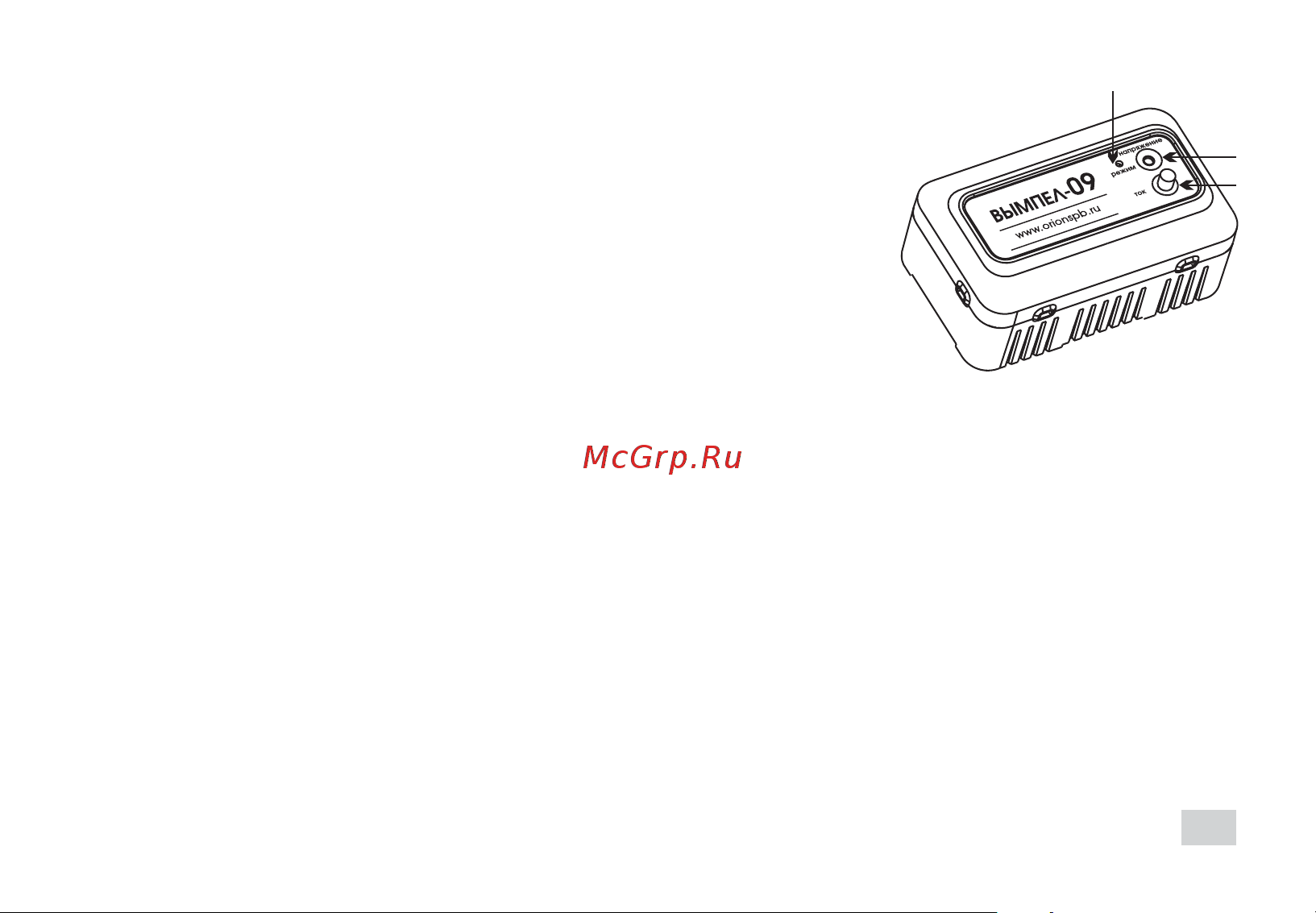

Рис. 1
