![Mystery MSS-18R06 Инструкция по эксплуатации онлайн [25/26] 93426](/img/pdf.png)
Mystery MSS-18R06 Инструкция по эксплуатации онлайн [25/26] 93426

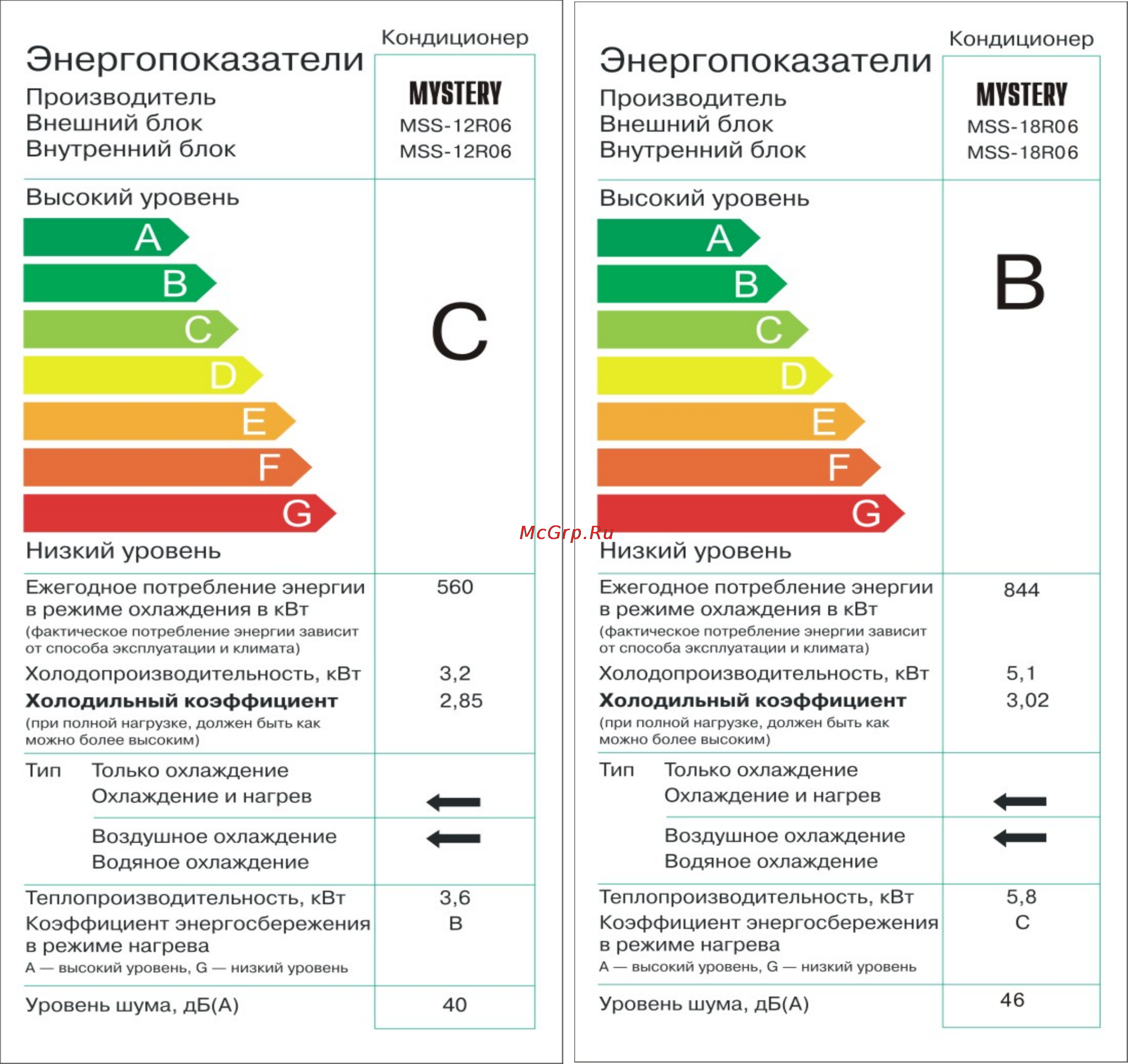

![Mystery MSS-18R06 Инструкция по эксплуатации онлайн [25/26] 93426](/views2/1098563/page25/bg19.png)
Содержание
- Пульт дистанционного управления 21 2
- Содержание 2
- Схема установки 11 инструкции по установке 12 2
- Установка внутреннего блока 2
- Установка наружного блока 2
- Предупреждение 3
- Сведения о безопасности 3
- Предупреждение 4
- Сведения о безопасности 4
- Внешний вид внутреннего и наружного блоков некоторых моделей может отличаться 5
- Дисплей 5
- Название элементов 5
- Наружный блок и внутренний блок 5
- Примечание 5
- Аварийный выключатель 6
- Горизонтальная жалюзийная пластина 6
- Название элементов 6
- Если вы не будете пользоваться кондиционером в течение дли тельного времени 7
- Очистите переднюю решетку и воздушные фильтры 7
- Уход и обслуживание 7
- Имеется ли неисправность анализ неисправности 8
- Устранение неисправностей 8
- Имеется ли неисправность анализ неисправности 9
- При обнаружении одного из следующих признаков быстро выключите кондицио нер аварийным выключателем и обратитесь за помощью в ближайший авторизо ванный сервисный центр шнур электропитания перегревается или поврежден при работе слышны аномальные звуки работа часто прерывается в результате срабатывания аварийного выключателя или устройства защитного отключения узо какой либо выключатель или кнопка часто не работает из кондиционера при работе идет запах гари утечка воды из внутреннего блока 9
- Устранение неисправностей 9
- Примечание 10
- Более 155 мм 12
- Внимание не допускайте участков с поднятым сливным шлангом 12
- Внимание у разных моделей кондиционеров монтажные пластины отличаются при установке руководствуйтесь реальным видом монтажной пластины 12
- Выбор местоположения внутреннего блока 12
- Инструкции по установке 12
- Медная труба может быть подведена сзади справа снизу или с левой задней стороны 12
- Отверстия для впуска и выпуска воздуха должны находиться на большом расстоянии от стен и ограждений расстояние по высоте между внутренним и наружным блоком не должно превышать 5 м стена для установки должна быть достаточно прочной чтобы выдержать вес блока и не вызывать вибрацию следует избегать прямого солнечного света место установки должно обеспечивать легкое удаления конденсата и легкое соединение с наружным блоком место установки должно находиться вдали от ламп дневного света которые могут влиять на работу дистанционного управления место установки должно находиться на расстоянии не менее 1 м от телевизора радио приемника и других бытовых приборов 12
- Подтвердите положение при установке разметкой положения внутренней монтажной пластины 12
- При монтаже трубопровода на тонкой броневой плите или на стене из металлической сетки следует использовать деревянную доску зажав ее между стеной и трубопрово дом или обернуть трубопро вод 7 8 слоями пластиковой изоляционной ленты 12
- Схема установки 12
- Выбор местоположения наружного блока 13
- Закрепите монтажную плиту монтажная плита должна быть присоединена к структурной части стены стойке и т д 13
- Закрепление монтажной плиты и сверление отверстий в стене 13
- Место установки должно быть достаточно прочным чтобы выдержать вес блока и не вызывать вибрацию хорошая вентиляция мало пыли вдали от прямого дождя и света место выпуска воздуха из наружного блока и шум при работе не должны раздражать ваших соседей отсутствие преград около наружного блока следует избегать размещения вблизи огнеопасных мест а также мест возможной утечки газа 13
- Отверстия в местах показанных сплошными стрелками должны обеспечивать отсутствие раскачивания монтажной плиты при использовании расширительных болтов следует воспользоваться двумя отверстиями 11х20 или 11х26 расстояние между ними составляет 450 мм проверьте положение отверстий и просверлите отверстия в стене 13
- Примечание 13
- Просверлите отверстия в стене 13
- Установка внутреннего блока 13
- Монтаж электропроводки 14
- Установка дренажного шланга 14
- В случае если дренажный шланг недостаточно длинный для присо единения к внутреннему блоку его можно нарастить шлангами из при лагаемой коробки дренажный шланг идущий через комнату должен быть обернут адиа батическим теплоизолирующим материалом 15
- Герметизация стены и закрепление трубы 15
- Диаметр трубы момент затяжки н м 15
- Для обеспечения легкого слива конденсированной воды дренажный шланг должен быть наклонен вниз следующие 5 вариантов установки шланга неправильны 15
- Количество изгибов трубы во внутреннем блоке не должно превышать 10 количество изгибов трубы во внутреннем блоке и наружном не блоке должно превышать 15 радиус изгиба должен быть больше 10 см перед присоединением разгерметизируйте трубу испарителя с помощью пассатижей после выпуска воздуха из нее заверните гайку трубы присоединения испарителя гаечным ключом нанесите немного уплотняющего масла на соединительный элемент и конус отцентрируйте соединительный элемент с конусом и затяните гайку патрубка гаечным ключом внимание 15
- Мм 1 2 49 56 15
- Мм 1 4 13 17 15
- Мм 3 8 34 41 15
- Мм 5 8 73 78 15
- Монтаж дренажного шланга 15
- Не пытайтесь стравливать внутренний воздух только освобождая гайку поскольку в трубе внутреннего блока остается воздух под определенным давлением во избежание повреждения конуса не прилагай те излишние усилия 15
- Присоединение трубы 15
- Пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите 15
- Установка внутреннего блока 15
- Чтобы уплотнить стенное отверстие замажьте шпатлевкой для закрепления трубы в определенном положении зафиксируйте трубу хомутом 15
- Монтаж электропроводки 16
- Установка наружного блока 16
- Электропроводка для модели с мощностью выше 6000вт выше 21000 британских тепловых единиц в час 16
- L 2 3 4 17
- Е и н е ч е с ь л е д о м 18
- Выпуск воздуха 19
- Обработка конуса трубы 19
- Присоединение патрубка 19
- Установка дренажного соединения только для типа теплового насоса 19
- Заливка хладагента 20
- Проверка функционирования 20
- Автоматический режим 22
- Использование таймера 22
- Осушение 22
- Отмена таймера включения отключения 22
- Охлаждение 22
- Режимы кондиционера 22
- Таймер и часы 22
- Установка таймера включения отключения on off 22
- Часы установка текущего времени 22
- Вентиляция 23
- Режим сон 23
- Световая волна light wave 23
