6
выдается команда закрытия, а последние 5 секунд до момента блокировки
звучание предупредительного тонового сигнала учащается. Данные звуковые
сигналы дублируются вспышками красного цвета светодиодного индикатора
на антенном блоке.
По истечении предупредительных сигналов, а также при последующих
попытках запуска двигателя, иммобилайзер будет разрешать его работу
только в отсутствие движения, и блокировать при попытке начать
движение. Время до перехода иммобилайзера в активный режим не более
2 сек. с момента включения зажигания. При начале движения автомобиля
иммобилайзер на 15 сек. блокирует двигатель. Готовность заблокировать
двигатель подтверждается красными вспышками встроенного в базовый блок
светодиодного индикатора.
При появлении в зоне связи «своего» брелока происходит выход из режима
блокировки и возврат в нормальный режим работы.
Замена элемента питания брелока
Трехкратный тоновый сигнал, раздающийся 1 раз в минуту при включен-
ном зажигании, свидетельствует о низком заряде элемента питания брелока.
Батарею необходимо заменить в ближайшее время. Элемент питания - CR2025.
При покупке нового элемента питания убедитесь в том, что срок годности
не истек, и батарея не имеет следов коррозии покрытия. Желательно приобре-
тать элементы, произведенные известными компаниями и с минимальным вре-
менем, прошедшим от даты производства.

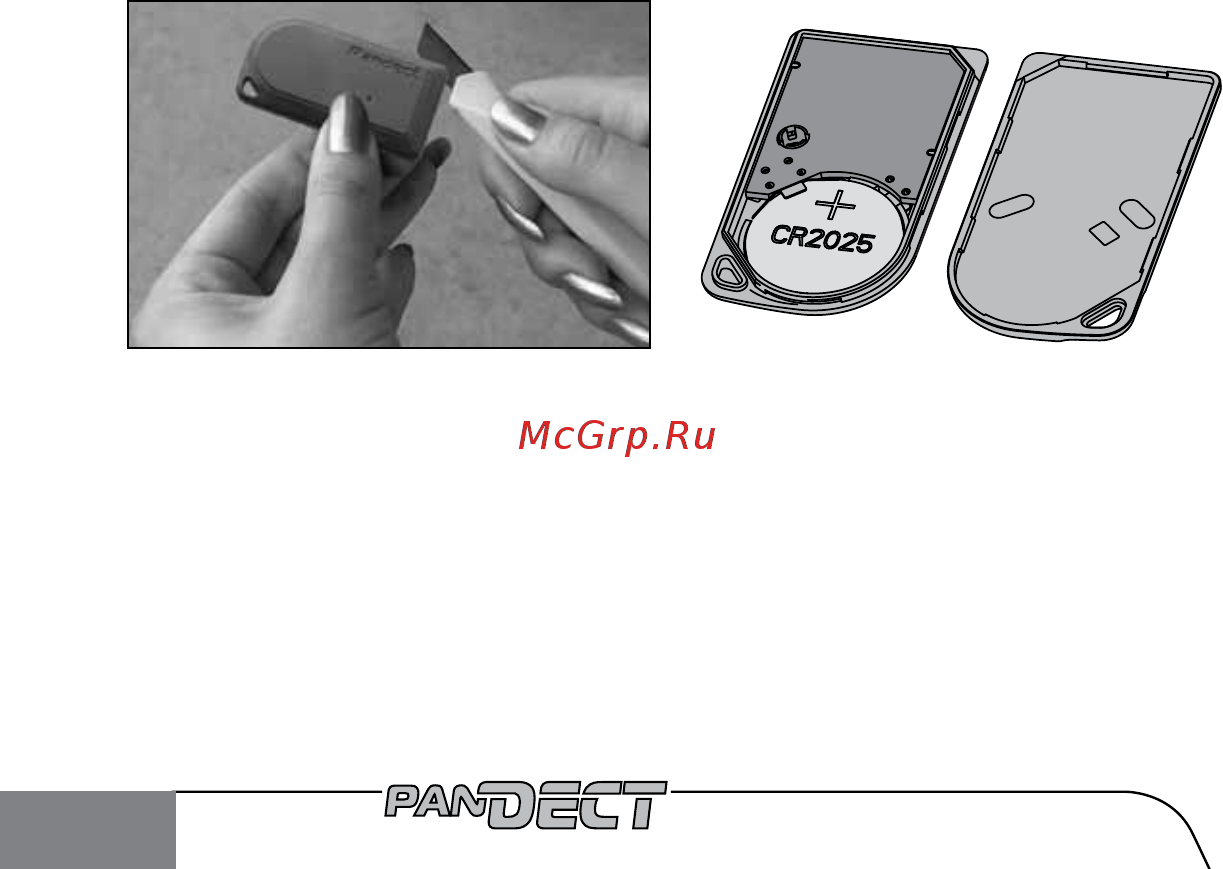

Соблюдая осторожность, откройте пластиковый корпус брелока при по-
мощи плоского металлического предмета (металлической линейки или ножа).
