13
Подробное руководство - www.manuals.alarmtrade.ru
Руководство по эксплуатацииАвтомобильная охранно-сервисная система Pandora DXL 39
7O

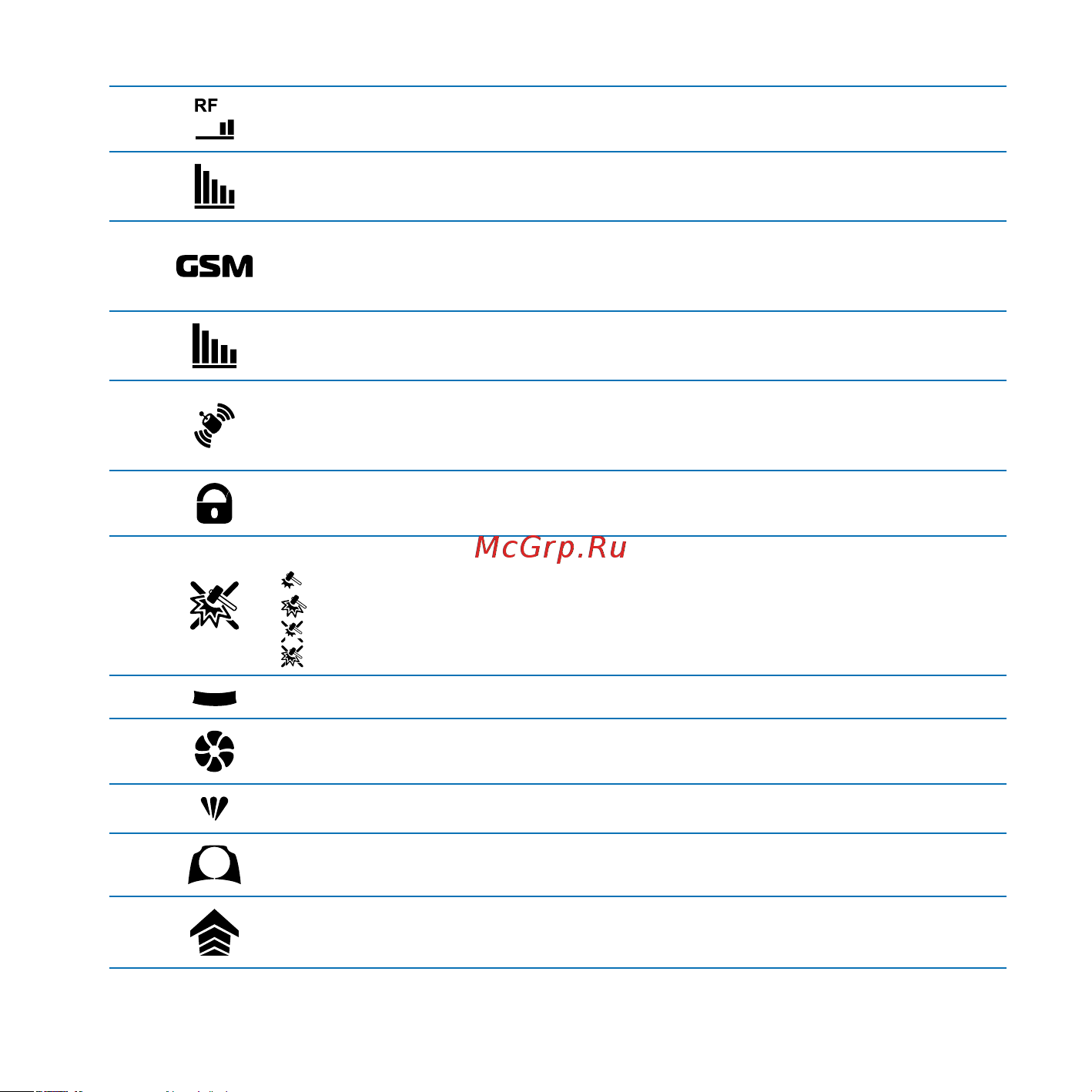

1.
Мигает, если нет связи с базовым блоком
2.
При передаче - отправка команды
3.
GSM-приемник. Иконка горит при включенном GSM-приемнике, если авто-
мобиль находится в зоне покрытия сотовой сети оператора. Иконка мигает
если нет доступной сотовой сети
4.
Уровень приема GSM-сигнала
5.
GPS-приемник. Иконка горит при включенном GPS-приемнике, если коорди-
ната автомобиля определена. Иконка мигает, если невозможно определить
координаты автомобиля.
6.
Состояние режима охраны.
7.
Охранная зона «Датчик удара».
-
Предупредительная зона датчика.
-
Тревожная зона датчика.
-
Отключен контроль предупредительной зоны датчика.
-
Отключен контроль датчика удара.
8.
Охранная зона «Багажник».
9.
Иконка работы двигателя.
15.
Световая индикация (габаритными огнями, поворотниками).
16.
Охранная зона «Капот».
17.
Охранная зона «Датчик движения».
