ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИИ

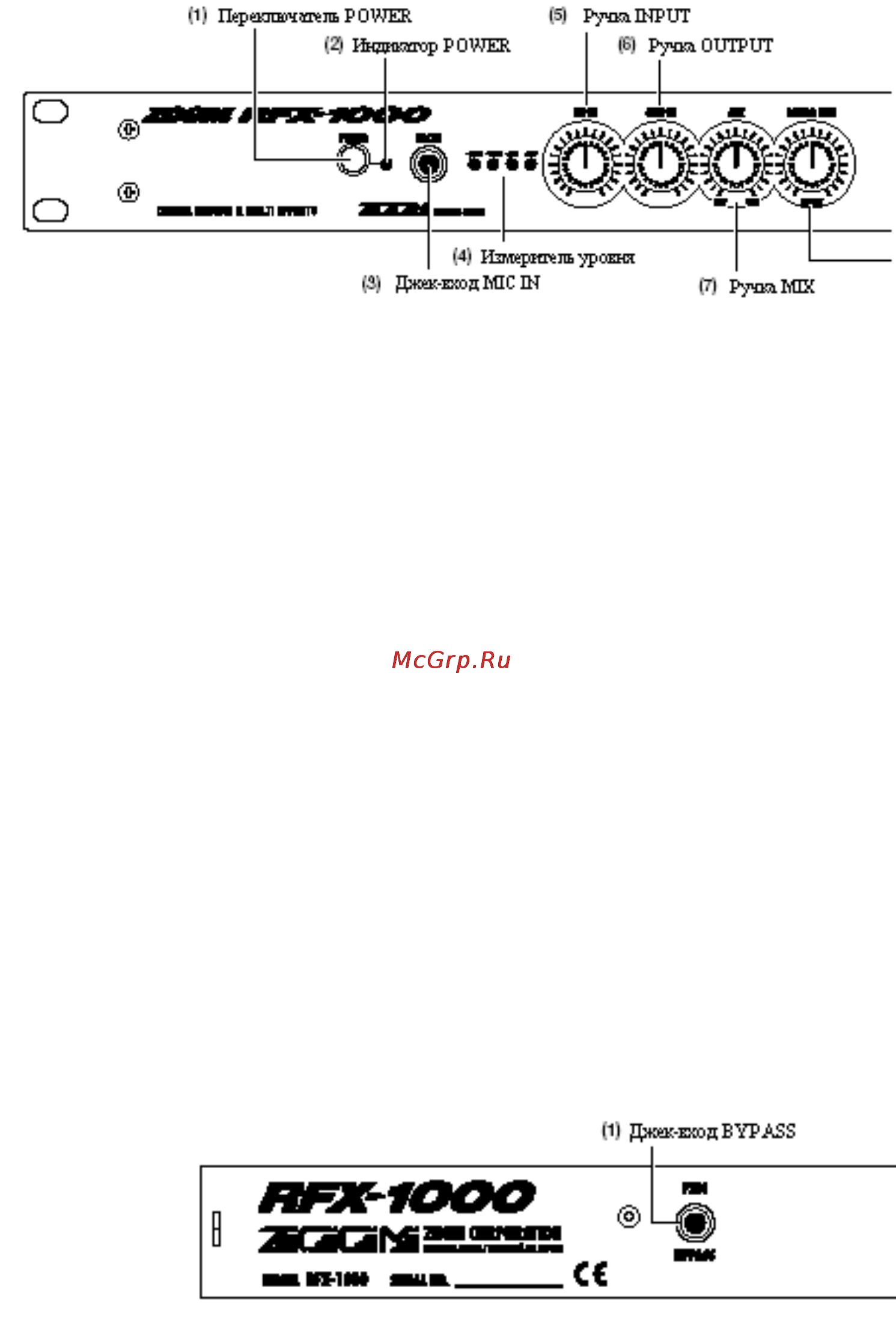

ПЕРЕДНЯЯ ПАНЕЛЬ
(1) Переключатель POWER
Служит для включения и выключения устройства.
(2) Индикатор POWER
Когда RFX-1000 включен, этот индикатор горит зеленым светом. Если эффекты были
выключены футсвитчем FS01 (по усмотрению), индикатор будет вспыхивать красным
светом.
(3) Джек-вход MIC IN
Сюда можно подсоединить динамический микрофон с выходным сопротивлением при-
близительно 600 Ом. Обычно входной сигнал от этого гнезда микшируется с сигналом
от джек-гнезд INPUT на задней панели. Если выбран эффект VOCODER, входной сиг-
нал микрофона служит для управления эффектом. Вы можете использовать ваш голос,
чтобы изменить характер звука и огибающую (кривую изменения громкости).
Замечание: При подключении или отключении здесь микрофона может возни-
кать шум. Убедитесь, что сначала вы выключили ручку INPUT (5).
(4) Измеритель уровня
Эти индикаторы показывают уровень входного сигнала.
(5) Ручка INPUT
Служит для регулировки сигнала от гнезд INPUT и от гнезда MIC IN.
(6) Ручка OUTPUT
Служит для регулировки уровня сигнала, поступающего через джек-гнезда OUTPUT.
(7) Ручка MIX
Устанавливает баланс между исходным звуком (DRY) и обработкой (WET). Когда руч-
ка полностью повернута против часовой стрелки, выводится только исходный звук.
Когда по часовой стрелке, выводится только обработанный звук.
ЗАДНЯЯ ПАНЕЛЬ
(1) Джек-вход BYPASS
Служит для подсоединения футсвитча FS01 (по усмотрению), с помощью которого
можно включать и выключать эффекты.
(2) Джек-выходы OUTPUT
К этим гнездам подключается магнитофон или воспроизводящая система.
