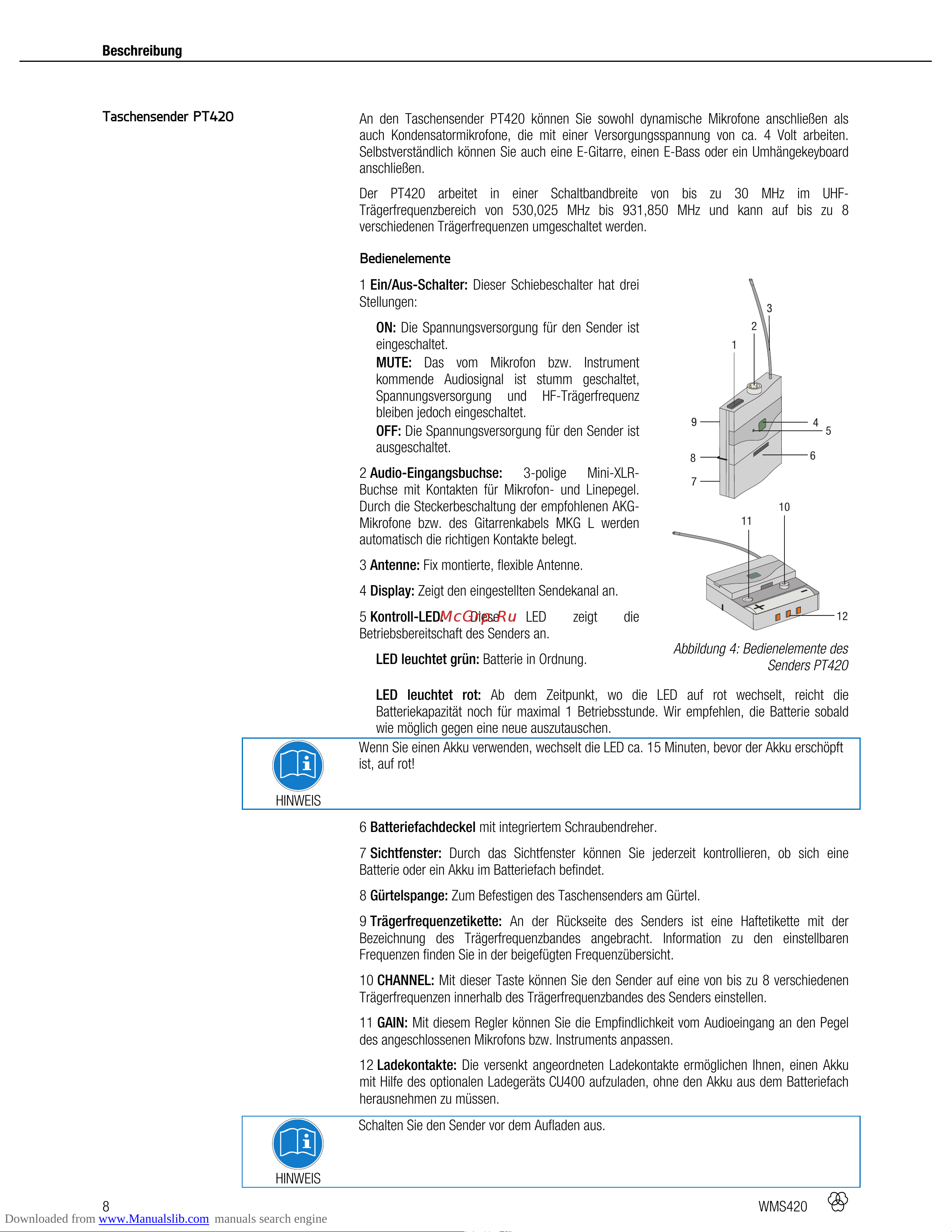

8 WMS420
Beschreibung
An den Taschensender PT420 können Sie sowohl dynamische Mikrofone anschließen als
auch Kondensatormikrofone, die mit einer Versorgungsspannung von ca. 4 Volt arbeiten.
Selbstverständlich können Sie auch eine E-Gitarre, einen E-Bass oder ein Umhängekeyboard
anschließen.
Der PT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-
Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8
verschiedenen Trägerfrequenzen umgeschaltet werden.
Bedienelemente
1 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei
Stellungen:
ON: Die Spannungsversorgung für den Sender ist
eingeschaltet.
MUTE: Das vom Mikrofon bzw. Instrument
kommende Audiosignal ist stumm geschaltet,
Spannungsversorgung und HF-Trägerfrequenz
bleiben jedoch eingeschaltet.
OFF: Die Spannungsversorgung für den Sender ist
ausgeschaltet.
2 Audio-Eingangsbuchse: 3-polige Mini-XLR-
Buchse mit Kontakten für Mikrofon- und Linepegel.
Durch die Steckerbeschaltung der empfohlenen AKG-
Mikrofone bzw. des Gitarrenkabels MKG L werden
automatisch die richtigen Kontakte belegt.
3 Antenne: Fix montierte, flexible Antenne.
4 Display: Zeigt den eingestellten Sendekanal an.
5 Kontroll-LED: Diese LED zeigt die
Betriebsbereitschaft des Senders an.
LED leuchtet grün: Batterie in Ordnung.
LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die
Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald
wie möglich gegen eine neue auszutauschen.
HINWEIS
Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpft
ist, auf rot!
6 Batteriefachdeckel mit integriertem Schraubendreher.
7 Sichtfenster: Durch das Sichtfenster können Sie jederzeit kontrollieren, ob sich eine
Batterie oder ein Akku im Batteriefach befindet.
8 Gürtelspange: Zum Befestigen des Taschensenders am Gürtel.
9 Trägerfrequenzetikette: An der Rückseite des Senders ist eine Haftetikette mit der
Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren
Frequenzen finden Sie in der beigefügten Frequenzübersicht.
10 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedenen
Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
11 GAIN: Mit diesem Regler können Sie die Empfindlichkeit vom Audioeingang an den Pegel
des angeschlossenen Mikrofons bzw. Instruments anpassen.
12 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglichen Ihnen, einen Akku
mit Hilfe des optionalen Ladegeräts CU400 aufzuladen, ohne den Akku aus dem Batteriefach
herausnehmen zu müssen.
HINWEIS
Schalten Sie den Sender vor dem Aufladen aus.
Taschensender PT420
Abbildung 4: Bedienelemente des
Senders PT420
+
-
11
10
12
4
1
2
5
8
6
