Монтаж
наружного блока
Если блок часто подвержен воздей-
ствию сильных дождей или снегопа-
дов, установите над блоком навес для
защиты от дождя и снега. Соблюдайте
осторожность, чтобы не создать препят-
ствия движению воздуха вокруг блока.
Если блок часто подвержен воздей
-
ствию воздуха с высоким содержа-
нием солей (у морского побережья),
используйте наружный блок с повышен-
ной коррозионной стойкостью.
Шаг 2: Установить разъем дренажной
линии (только для блока с тепловым
насосом)
Прежде чем закрепить наружный блок на
месте болтами, необходимо установить
дренажный патрубок у днища блока. Обра
-
тите внимание, что в зависимости от типа
наружного блока используются дренажные
патрубки двух типов.
Если дренажный патрубок поставляется
с резиновым уплотнением (см. рис. А),
выполните следующие действия:
1. Установите резиновое уплотнение на
конец дренажного патрубка, который
будет присоединен к наружному блоку.
2. Вставьте дренажный патрубок в отвер
-
стие в поддоне блока.
3. Поверните дренажный патрубок на 90°,
чтобы он зафиксировался на месте со
щелчком в положении, когда он направ
-
лен к передней стороне блока.
4. Присоедините удлинитель дренажного
шланга (не входит в комплект) к дренаж
-
ному патрубку, чтобы отводить воду от
блока в режиме нагрева.
Если дренажный патрубок поставляется
без резинового уплотнения (см. рис. В),
выполните следующие действия:
1. Вставьте дренажный патрубок в отвер
-
стие в поддоне блока. Дренажный патру-
бок зафиксируется на месте со щелчком.
2. Присоедините удлинитель дренажного
шланга (не входит в комплект) к дренаж
-
ному патрубку, чтобы отводить воду от
блока в режиме нагрева.
ЭКСПЛУАТАЦИЯ В УСЛОВИЯХ
ХОЛОДНОГО КЛИМАТА
В условиях холодного климата дренаж
-
ный шланг должен быть расположен
вертикально, насколько это возможно,
чтобы обеспечить быстрый слив воды.
Если вода будет стекать слишком мед-
ленно, она может замерзнуть в шланге,
что приведет к затоплению блока.
Шаг 3: Закрепить наружный блок
Наружный блок можно прикрепить к осно
-
ванию или к настенному кронштейну с по-
мощью болта M10. Подготовьте монтаж-
ное основание для блока в соответствии
с приведенными ниже размерами.

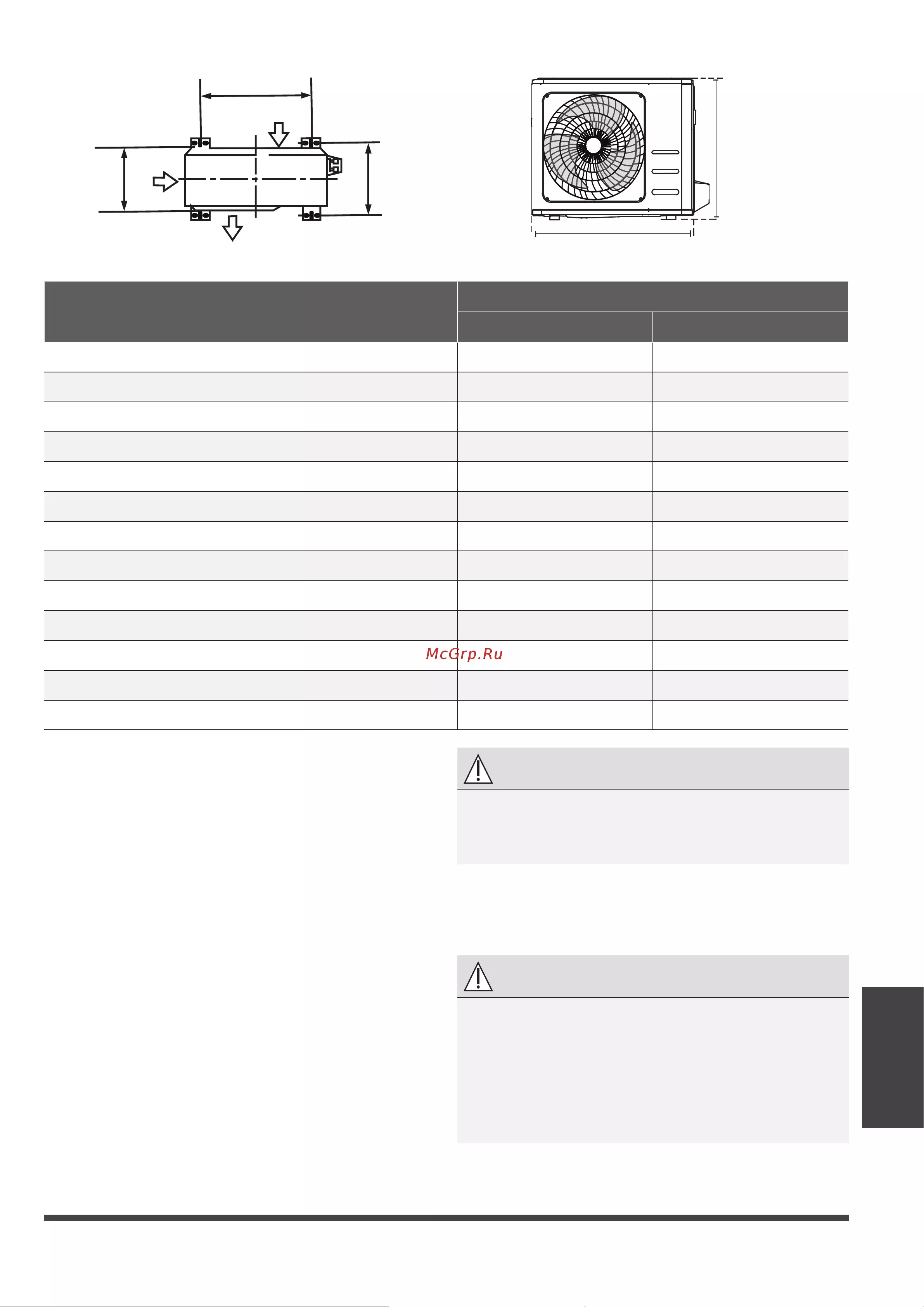

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА
Ниже приведен перечень размеров раз
-
личных наружных блоков и расстояние
между монтажными опорами. Подготовьте
монтажное основание для блока в соответ-
ствии с приведенными ниже размерами.
Отверстие в поддоне
наружного блока
Уплотнительное кольцо
Уплотнительное
кольцо
Дренажный патрубок
