3
UKR
1 ОПИС МОРОЗИЛЬНИКА
1.1 Морозильник у відповідності з рисунком 1 призначений
для заморожування свіжих продуктів, зберігання заморожених
продуктів в корзинах, приготування харчового льоду.
Морозильник може працювати в одному з двох режимів – в
режимі «Зберігання» або в режимі «Заморожування».
1.2 Експлуатувати морозильник необхідно при температурі
навколишнього середовища від плюс 10
0
С до плюс 43
0
С.
1.3 Загальній простір, необхідний для експлуатації морозиль-
ника, визначається габаритними розмірами, вказаними на рисунку
2 в міліметрах. Для безперешкодного діставання комплектуючих
із морозильника необхідно відкривати двері на кут не менше 90
0
.
Щоб уникнути пошкодження, не слід допускати відчинення двері
на кут більше 180
0
.
2 КЕРУВАННЯ РОБОТОЮ МОРОЗИЛЬНИКА
2.1 ОРГАНИ КЕРУВАННЯ
2.1.1 Органами керування у відповідності з рисунком 3 є:
– ручка регулювання температури (далі – ручка), яка
повертається за годинниковою стрілкою та проти неї. Навколо
ручки нанесені цифрові поділки: поділка «1» відповідає найвищій
температурі (найменше охолодження) в морозильнику, поділка
«7» – найвищій (найбільше охолодження);
– вимикач (клавішний або кнопковий), який призна-
чений для включення/вимикання режиму «Заморожування» в
морозильнику.
2.1.2 Світлові індикатори:
– вмикання (зеленого кольору). Горить постійно, коли мо-
розильник увімкнений. Гасне під час його вимикання або при
відсутності напруги в електричній мережі;

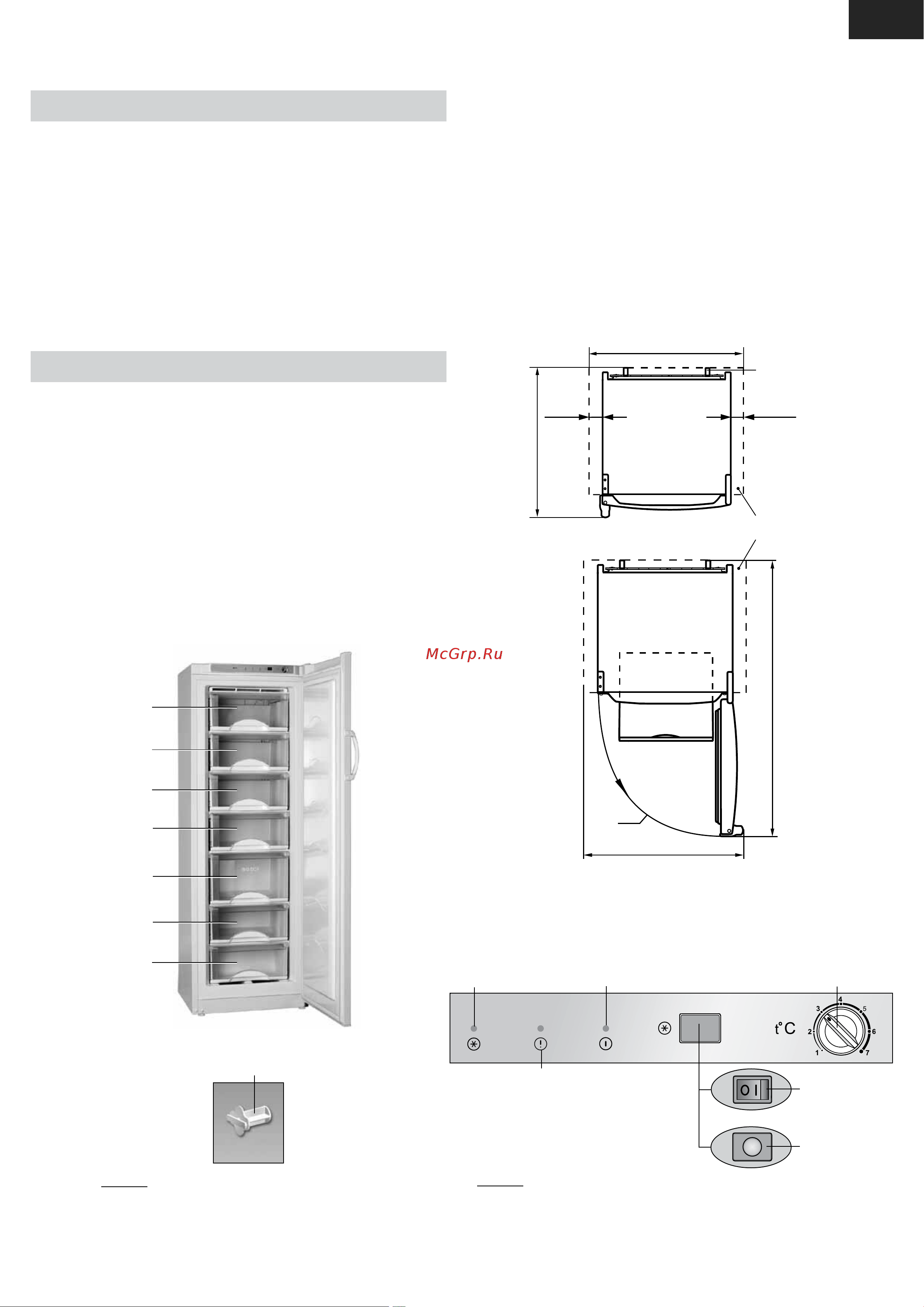

Рисунок 1 – Морозильник та комплектуючі вироби
– режиму «Заморожування» (жовтого кольору). Горить під
час вмикання режиму «Заморожування». Гасне під час вимикання
режиму, а також під час вимикання морозильника;
– підвищеної температури (червоного кольору). Горить,
якщо температура в морозильнику підвищилась (наприклад, під
час першого вмикання, при завантаженні великої кількості свіжих
продуктів, під час вмикання після розморожування). Короткочас-
не вмикання індикатора (наприклад, при тривалому відкриванні
дверей) не є ознакою несправності морозильника: при зниженні
температури в морозильнику індикатор автоматично гасне. При
тривалому вмиканні індикатора слід перевірити якість продуктів,
що зберігаються і викликати механіка сервісної служби.
Рисунок 3 – Органи керування морозильника
корзина (нижня)
корзина
корзина BIG BOX*
корзина
корзина
корзина
корзина
*Входит до комплекту поставки М-7204-ХХХ.
індикатор режиму
«Заморожування»
ручка регулювання
температури
індикатор підвищеної
температури
індикатор
вмикання
упор задній
вимикач
(кнопковий) *
вимикач
(клавішний)*
або
* Входить до комплекту поставки в залежності від виконання
морозильника.
Рисунок 2 – Морозильник (вигляд зверху)
672
90
0
682 min
695 min
упор задній
простір для
циркуляції повітря
1210±5
50 min50 min
