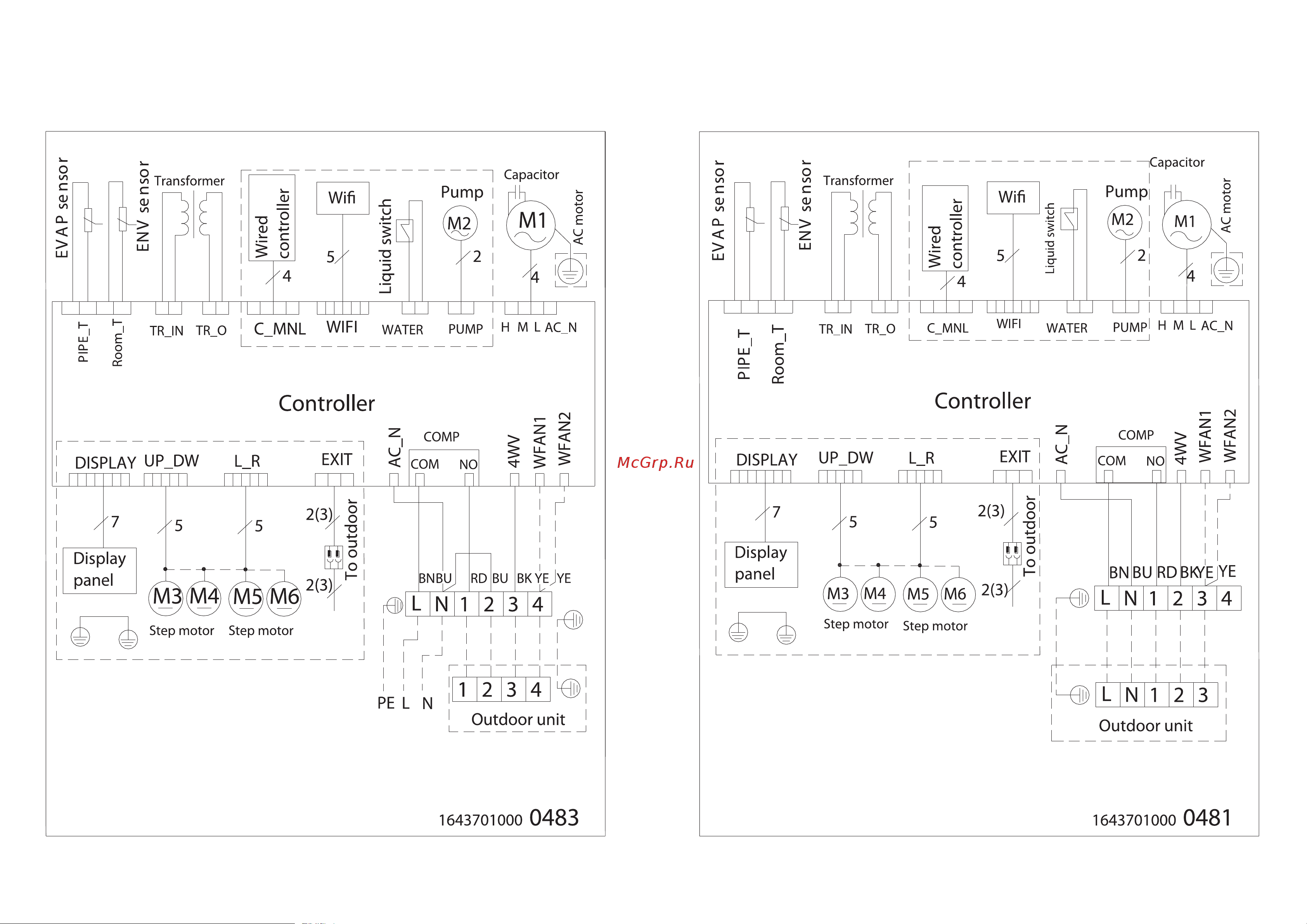

4.2. СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ВНУТРЕННИХ БЛОКОВ:
4.2.1. Кассетного типа (12К,18K), напольно-потолоч-ного типа (18K), канального типа (12,18K)
4.2.2. 24,36K: кассетного типа, напольно-потолочного типа, канального типа
Монтаж кондиционера
Монтаж кондиционера
