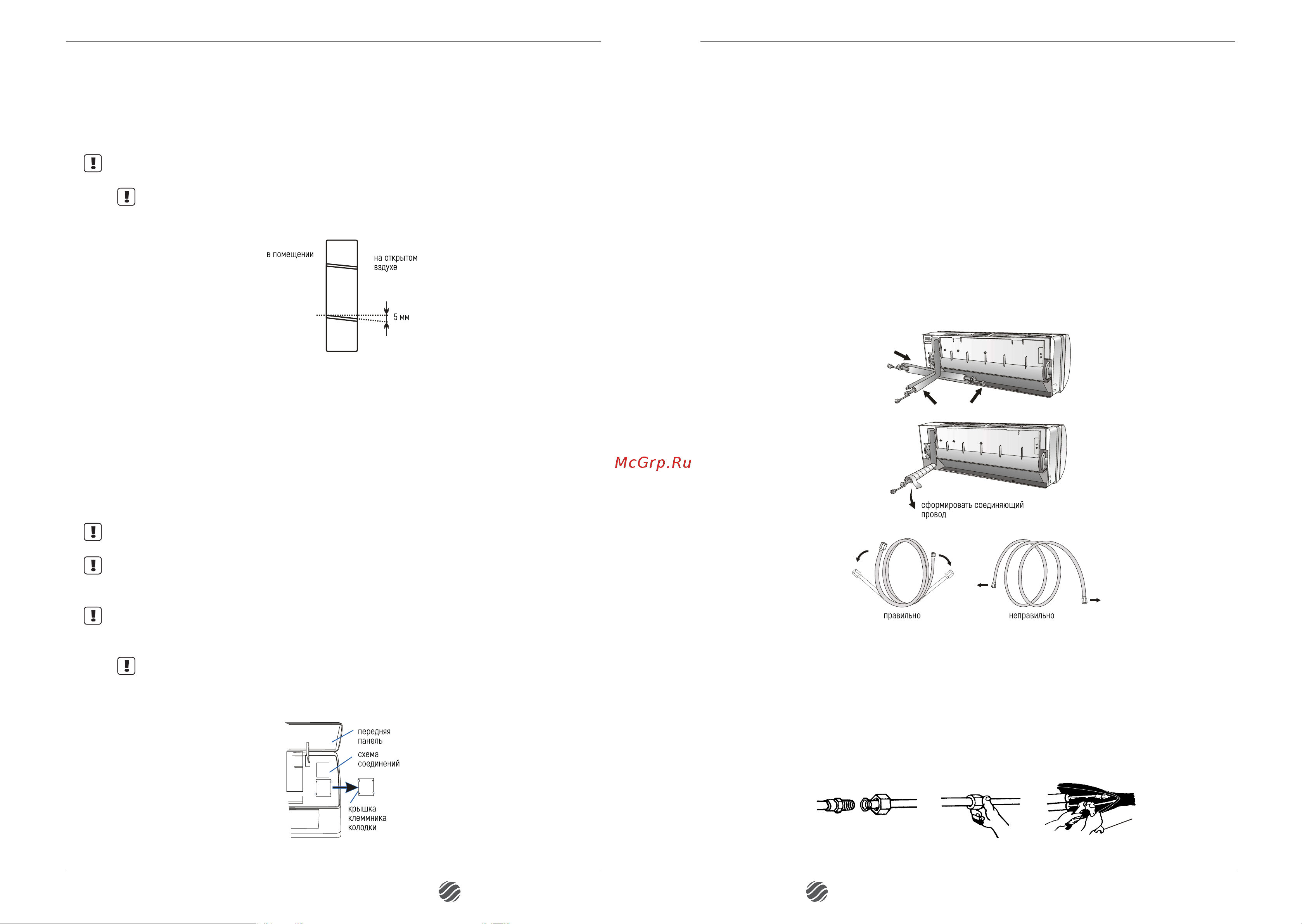

![Loriot LAC-07AS Руководство по эксплуатации онлайн [11/19] 763526](/views2/1995241/page11/bgb.png)
www.loriot.ru Электрический кондиционер воздуха Loriot 21
Руководство по эксплуатации
20 Электрический кондиционер воздуха www.loriot.ru
Руководство по эксплуатации
Сверление отверстия в стене для трубы
1. Выберите место в стене для сверления отверстия для трубы (при не-
обходимости), учитывая расположение установочной плиты.
2. Вставьте гибкий фланец в отверстие в стене для поддержания его чи-
стоты и сохранности.
Отверстие должно иметь легкий наклон наружу.
Примечание: сливная труба также должна иметь наклон на-
ружу чтобы избежать протекания.
рис. 6
Электрические соединения - внутренний блок
1. Поднимите переднюю панель.
2. Снимите крышку, как показано на рисунке (Рис. 7) (отвинтив винт или
сломав крючки).
3. Схема электрических соединений указана на правой части блока под
передней панелью.
4. Соедините кабеля с клеммой с винтовым креплением, в соответствии
с номерами, соблюдая правила техники безопасности.
Кабель, соединяющий внутренний и наружный блоки, должен быть
для наружного использования.
Розетка должна находиться в зоне досягаемости, чтобы при необ-
ходимости прибор можно было отключить от сети. Следует обеспечить
надежное заземление.
Если силовой кабель поврежден, обратитесь в сервисный центр за
предоставлением замены.
Примечание: кабели подсоединены к главной печатной
плате внутреннего блока производителем, в соответствии с
моделью кондиционера без клеммной колодки.
рис. 7
Монтаж труб для циркуляции хладагента
Трубы могут идти в одном из направлений, обозначенном цифрами на
рисунке (Рис. 9). Если труба идет в направлении I или 3, сделайте резаком
прорез с нужной стороны пластикового корпуса внутреннего блока.
Ведите трубы по направлению к отверстию в стене и свяжите вместе с
помощью изоленты медные трубы, сливную трубу и электрокабели. Слив-
ная труба должна при этом располагаться внизу, так чтобы конденсат мог
свободно стекать.
1. Не снимайте с трубы защитный колпачок перед монтажом, чтобы из-
бежать попадания внутрь влаги или загрязнений.
2. Если труба часто подвергается сгибанию или растяжению, она может
утратить свою гибкость. Не следует сгибать трубу более трех раз в од-
ном месте.
3. Разворачивайте свернутую трубу осторожно, распрямляя ее, как по-
казано на рисунке.
1
23
рис. 8
Соединение с внутренним блоком
1. Удалите колпачок с трубы внутреннего блока (проверьте, что внутрь
не попали загрязнения).
2. Вставьте конусную гайку и установите фланец на самый конец соеди-
нительной трубы.
3. Закрепите соединение с помощью двух гаечных ключей, работая в
противоположных направлениях.
рис. 9
