а) без заземления; б) с заземлением

E – лампа; S – выключатель; Ш – шкаф;

С – конденсатор; М – компрессор;

К1 – реле пускозащитное;

К2 – датчик-реле температуры;

– заземление.

Примечание – Допускается отсутствие на изделии конденсатора С.

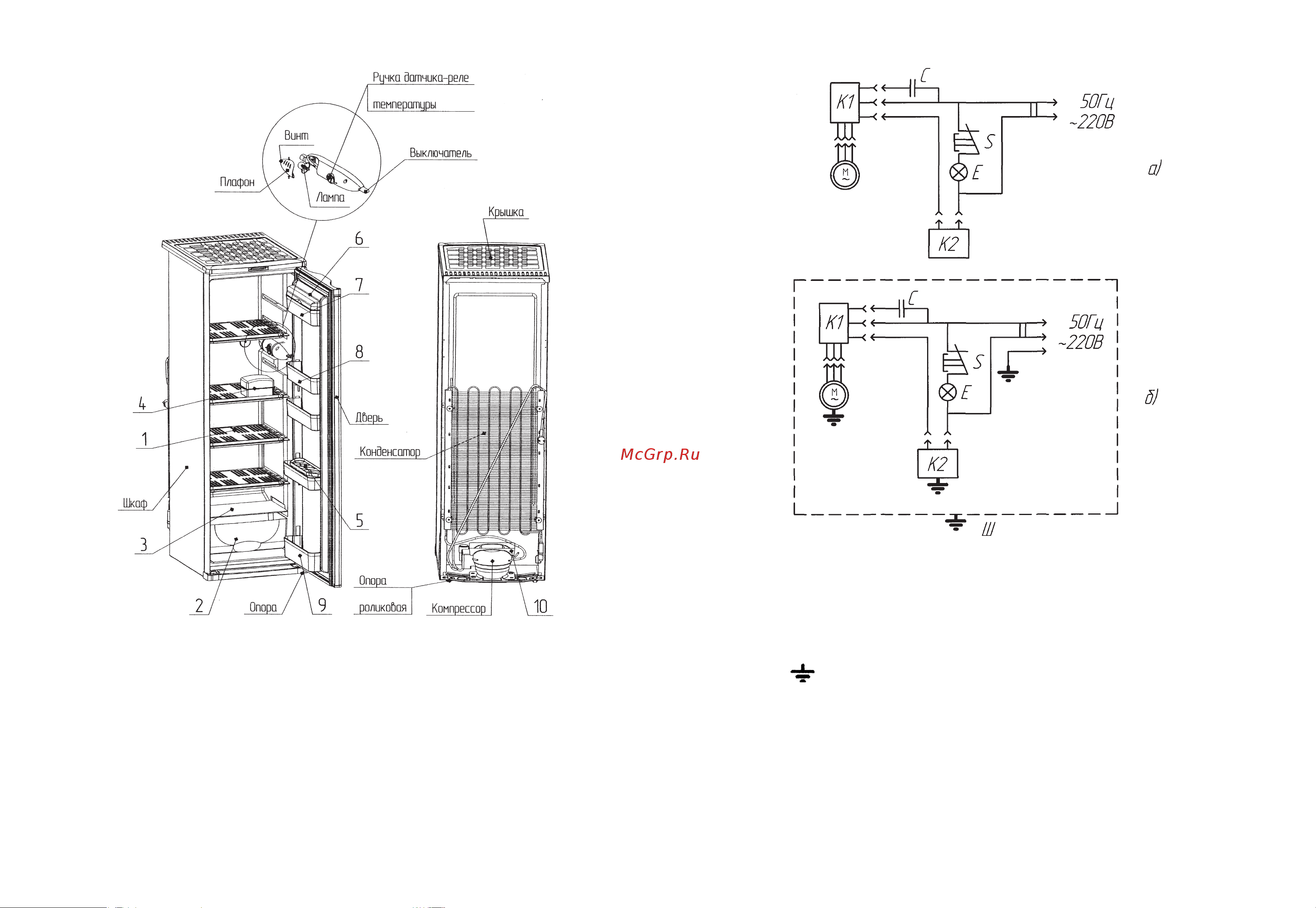

Рисунок 2 – Схема электрическая соединений

1 – полка; 2 – сосуд для фруктов; 3 – полка стеклянная; 4 – емкость для

масла; 5 – форма для яиц; 6 – крышка верхнего сосуда; 7 – сосуд верхний;

8 – сосуд низкий; 9 – сосуд высокий; 10 – ванночка

Рисунок 1a – Устройство холодильника «Саратов-569»
