Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо отвести

наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением высотных

домов).

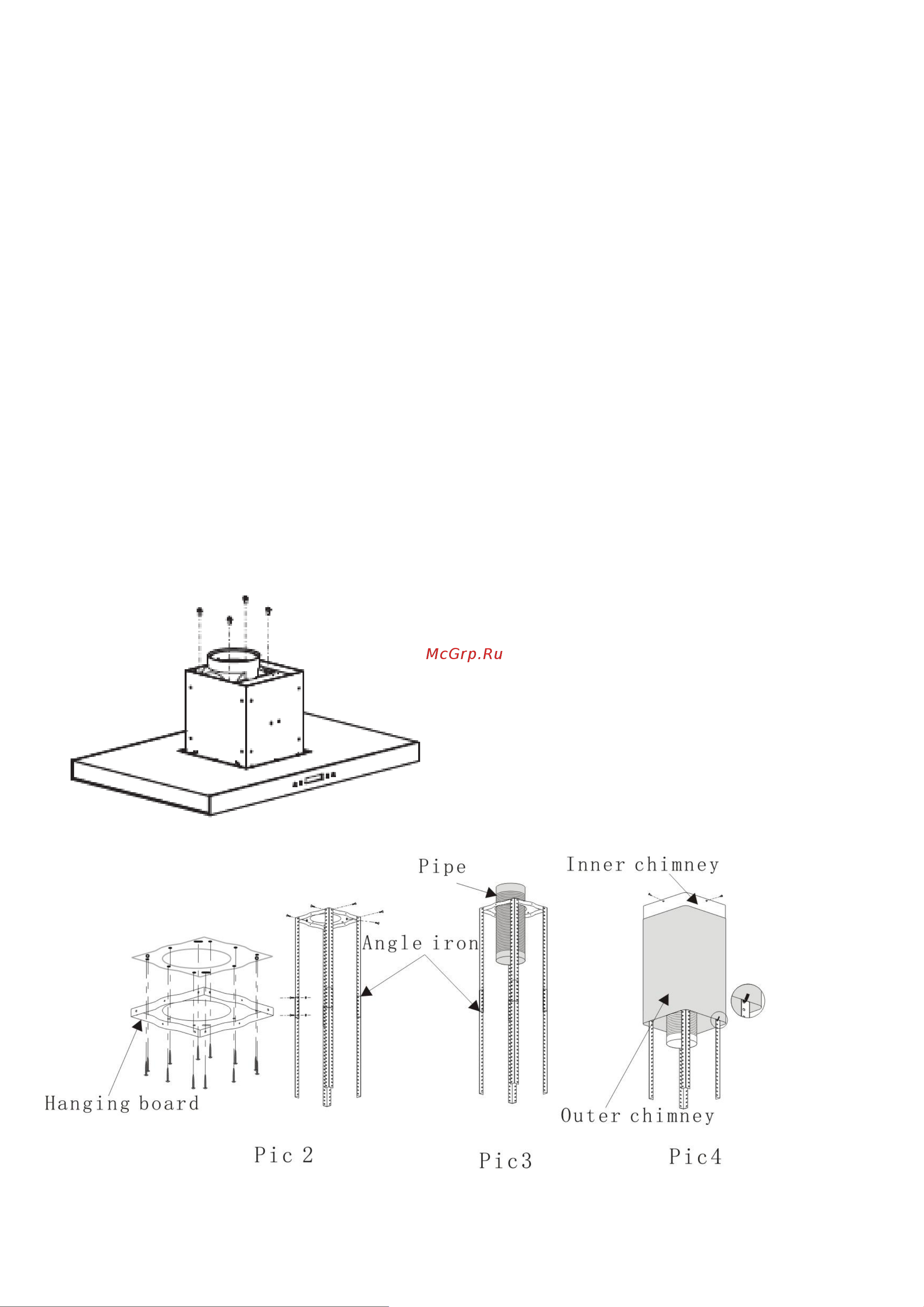

1. Потолок должен выдерживать как минимум 120кг веса, толщина потолка должна быть ≧30MM,

просверлите 1*170mm круглую дырочку в потолке.

2. Согласно расстояниям дырочек на подвесном брусе, просверлите 12 дырочек в потолке (см. рис 2), и

используйте 12шт больших плоских винтов ST6*40mm для фиксации подвесного бруса к потолку, а

затем используйте 8штук M4*10 винтов и M4 гаек с уплотняющей прокладкой для присоединения

стального уголка к подвесному брусу (см. рис.1), посчитав длину стального уголка, и 16штук M4*10

больших плоских винтов и M4 гаек с уплотняющей прокладкой для соединения двух стальных уголков

(длина перекрытия уголка должна быть не менее 100MM)

3. Вытяните одну сторону гофры через отверстие170MM, см рис. 3.

4. Используйте 4шт ST4*8 больших плоских винтов для присоединения внутреннего кожуха к подвесному

брусу, затем поместите внешний кожух и с помощью двух крюков присоедините внешний кожух, см.

рис. 4.
