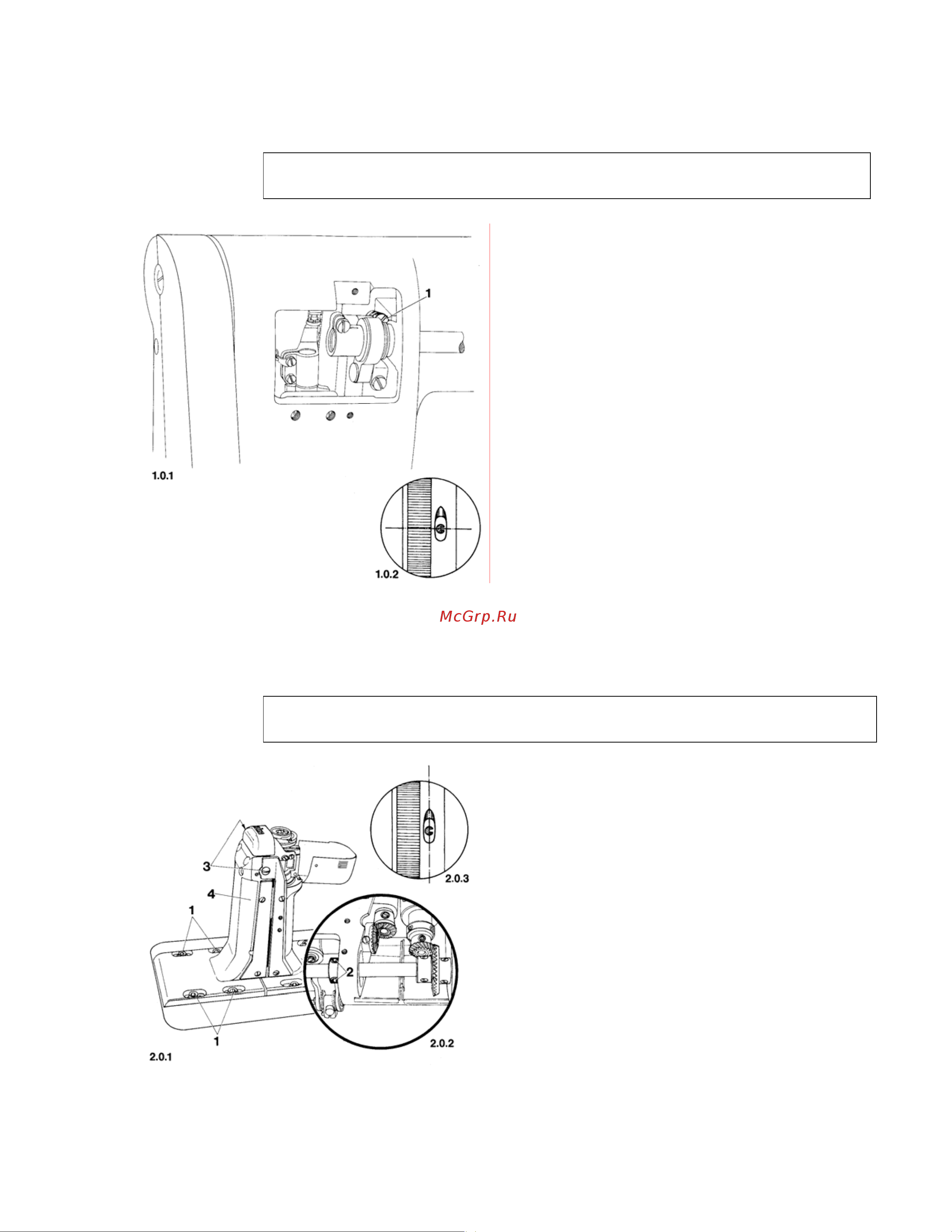

1. Положение иглы (в направлении шитья)

Правильное

положение:

Когда машина настроена на самую короткую длину стежка, игла должна

находиться по центру отверстия игольной пластины (в направлении шитья).

1,1 Снимите заднюю часть корпуса рукава

машины.

1.2 Приведите в действие регулятор подачи

материала нажатием кнопки, дайте регу-

лятору защелкнуться в рабочем положе-

нии и поверните маховик в направлении

шитья до упора.

1.3 Ослабьте винт 1 и отрегулируйте поло-

жение игловодителя таким образом,

чтобы игла находилась по центру от-

верстия в игольной пластинке

(в на-

правлении шитья).

1.4 В этом положении затяните винт 1, убе-

дившись в том, что вибрирующая ось иг-

лы не имеет зазора в осевом направле-

нии.

2. Положение иглы (в поперечном направлении).

Правильное

положение:

Игла должна располагаться по центру отверстия в игольной пластинке поперек

направления шитья.

2.1 Открутите винты и снимите переднюю

крышку конической зубчатой передачи.

2.2 Ослабьте винты 1 и 2.

2.3 Открутите винты 3.

2.4 Отрегулируйте положение зубчатой рейки

4 так, чтобы игла находилась по центру

игольного отверстия в игольной пластин-

ке.

2.5 В этом положении затяните винты 1 и 2.

2.6 Проведите проверку (см. «Правильная ус-

тановка»)

2.7 Оставьте незатянутыми винты 3.
