ключателе (9) и вращающемся свер-

лильном патроне (1).

7. ПОДГОТОВКА К РАБОТЕ

И РЕГУЛИРОВКА

7.1. Установка инструмента или оснаст-

ки в сверлильный патрон (Рис.2).

7.1.1. Проведите внешний осмотр ин-

струмента. Убедитесь в надежности

крепления сверлильного патрона (1) и

отсутствии внутри него стружки и строи-

тельного мусора.

7.1.2. Удерживая одной рукой заднюю

муфту (2) сверлильного патрона (1), дру-

гой

рукой поверните патрон (1) против ча-

совой стрелки. Вращая патрон (1) против

часовой стрелки, разведите кулачки на

расстояние, необходимое для установки

оснастки. Удерживая заднюю муфту (2),

вращайте патрон (1) до упора по часовой

стрелке и зажмите оснастку в патроне (1).

7.2. Переключение направления вра-

щения сверлильного патрона (Рис.2).

7.2.1. Переключателем направления

вращения (10) установите необходимое

направление вращения сверлильного па-

трона (1) (левое – стрелка на переключа-

теле (10) указывает в сторону оператора;

или правое – стрелка на переключателе

(10) указывают в сторону сверлильного

патрона).

7.3. Регулировка момента затяжки

(Рис.3).

7.1.1. Вращением кольца регулировки

момента (3) совместите пиктограммы на

нем со стрелкой (11) на корпусе машины

(5) и осуществите изменение предельно-

го момента затяжки.

7.3.2. Положения 1-20 служат

для завин-

чивания/вывинчивания винтов.

Примечание: Цифры на кольце регу-

лировки момента (3) указывают номер

ступени срабатывания ограничителя мо-

мента. Рекомендуется опытным путем на

обрезках материала подобрать наиболее

оптимальную для вашего материала и

крепежа ступень ограничения крутящего

момента.

7.3.3. Положение с пиктограммой «свер-

ло» служит для сверления.

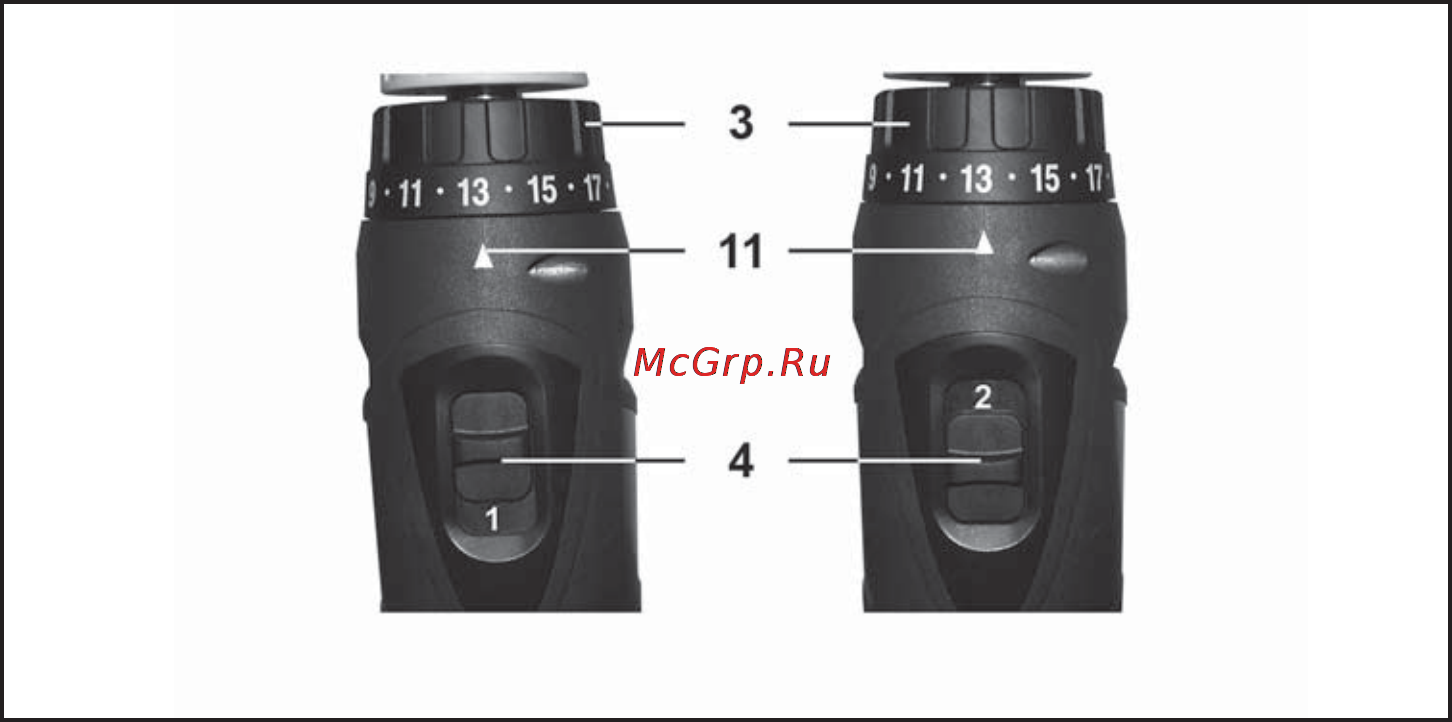

7.4. Переключение скоростей (Рис.3).

7.4.1. Переключение

диапазона скоро-

стей вращения сверлильного патрона (1)

осуществляется переключателем скоро-

стей (4) согласно указаниям на переклю-

чателе:

-цифра 1 соответствует нижнему диапа-

зону

-цифра 2 соответствует верхнему диапа-

зону.

8. ПОРЯДОК РАБОТЫ МАШИНОЙ

8.1. Сверление (Рис.2-3).

8.1.1. Установите сверло в сверлильный

патрон (1) согласно разделу 7.1.

8.1.2. Установите переключатель реверса

Рис. 3

(10) в положение «правое» - стрелка на

переключателе (10) указывает в сторону

сверлильного патрона (1).

8.1.3. Вращая кольцо регулировки момен-

та (3), совместите пиктограмму «сверло»

с указателем (11) на корпусе (5) машины.

8.1.4. Плавно нажимая выключатель (9),

установите необходимую частоту враще-

ния сверлильного патрона (1) машины.

8.1.5. Приведите сверло в контакт с обра-

батываемой заготовкой.

8.1.6. Произведите сверление, установив

необходимую частоту

вращения свер-

лильного патрона (1) и усилие подачи.

8.2. Работа с крепёжной оснасткой

(Рис.2-3).

8.2.1. Согласно разделу 7.1.установите

в сверлильный патрон (1) оснастку, со-

ответствующую по размеру приводу ис-

пользуемого крепежа.

8.2.2. Установите переключатель ревер-

са (10) в положение «правое» для за-

винчивания (стрелка на переключателе

(10) указывают в сторону сверлильного

патрона) или «левое» для отвинчивания

(стрелка на переключателе (10) указыва-

ет в сторону оператора)

8.2.3. Вращая кольцо регулировки момен-

та (3), совместите пиктограмму «номера

ступени» с указателем (11) на корпусе (4)

машины. Рекомендуется опытным путем

на обрезках материала подобрать наибо-

лее оптимальный момент завинчивания

крепежа.

8.2.4. Приведите оснастку в контакт с при-

водом крепежа.

8.2.5. Плавно нажимая на выключатель

(9), произведите завинчивание или отвин-

чивание, обеспечив необходимое усилие

подачи.

8.3. Фиксация выключателя во вклю-

ченном положении.

8.3.1. При выполнении продолжительных

операций, возникает необходимость за-

фиксировать выключатель (9) во вклю-

ченном положении.

8.3.2. Удерживая выключатель (9) нажми-

те кнопку-фиксатор (6) и зафиксируйте

выключатель (9) машины во включенном

положении.

8.3.3. Для выключения машины, коротко

нажмите выключатель (9).

ВНИМАНИЕ! Продолжительная

работа

машины на малых оборотах вращения

с большой нагрузкой может вызвать

перегрев и поломку электродвигателя.

В случае чрезмерного нагрева электро-

двигателя или появления признаков

плавления (горения) изоляции, сни-

мите нагрузку и произведите охлаж-

дение инструмента на холостом ходу

при максимальной скорости вращения

сверлильного патрона.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Общее обслуживание.

9.1.1. По

окончанию работы извлеките

оснастку из сверлильного патрона маши-

ны.

9.1.2. Очистите инструмент от пыли гря-

зи чистой ветошью. Не используйте для

очистки пластиковых деталей машины

растворители и нефтепродукты.

9.1.3. Очистите сменные принадлежно-

сти, оснастку.

9.1.4. Периодически проверяйте затяжку

всех резьбовых соединений инструмен-

та и, при необходимости затягивайте все

ослабленные соединения.

9.2. Хранение и транспортировка.

9.2.1. Храните машину в сухом помеще-

нии, оградив от воздействия прямых сол-

нечных лучей.

9.2.2. Не храните инструмент в легкодо-

ступном месте и в пределах досягаемо-

сти детей.

9.2.3. Для транспортировки машины на

дальние расстояния используйте завод-

скую или иную упаковку, исключающую

повреждение машины и ее компонентов

в процессе транспортировки.

9.3. Критерий предельного состояния.

9.3.1. Критерием предельного состояния

машины является состояние, при котором

ее дальнейшая эксплуатация недопусти-

ма или экономически нецелесообразна.

Например, чрезмерный износ, коррозия,

деформация, старение или разрушение

узлов и деталей, или их совокупности при

невозможности их устранения в условиях
