1. Монтаж кожуха устройства
а) На стене нанести горизонтальную линию обозначающую середину кухонной плиты,

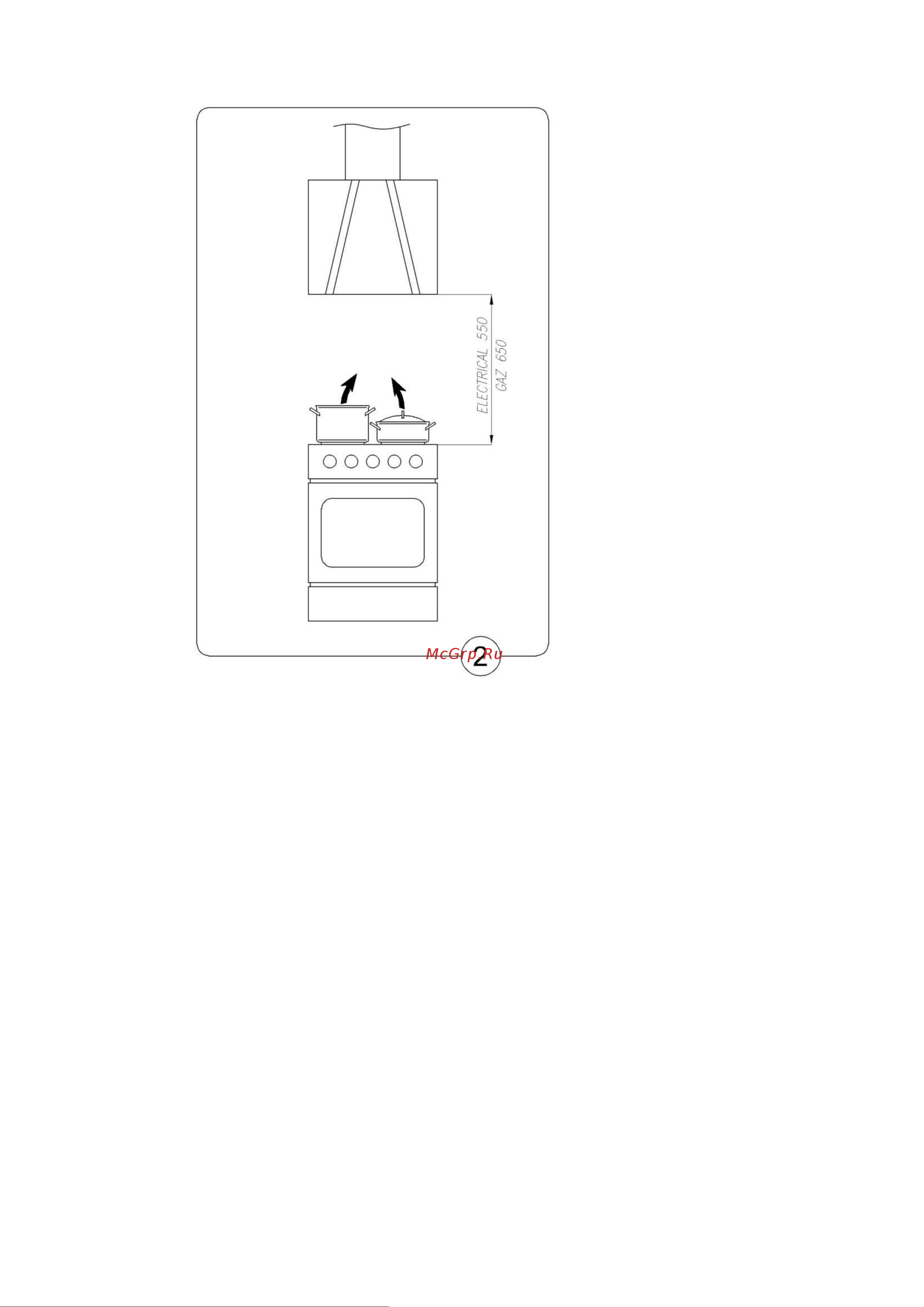

б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя при
этом расстояние между отверстиями и нагревательной панелью минимум 980 мм,
предварительно выровнять, обозначить на стене расстояние между монтажными
отверстиями,
в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых
соответствует приложенным дюбелям (Рис. 3 поз. G и F), вбить дюбели, а затем вкрутить
шурупы,
г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо
установить соответствующий воздуховод отводящий воздух в вентиляционный канал,
д) В случае если вытяжка будет использоваться в качестве рециркулятора, то вместе с
верхней подвеской (Рис. 3 поз. I) следует установить разделитель воздуха (Рис. 3 поз. K),
который будет направлять отфильтрованный угольным фильтром воздух в боковые
отводящие решетки верхнего корпуса (Рис. 1 поз. E) назад на кухню,
е) Верхнюю подвеску корпуса необходимо установить на соответствующей высоте
ё) На установленную вытяжку необходимо одеть телескопические короба и раздвинуть
их до требуемой высоты (Рис. 4),
ж) Шурупами прикрепить верхний короб (Рис. 1 поз. E) к верхней подвеске (Рис. 3 поз. I)
з) Подключить вытяжку к электрической сети.
