Type B

1. винты

2. дверная ось

3. ограничитель двери

4. дверь

5. винты от петель

6. нижняя петля

7. верхняя петля (правая)

8. заклепки

9. верхняя петля (левая)

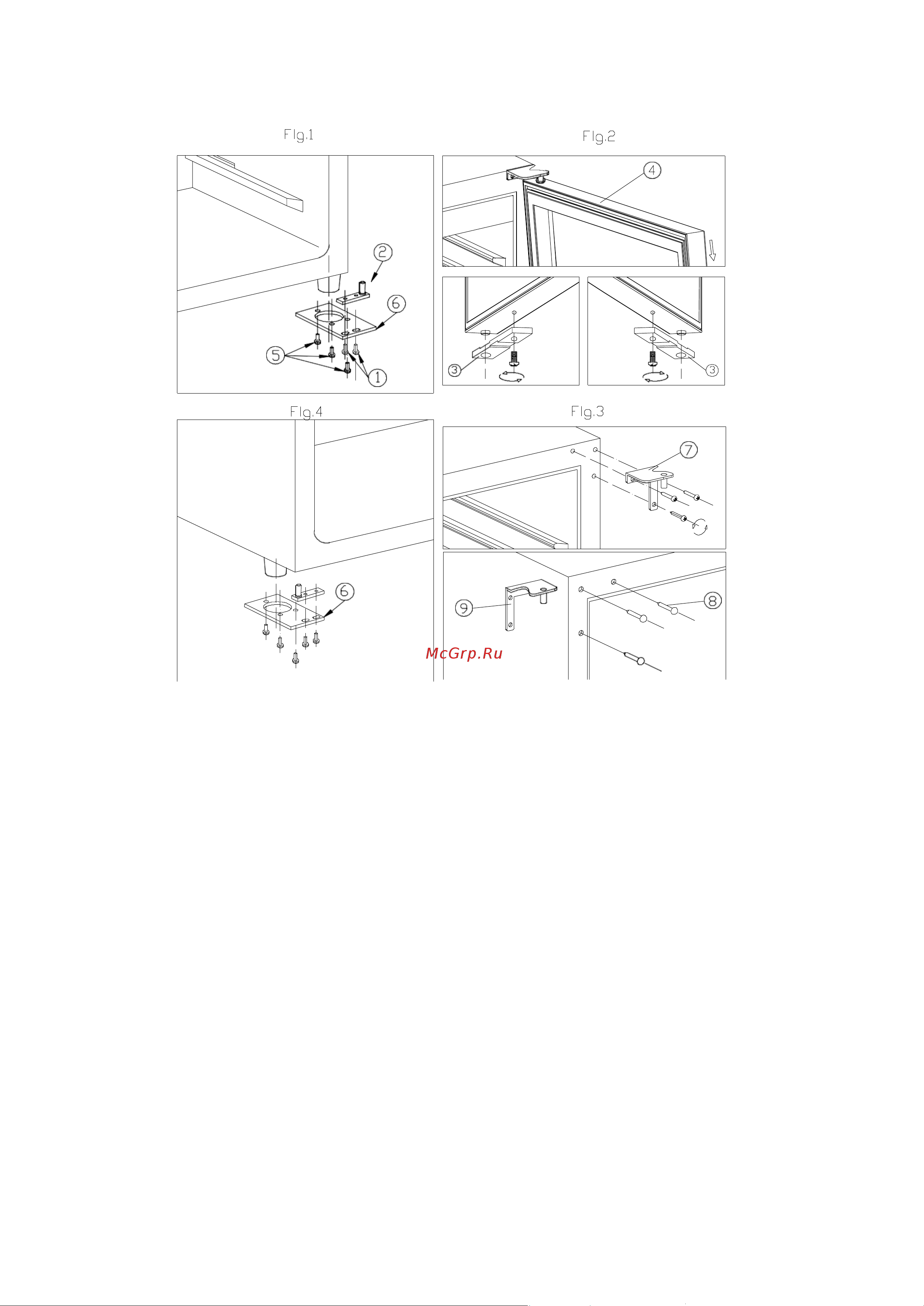

 Откройте дверь под углом 90 градусов, выньте 2 винта (1) из дверной оси (2), снимите дверь

(4), снимите ось (2) (рис.1 и 2).

 Отвинтите винт, расположенный под дверной рамкой и ограничитель (3) и переместите его

на левый конец дверной рамки (рис. 2)

 Выньте 3 винта из верхнего правого крепления (7) и удалите ее (рис.3)

 Удалите заклёпку (8) с верхнего левого края шкафа и прикрутите верхнюю петлю (левую) (9)

на верхнюю левую часть шкафа с помощью 3 винтов (рис. 3)

 Переверните нижнюю петлю (6). Привинтите нижнюю петлю на левый нижний угол шкафа с

помощью 3х винтов (5) (рис. 4)

 Переверните дверную ось на 180С, вставьте ее в отверстие для оси (рис.4)

 Вставьте и выровняйте дверь. Привинтите два винта (1) (рис.4)

 Закрепите пластиковые заклепки на отверстиях от петель (8).
