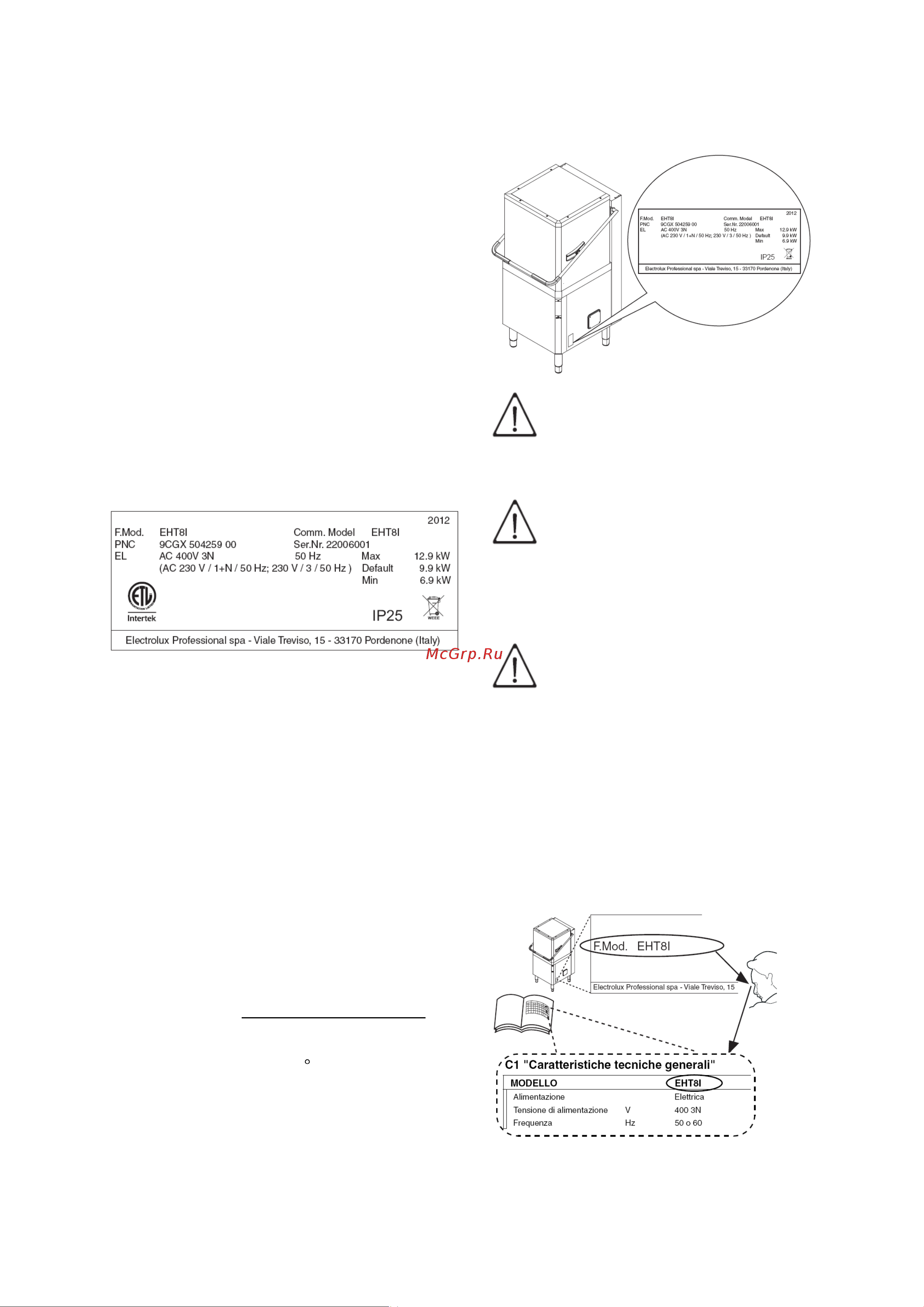

![Electrolux NHT8DD 505084 Руководство по эксплуатации онлайн [7/47] 766684](/views2/1998399/page7/bg7.png)
7
В тексте графические символы сопровож-
даются предупреждениями по технике безо-
пасности, короткими фразами с объяснени-
ем или примером данного типа опасности.
Предупреждения служат для того, чтобы
гарантировать безопасность персонала и
защитить от ущерба оборудование и обра-
батываемые материалы.
Следует отметить, что чертежи и схемы,
приведенные в настоящем сборнике инст-
рукций, сделаны не в масштабе. Они служат
для дополнения текстовой информации и не
являются детальными изображениями обо-
рудования.
В монтажных схемах значения выражают
размеры и расстояния в мм (см. параграф
Е6.2 «Монтажные схемы»).
А4. Идентификационные данные машины
и завода-изготовителя
Ниже приведено изображение шильдика с
идентификационными характеристиками
машины.
Рис. 1 - Изображение маркировки/ шильдика маши-
ны
В шильдике указаны идентификационные и
технические данные машины; далее следует
перечень обозначений и сокращений, ис-
пользуемых в шильдике.
F.Mod. .................. заводская модель
Comm. Model ....... торговая модель
PNC: ..................... продуктовый цифровой
код
Ser. Nr. ................. серийный номер
AC 400V 3N .......... напряжение В
(AC 230 V / 1+N / 50 Hz;
230 V / 3 / 50 Hz)... возможность переключе-
ния напряжения
50 Hz .................... частота Гц
Max 12.9 kW ....... максимальная потребляе-
мая мощность кВт
Default 9.9 kW …. потребляемая мощность,
по заводским настройкам
Min. 6.9 kW ……… потребляемая мощность
при температуре воды на
входе 65 С
2012 ..................... год выпуска
CE ........................ маркировка СЕ
IPX5 ..................... степень герметичности
Electrolux Professional spa
Viale Treviso, 15
33170 Pordenone
(Italy) ................... Производитель
Шильдик закреплен на правой боковой панели
машины.
Рис. 2 - Местоположение шильдика и маркировки
ВНИМАНИЕ!
Запрещается демонтировать, повре-
ждать или загораживать маркировку
СЕ на корпусе машины.
ВНИМАНИЕ!
В корреспонденции с заводом-
изготовителем (например, при заказе
запчастей и т.д.) для идентификации
необходимо указывать все данные
из шильдика машины.
ВНИМАНИЕ!
При утилизации машины шильдик с
маркировкой СЕ должен быть унич-
тожен.
А5. Идентификация агрегата
А.5.1 Чтение технических данных
Для выявления технических данных конкретно-
го агрегата (рис. 3) необходимо взять заводское
описание модели из шильдика (F.Mod.), и найти
в Таблице № 1 «Сводная таблица технических
данных» характеристики, соответствующие
основным параметрам модели машины.
Рис. 3 - Идентификация технических данных
