12
Приложение

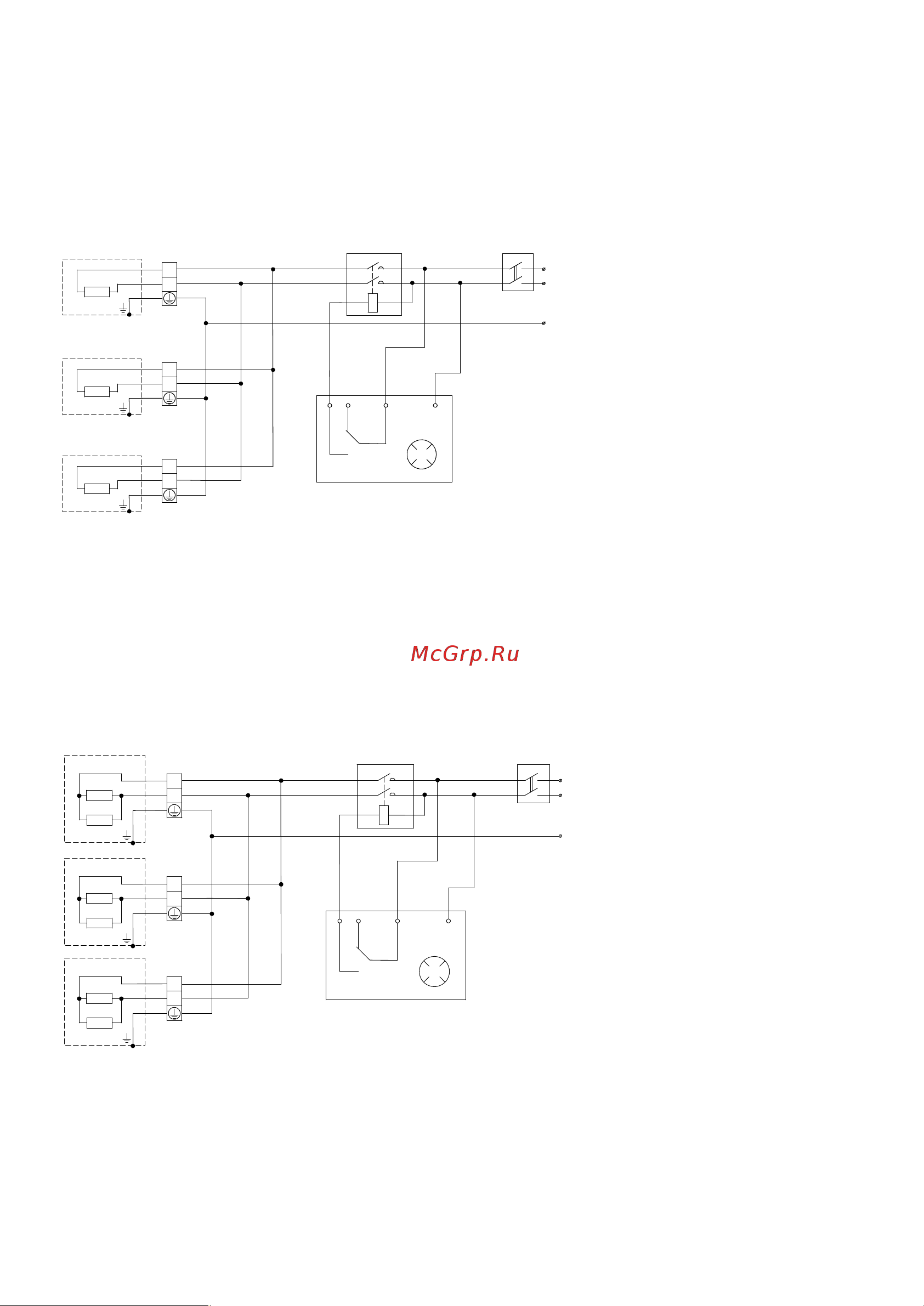

Схемы подключения обогревателей к стационарной проводке через терморегулятор
ПРИМЕЧАНИЕ:
Выключатель, терморегулятор в комплект поставки не входят.
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
tÅ
10
20
30
12
L N
NC
С
NO
XT3
N
L
ЕК3
XT2
N
L
ЕК2
XT1
N
L
ЕК1
EK1 - EK3-нагревательный элемент;
XT1 - XT3-клеммная колодка;
КМ1-электромагнитный пускатель;
QF1-выключатель автоматический.
Схема электрическая принципиальная инфракрасных обогревателей BIH-AP4-0.6, BIH-AP4-0.8, BIH-AP4-1.0 при групповом подключении
к электрической сети.
PDF created with pdfFactory Pro trial version www.pdffactory.com
Схема электрическая принципиальная инфракрасных обогревателей BIH-AP4-0.6, BIH-AP4-0.8,
BIH-AP4-1.0 при групповом подключении к электрической сети.
Схема электрическая принципиальная инфракрасного обогревателя BIH-AP4-2.0 при групповом
подключении к электрической сети.
EK1 - EK3 - нагревательный элемент;
XT1 -XT3 - клеммная колодка;
КМ1 - электромагнитный пускатель;
QF1 - выключатель автоматический.
EK1 - EK6 - нагревательный элемент;
XT1 -XT3 - клеммная колодка;
КМ1 - электромагнитный пускатель;
QF1 - выключатель автоматический.
QF1
Терморегулятор
~220-230B
L
КМ1
PE
N
t
Å
10
20
30
12
L N
NC
С
NO
XT1
N
L
ЕК1
ЕК2
XT2
N
L
ЕК3
ЕК4
XT3
N
L
ЕК5
ЕК6
EK1 - EK6-нагревательный элемент;
XT1 - XT3-клеммная колодка;
КМ1-электромагнитный пускатель;
QF1-выключатель автоматический.
Схема электрическая принципиальная инфракрасных обогревателей BIH-AP4-2.0 при групповом подключении
к электрической сети.
PDF created with pdfFactory Pro trial version www.pdffactory.com
Рис. 3. Обогреватель BIH-AP4-0.6; BIH-AP4-0.8; BIH-AP4-1.0
Рис. 4. Обогреватель BIH-AP4-2.0
