Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.

стр 10

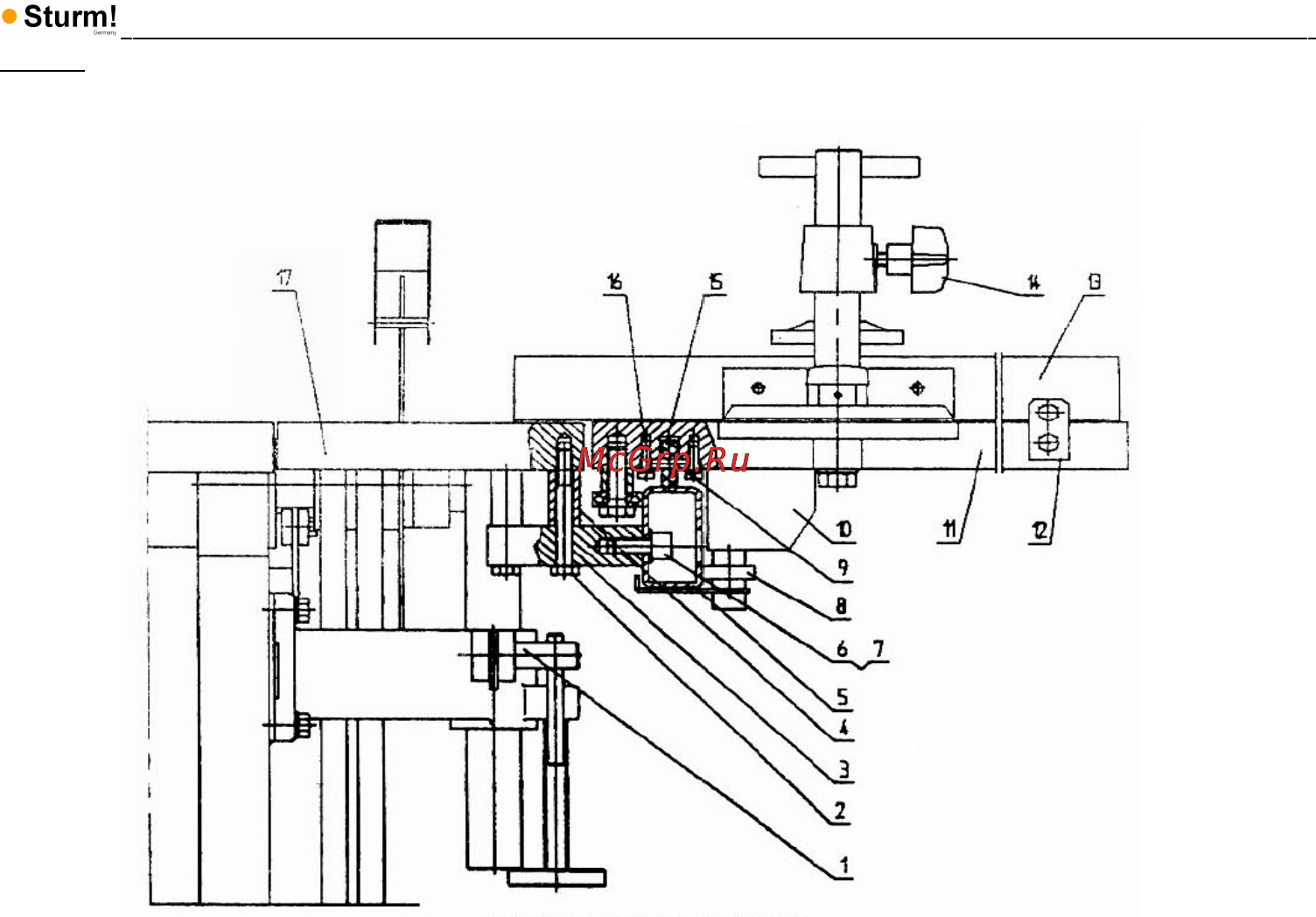

Рис. 3 Схема установки подвижного стола

1. Несущий элемент

2. Болт с шестигранной головкой М8×70

3. Квадратная плита

4. Распорная втулка

5. Направляющая

6. Винт с граненым отверстием в головке М10×16

7. Прижимной винт

8. Подшипник 80100

9. Палец

10. Несущий элемент

11. Подвижный стол

12. Позиционная плита

13. Тяга

14. Запорный брус

15. Ролик

16. Винт со шлицем М5×16

17. Круглый стол для пиления
