Инструкция по эксплуатации и техобслуживанию. Станок деревообрабатывающий.
стр 8
19. Плоская шайба 16-140 HV
20. Шестигранная гайка М16
21. Рукоятка замка
4. Перенос и установка
Центр тяжести станка расположен относительно высоко, поэтому при его
перемещении будьте осторожны, чтобы его не опрокинуть. При
перемещении станка не прикладывайте усилия к чувствительным узлам
станка, таким как передний и задний верстачные рубанки, монтажный стол
дисковой пилы и др. Переносите и устанавливайте их осторожно.
Установите станок устойчиво на протяженную сухую поверхность,
прикрепите его к полу.

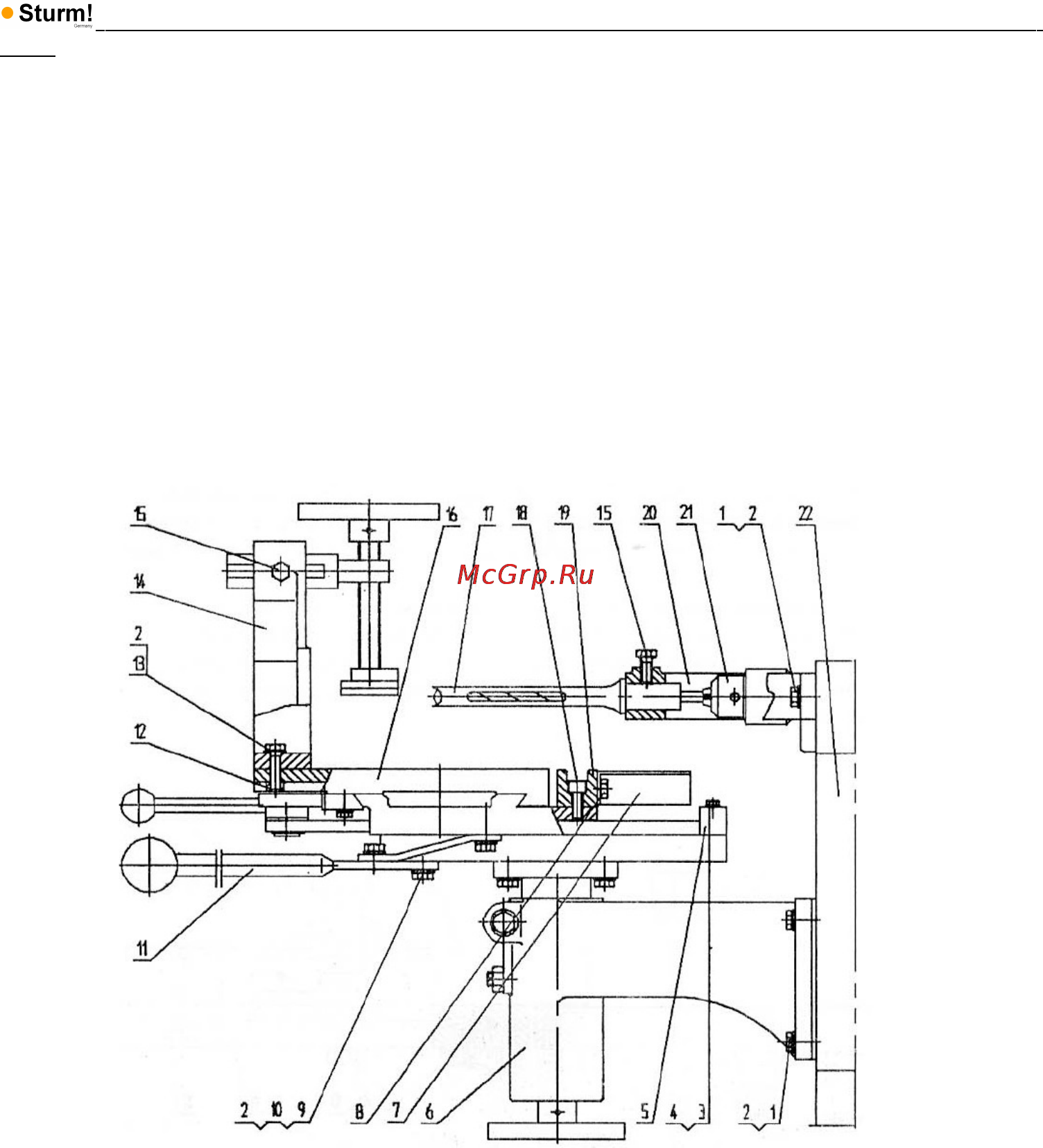

Рис. 2 Схема станины и монтажного стола при долблении пазов
1. Болт с шестигранной головкой М8×25
2. Плоская шайба 8-140HV
3. Болт с шестигранной головкой М6×25
4. Плоская шайба 6-140HV
5. Гайка малой подачи для заточки строгального резца
6. База при долблении пазов
