КУЛЬТИВАТОР ЭЛЕКТРИЧЕСКИЙ

www.dde-um.com

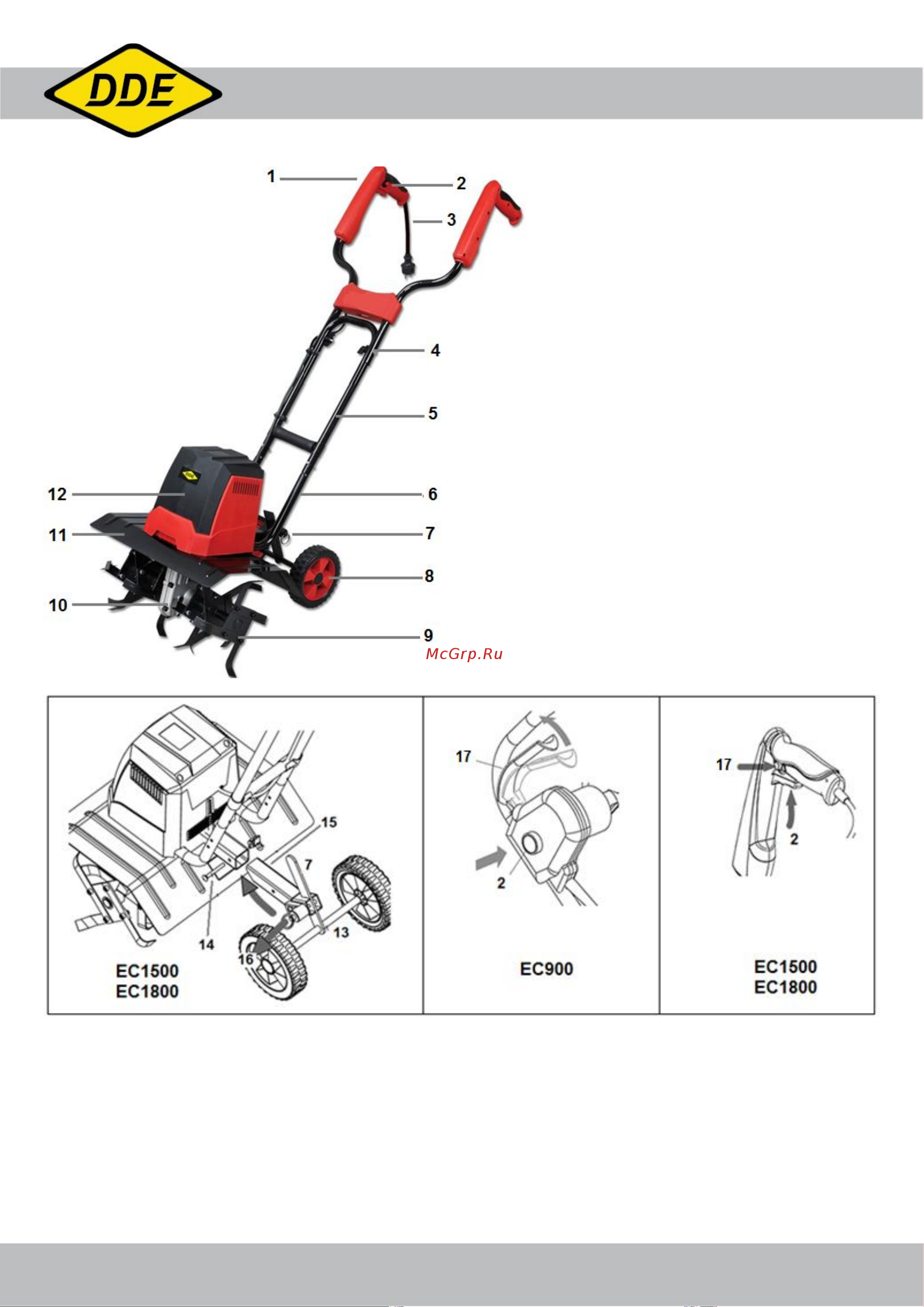

4. Внешний вид

1. Рукоятки

2. Кнопка включения

3. Кабель питания с вилкой

4. Барашковые гайки

5. Средняя часть рукояток

6. Нижняя часть рукояток

7. Сошник

8. Транспортировочные колеса

9. Фреза

10. Редуктор

11. Защитные крылья

12. Двигатель

13. Ось колес

14. штифт кронштейна

15. Кронштейн

16. Штифт крепления сошника (ЕС1500)

17. Защита от случайного включения

5. Подготовка к работе

Культиватор поставляется в частично разобранном виде и перед использованием должен быть собран.

В модели EC1500 соедините верхнюю 1, среднюю 5 и нижнюю 6 части рукояток друг с другом, закрепите их

болтами и барашковыми гайками 4. Сошник 7 соединен с колесами 8. Оттяните кольцо 16 в кронштейне и

вставьте сошник 7, совместите отверстие в сошнике со штифтом и отпустите кольцо. Когда колеса находятся в

нижнем положении, как показано на рисунке, они используются для транспортировки культиватора. Для

культивирования необходимо перевернуть сошник с колесами так, чтобы сошник 7 был направлен вниз, а колеса

вверх.

В модели ЕС1800 соедините колеса с осью, зафиксируйте их шплинтами и установите декоративные заглушки.

Проденьте верхние рукоятки через пластиковую центральную перемычку, совместите отверстие в пластиковой

части и в рукоятках, зафиксируйте винтами. Подсоедините средние части рукояток 5 к нижней части 6, закрепите
