22
1-я скорость

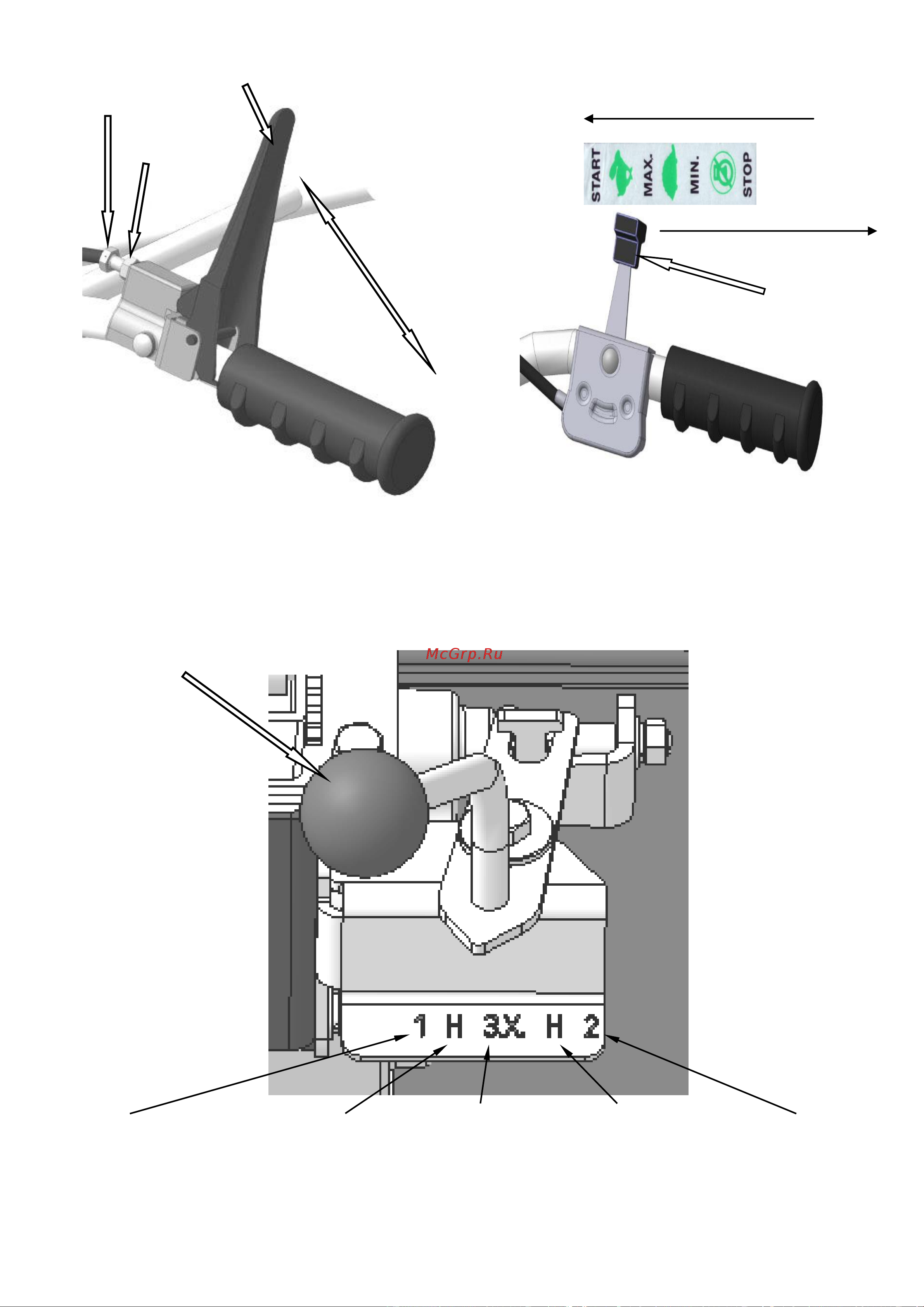

Рис.15. Схема работы ручки включения скоростей.
нейтральное положение
задний ход
2-я скорость
нейтральное положение
Ручка включения скоростей
Увеличение числа оборотов
Уменьшение числа оборотов
Рис.13. Схема работы ручки сцепления.
Винт регулировки
натяжения троса
сцепления
Включено
Выключено
Ручка сцепления
Ручка акселератора
Контргайка
Рис.14. Схема работы акселератора.
