Мобил К МКМ-2 ПРЕМИУМ [24/32] Рис 3 схема работы ручки включения скоростей
![Мобил К МКМ-2 ПРЕМИУМ [24/32] Рис 3 схема работы ручки включения скоростей](/views2/2000112/page24/bg18.png)
23

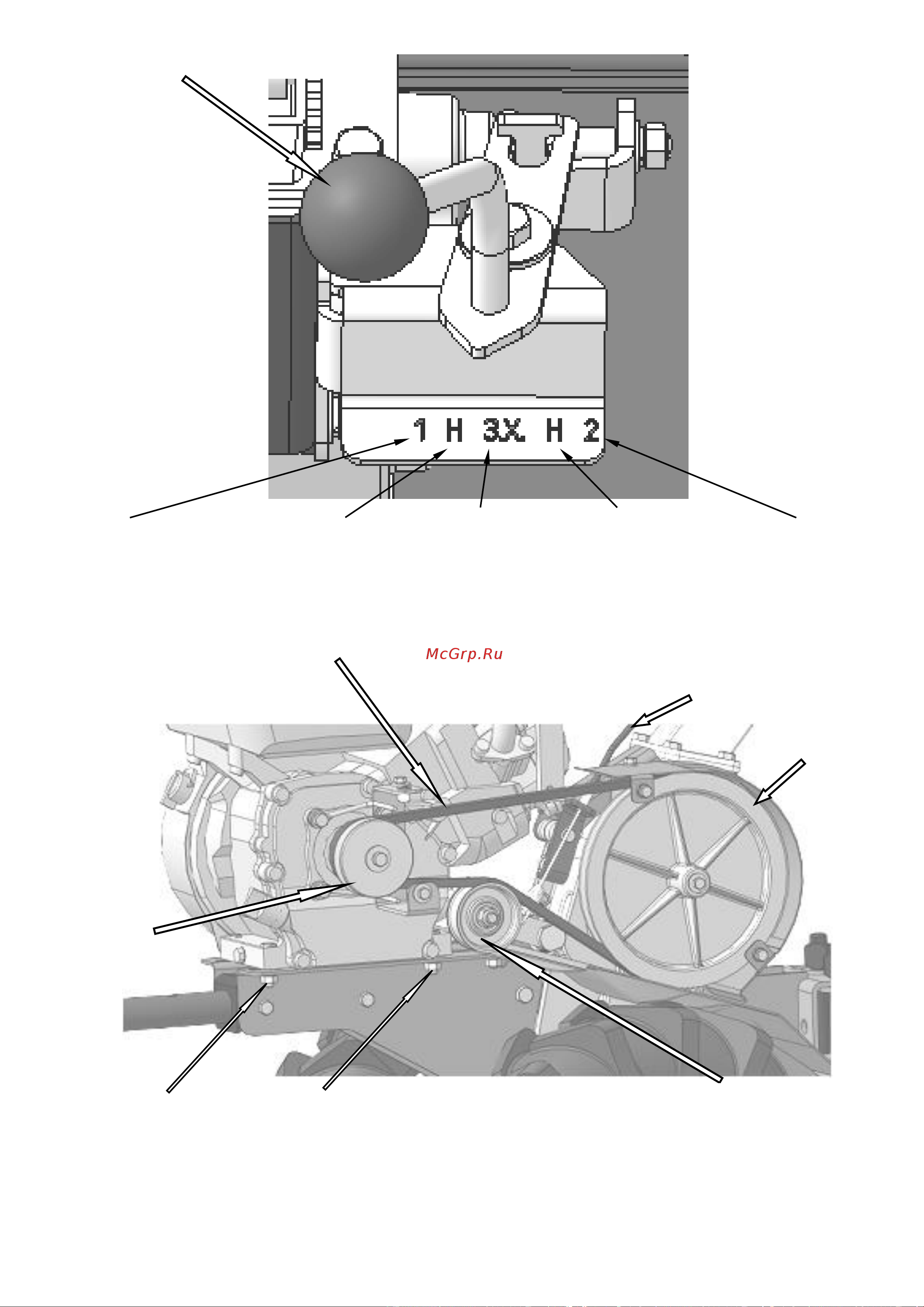

Рис.14. Схема натяжения ремня на шкивах мотоблока.
Шкив ведомый
Шкив ведущий
Болтовое соединение в пазах рамы
Ремень AVX13х1090 (допускается замена ремня на аналоги с данными типоразмерами)
Ролик натяжной
Трос сцепления
1-я скорость
Рис.13. Схема работы ручки включения скоростей.
нейтральное положение
задний ход
2-я скорость
нейтральное положение
Ручка включения скоростей
