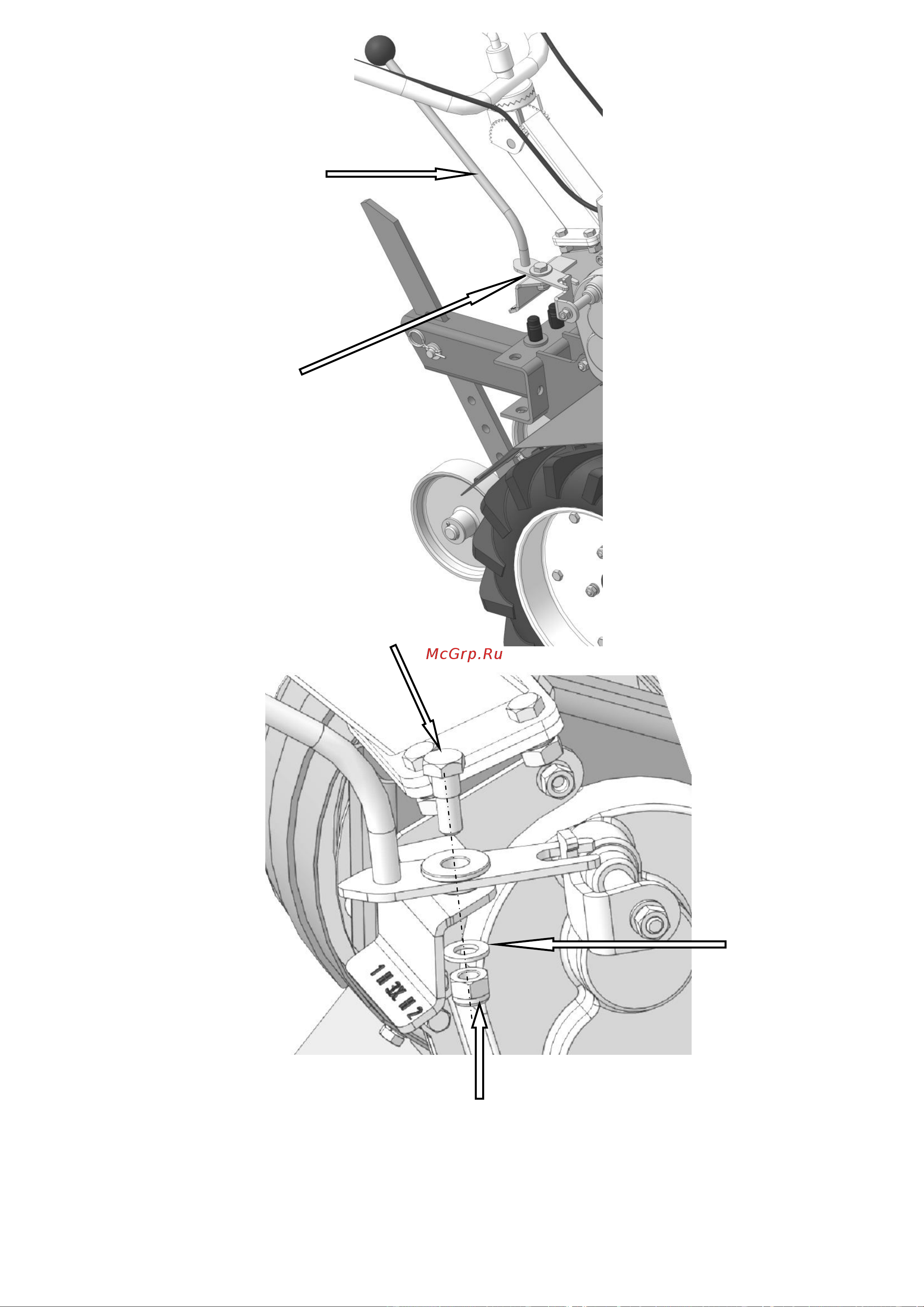

Рис.5. Схема сборки мотоблока с ручкой включения скоростей.
Болт М10 специальный
Гайка М10 самоконтрящаяся с виниловой вставкой
Крепеж ручки включения скоростей:
- Болт М10 специальный,
- Шайба10 плоская,
- ГайкаМ10 самок. с виниловой вставкой.
Ручка включения скоростей
Шайба 10 плоская
