заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Станция насосная
|
5
Инструкции
по применению
Устройство
1 Кабель питания
2 Манометр
3 Выключатель давления
4 Штуцер высокого давления (бак)
5 Шланг высокого давления
6 Штуцер высокого давления (насос)
7 Штуцер входа воды
8 Заливная горловина
9 Штуцер выхода воды
10 Бак
11 Ниппель
12 Опора
13 Насос
14 Выключатель (сзади)
Насосная станция состоит из насоса и расход-
ного бака. При работе насоса вода закачивается
в бак, где, благодаря наличию воздуха, находит-
ся под давлением. По достижении давлением
уставки выключателя, насос автоматически от-
ключается. При открытии крана в подающем
канале сжатый воздух вытесняет воду из бака.
Когда давление па-
дает ниже уставки
выключателя, насос
включается и начи-
нает обеспечивать
расход воды в пода-
ющем канале и на-
качивать бак. При
прекращении раз-
бора воды, насос
накачивает бак и
выключается.

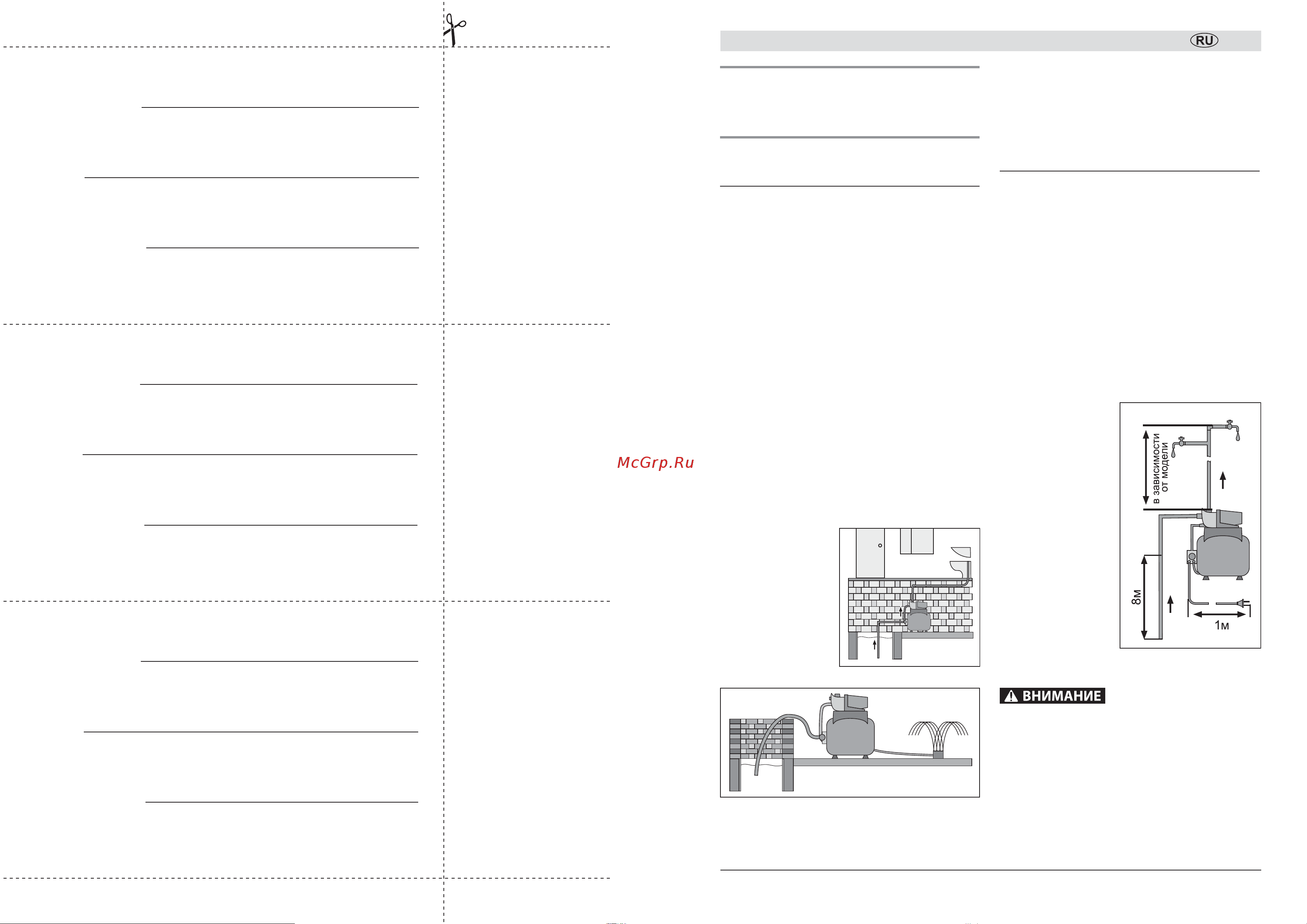

Примерные схемы использования насоса пред-
ставлены на Рис. 2 – 4.
Станция предназначена для эксплуатации толь-
ко с чистой пресной водой. В противном случае
используйте устройства для фильтрации посту-
пающей в насос воды (сетка, фильтр предвари-
тельной очистки).
Подготовка к работе
Перед первым использованием или после дли-
тельного хранения проверьте давление воздуха
в баке:
проверьте давление (например, автомобиль-
ным манометром) в ниппеле 11. Давление
должно быть 1.5 ± 5% атмосферы;
при недостаточном давлении увеличьте его
(например, автомобильным насосом), при
увеличенном – стравите.
Примечание! Несоответствие давления указан-
ной величине может привести к выходу мембра
-
ны бака из строя. Данная неисправность услови-
ями гарантии не поддерживается.
Установите станцию
на ровную горизон-
тальную поверх-
ность и закрепите
через отверстия в
опорах. Установите
(если не установ-
лен) шланг высоко-
го давления 5. Со-
берите подводящий
и отводящий кана-
лы согласно Рис.4.
Всасывающую тру-
бу подсоедините к
входному отверстию
7, погрузите трубу в
воду на глубину не
менее 2 м (расстоя-
ние до дна должно быть не менее 0.5 м).
Обращайте внимание на герметичность под-
соединений – даже небольшой подсос воз-
духа во всасывающей магистрали резко
сократит производительность насоса и глу-
бину всасывания. Диаметр подсоединяемых
труб должен быть 1".
Примечание! Для предотвращения слива воды
из трубопровода при выключении насоса реко-
мендуем установить на заборную магистраль об-
40-46 м
Рис. 4
Рис. 2
Рис. 3
