-5-
более 20 см (7,9
"
)
более 3 см (1,2
"
)
ЗАПОРНЫЙ КЛАПАН
ЗАПОРНЫЙ КЛАПАН
Монтировать только горизонтально.

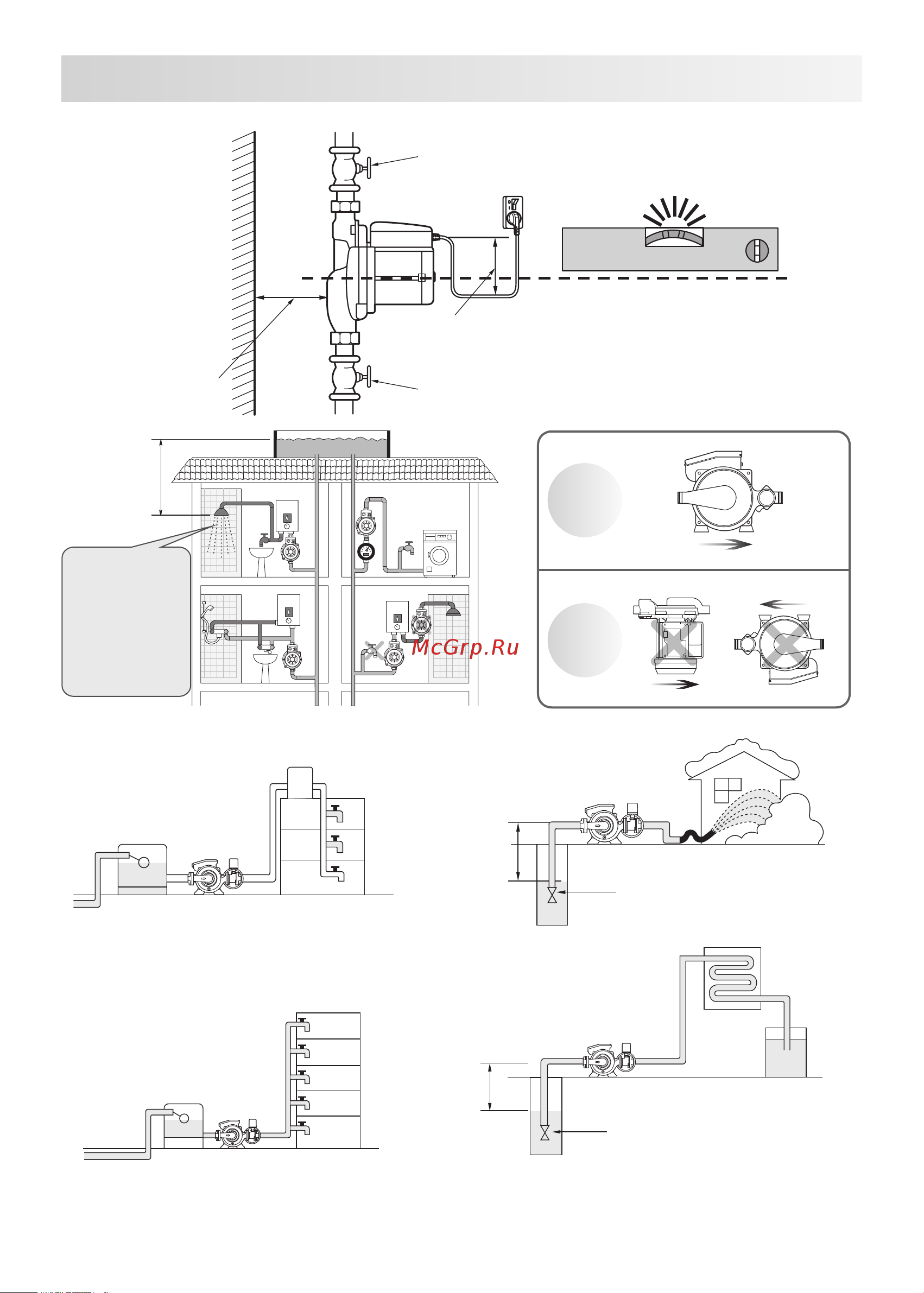

5. ПРАВИЛА МОНТАЖА
Автоматический
ход возможен при
подаче воды
минимум
2 л/мин (0,5 гал./мин.)
Если подача меньше
2 л/мин (0,5 гал./мин.),
требуется ручное
управление.
б
о
ле
е
1
м
(
3
,
3
ф
ута
)
ВЕРНО
НЕ
ВЕРНО
Макс. 3 м
Макс. 3 м
Приемный клапан
Приемный клапан
► Подъем воды из источника,
расположенного снизу
► Перекачка воды
► Подача воды в здания без водо-
напорного бака на крыше
► Горячее водоснабжение/повышение давления
► Система нагрева от солнечных батарей
<Режим подвода
воды под
дaвлением.>
(Допустимую
величину
максимального
давления на входе
см. таблицу на стр. 7 )
<Источник воды снизу>
