Сверление стен
ПРЕДУПРЕЖДЕНИЕ!
Перед бурением проверьте затяжку всех
стопорных винтов. Если керн останется в
коронке при выводе коронки из материала,
может произойти серьезный несчастный
случай. Использовать более одного
удлинителя нельзя.
1. Собрать Husqvarna DMS 160 Gyro согласно
инструкции.
2. Разместите опорную плиту у стены на
расстоянии длины сверлильной колонки, винт
штатива должен быть ввинчен. Для бурения на
высоте до 1.5 м внешняя труба опорной колонки
должна быть снизу, а для бурения выше 1.5 м от
пола опорную колонку переверните. Убедитесь,
что опорная колонка зажата в опорной плите
зажимным болтом (А) (рис. 3, 5).
3. Разожмите опорную колонку в потолок, выбрав
для зажима ближайшее отверстие во внутренней
трубе. Зафиксируйте положение, вращая
рукоятку (B) и винт в торце ключом на 24 мм. Не
зажимайте слишком сильно.
4. Ослабьте зажим (С) и поверните сверлильную
колонку. Отпустите ручку (D) и наклоните колонку
5. Установите мотор (DMS160) на сверлильную
колонку (Рис. 4) (Н).
6. Установите сверлильную колонку с мотором в
желаемое положение к стене. Зафиксируйте ее
рукояткой (С) (Рис. 3,4)
7. Поднимите сверлильную колонку и закрепите ее
ручкой (D) и гайкой (G) (рис. 3, 4). Если угол
бурения не кратен 90°, отпустите ручку (D),
установите сверлильную колонку на заданный
угол и затяните гайку (G) ключом на 30 мм (Рис.
3, 4).
8. Проверьте положение коронки. Чтобы закрепить
сверлильную колонку, ввинтите упор колонки (F)
(рис. 7) в стену и зафиксируйте его стопорной
гайкой 30 мм (F) (рис. 7). Используйте подпятник
из дерева.
• Сверлильная колонка может быть повернута на
360° и зафиксирована в любом положении
шестигранным ключом на 8 мм (E) (рис. 3, 4).
9. Чтобы жестче закрепить сверлильную колонку,
можно использовать спец. кронштейн (опция).
(Рис. 6). Кронштейн устанавливается на анкер
напротив упора сверлильной колонки и
закрепляется на упоре стопорной гайкой ключом
30 мм.

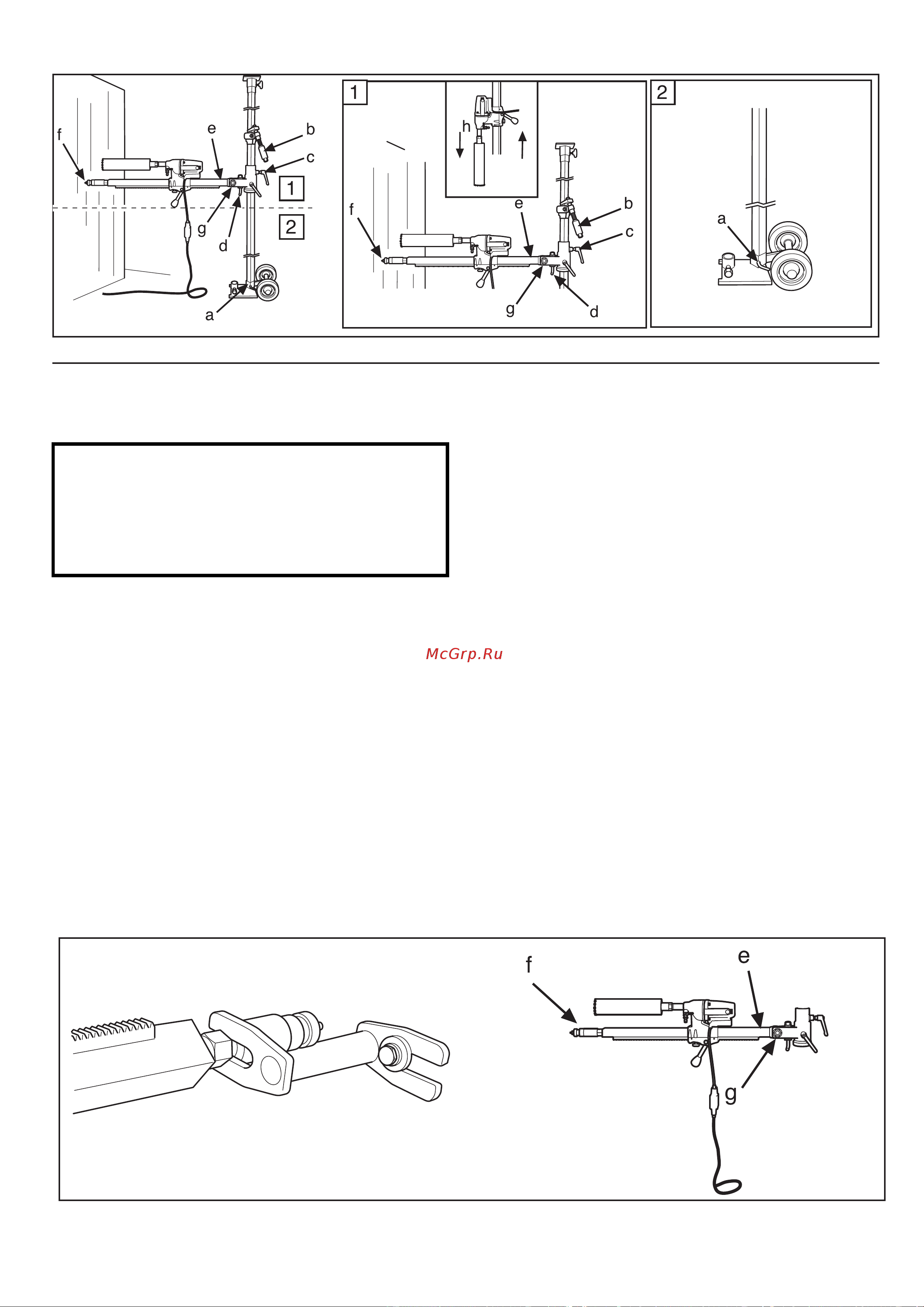

Рис.3
Рис.4 Рис.5
Рис.6 Рис.7
