Stihl FS 490 C-EM [18/60] Монтаж двухручной рукоятки

FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M

pyccкий

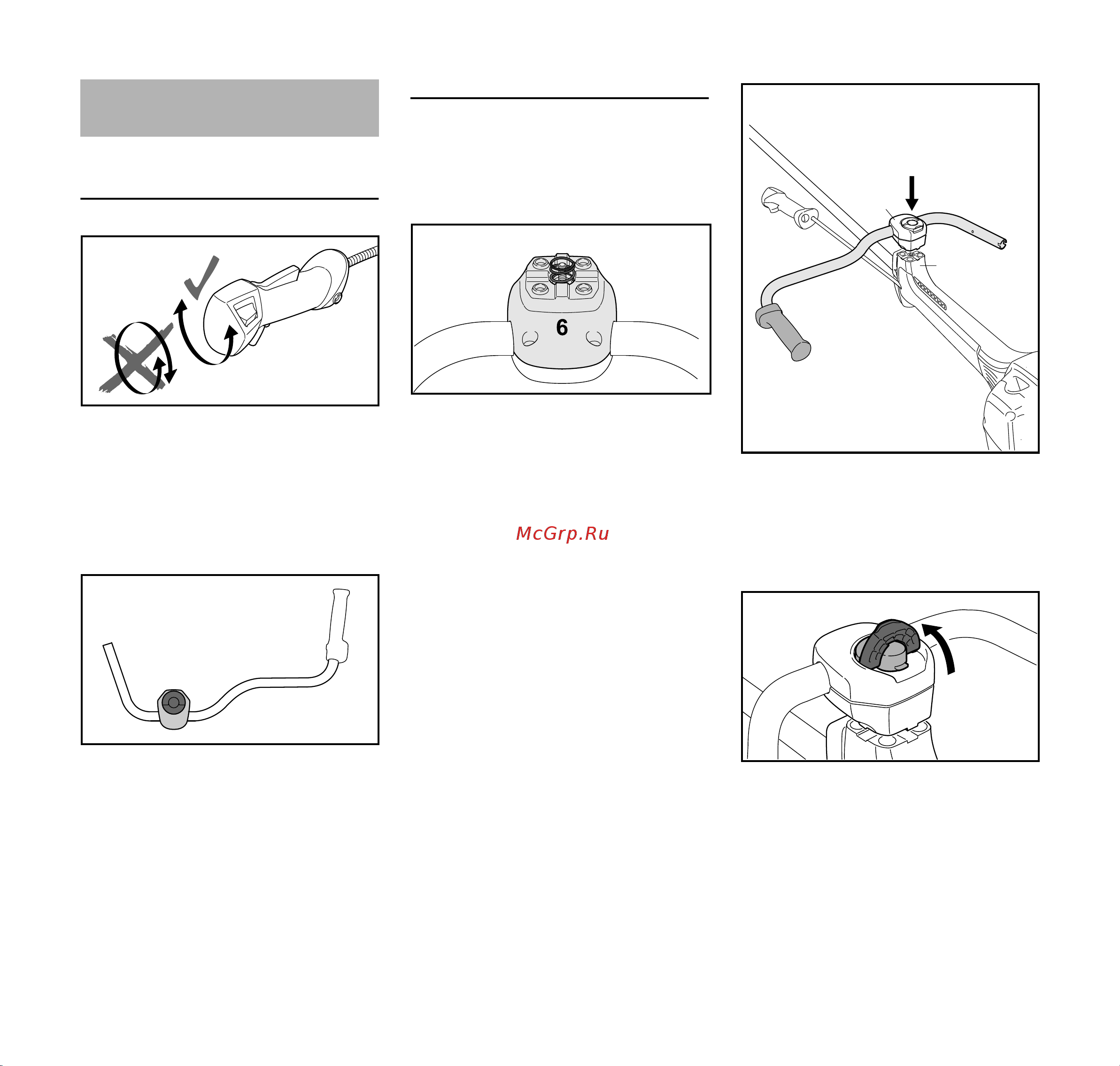

Установить двуручную рукоятку с

поворотной опорой

Рукоятку управления (1) в

промежуток времени между

распаковыванием агрегата и

монтажом трубчатой рукоятки не

поворачивать вокруг продольной оси;

см. также раздел "Регулировка

тросика газа".

В состоянии поставки на трубчатой

рукоятке (2) закреплены стяжные

хомутики (4).

N Положение зажимных чашечек на

трубчатой рукоятке до

закрепления рукоятки

управления не менять

Монтаж трубчатой рукоятки

Для сборки поворотной опоры

рукоятки зажимные чашечки должны

быть оснащены пружиной и крепиться

на опоре рукоятки на агрегате.

N Выбрать пружину (5) из

комплектующих, входящих в

объём поставки агрегата

N Вдавить пружину (5) в нижнюю

зажимную чашечку (6)

N Зажимные чашечки (4) с

трубчатой рукояткой (2)

установить на опору рукоятки (7)

N Трубчатую рукоятку в зажимных

чашечках не поворачивать

N Хомутик болта с закручиванием

от руки (8) поднимать до тех пор,

пока он не окажется в

вертикальном положении

Монтаж двухручной

рукоятки

3BA003 KN

3BA004 KN

3BA005 KN

3BA006 KN

3BA007 KN
