FS 70 C, FS 70 RC
pyccкий
15

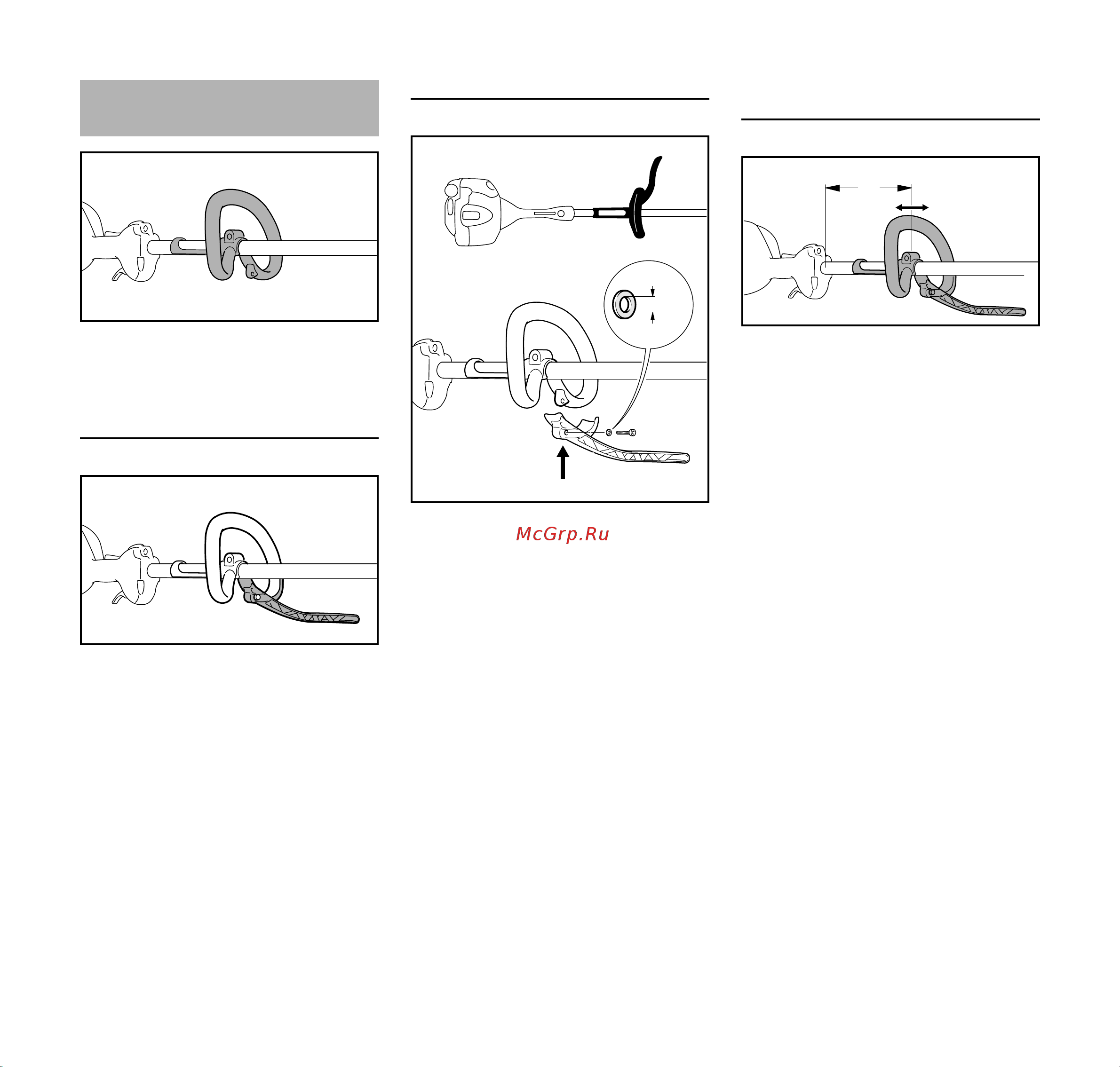

При поставке нового устройства
круговая рукоятка уже монтирована
на устройстве.
Применение хомутика
В зависимости от используемого
режущего инструмента – см.
"Допустимые комбинации режущего
инструмента, защиты, рукоятки и
подвесного ремня" – на круговой
рукоятке должен монтироваться
хомутик, который служит
ограничителем шага.
Хомутик входит в объем поставки
устройства или может быть получен
как специальные принадлежности.
Крепление хомутика
N Одеть шайбу (1) на болт (2)
M5x23
N Хомутик (3) наложите на
круговую рукоятку и болт с
шайбой привинтить в рукоятку
N Болт (2) затянуть
Хомутик всегда оставлять
монтированным.
Круговую рукоятку выровнять и
закрепить
Путем изменения расстояния (А)
рукоятка может быть установлена в
положение, наиболее благоприятное
для пользователя и случая
применения.
Рекомендация: расстояние (A)
приблизительно 35 см
N Ослабить болт на рукоятке
N Рукоятку сместить в требуемую
позицию
N Болт затянуть до отказа, чтобы
рукоятка не могла больше
поворачиваться вокруг
хвостовика.
Монтаж круговой рукоятки
547BA004 KN
547BA005 KN
5,3 mm
547BA006 KN
1
2
3
547BA007 KN
A
