заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Газонокосилка бензиновая
|
5
Инструкции
по применению
Устройство
1 Травосборник
2 Рукоятка верхняя
4 Рычаг тормоза
5 Держатель рукоятки стартера
6 Рукоятка стартера
8 Винт-барашек
9 Регулятор высоты кошения
(кроме ГКБ-400П)
10 Рукоятка нижняя
11 Ступица (только для ГКБ-400П)
12 Горловина заправки масла
13 Крышка топливного бака
14 Свеча зажигания с проводом
15 Воздушный фильтр
16 Колесо
19 Крышка
20 Болт-пробка
22 Праймер
Газонокосилка представляет собой изделие для
кошения травы, состоящее из корпуса, двигателя
внутреннего сгорания, режущего инструмента и
механизма привода режущего инструмента.
Двигатель внутреннего сгорания – одноцилиндро-
вый, четырехтактный, бензиновый, карбюратор-
ный, с раздельными системами питания и смазки.
Коленчатый вал, приводимый во вращение воз-
вратно-поступательным движением поршня,
передает крутящий момент на режущий инстру-
мент напрямую.
Система зажигания состоит из маховика с ин-
дукционным элементом, блока зажигания, выра-
батывающего высоковольтный импульс, и свечи
зажигания.
В качестве режущего инструмента установлен
двухлопастной металлический нож. Для защиты
оператора все движущиеся и нагревающиеся
части привода закрыты корпусом.
Конструкция изделия обеспечивает сбор ско-
шенной травы в травосборник.

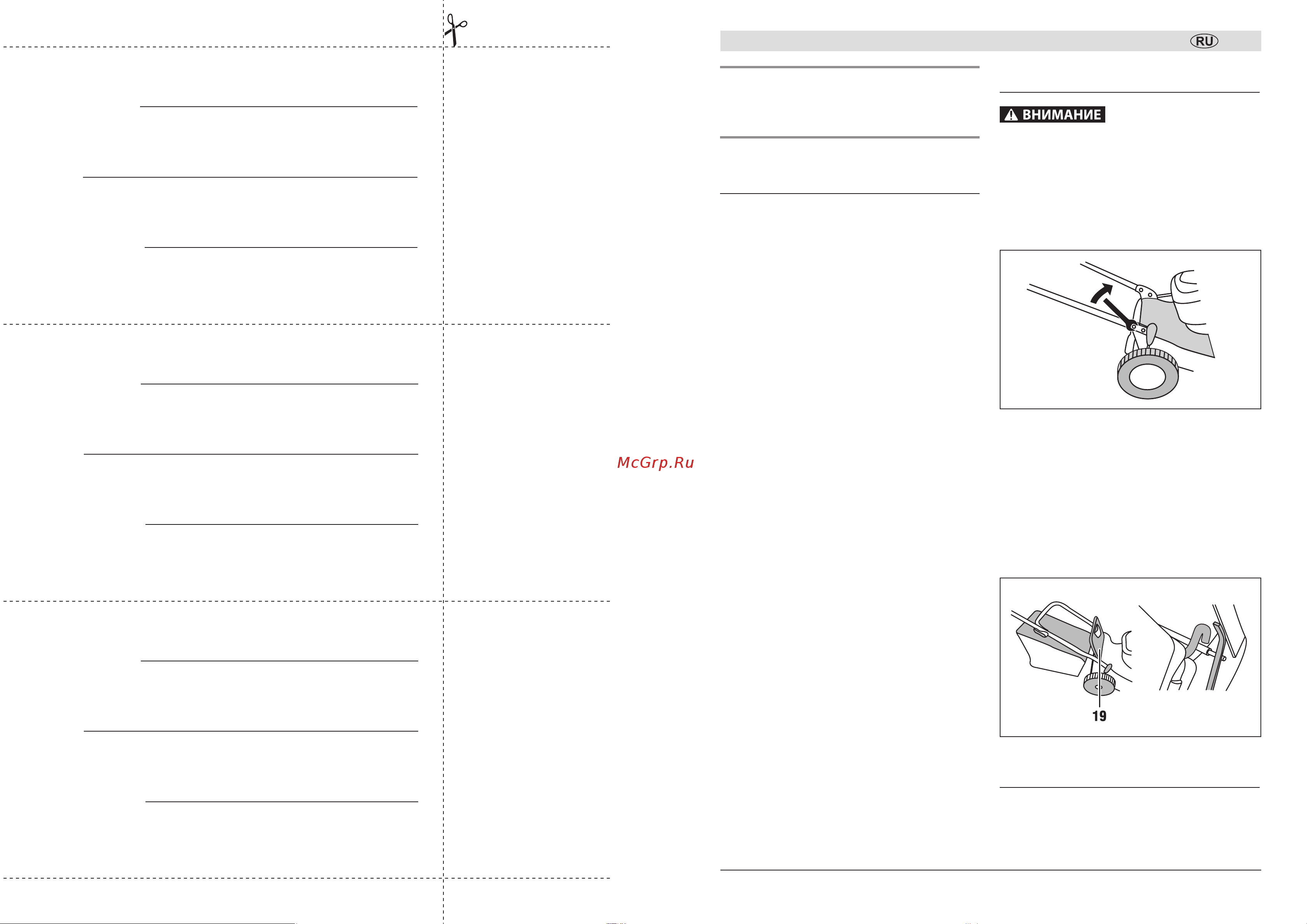

Сборка
При любых операциях с изделием (сборка/
разборка, снятие/установка элементов, за-
правка топливом и маслом, очистка режу-
щего инструмента и нижней части корпуса)
убедитесь, что двигатель остановлен и рычаг
тормоза отпущен, и ОБЯЗАТЕЛЬНО снимите
высоковольтный провод со свечи зажигания.
Соберите рукоятку:
` установите рукоятку 10 на изделие и прикре-
пите болтами к кронштейнам корпуса;
` установите верхнюю рукоятку 2 в отверстия
нижней части;
` закрепите ее, закрутив ручки 8.
Вытяните трос стартера и пропустите его через
держатель 5.
Поднимите крышку 16 и установите травосбор-
ник 1, зацепив крючки за корпус изделия.
Подготовка к работе
Заправка изделия топливом:
` приготовьте бензин (неэтилированный, с ок-
тановым числом не менее 92). Рекомендуе-
мый тип – Аи92;
