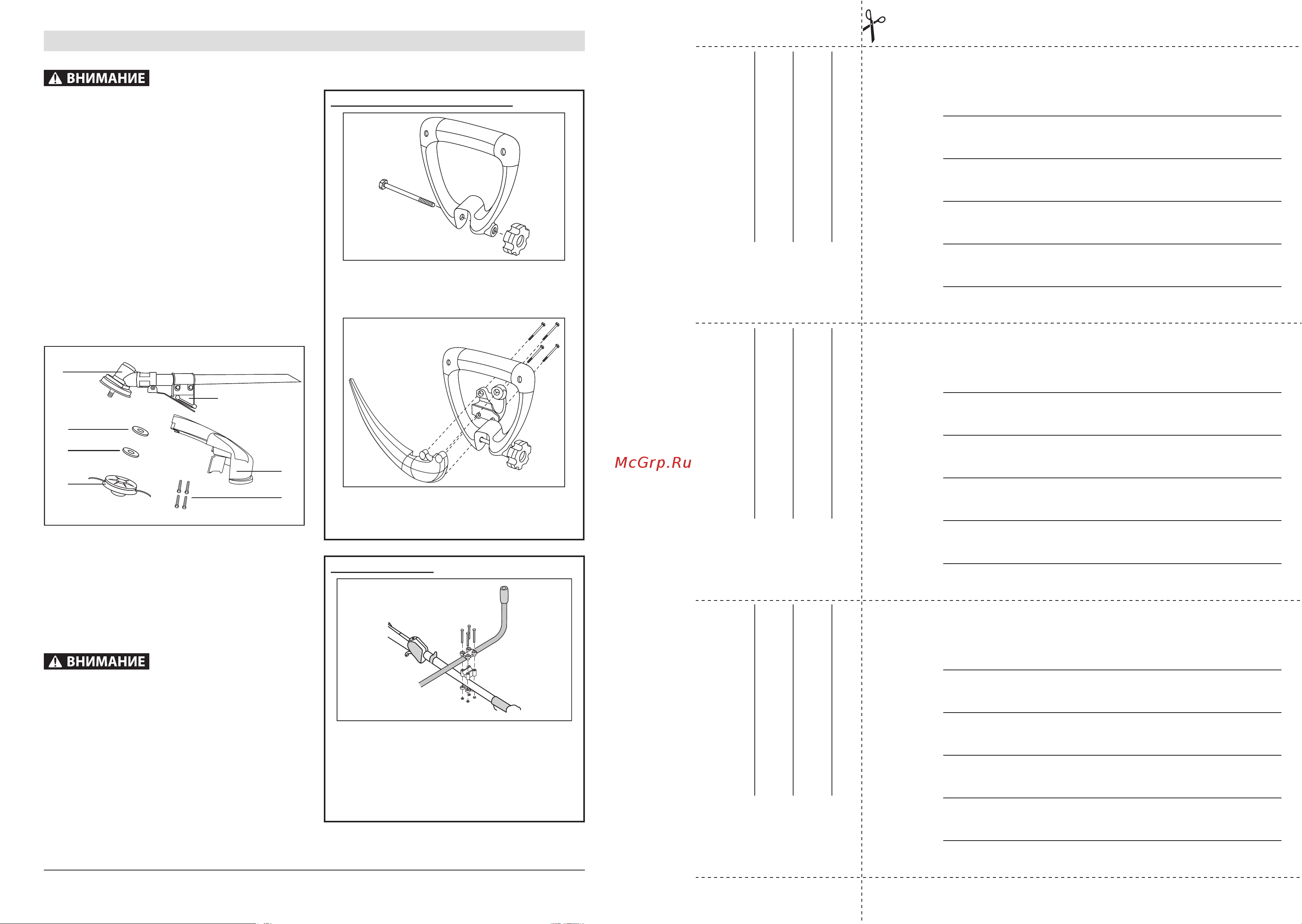

![ЗАО Зубр ОВК ЗУБР ЗКРЭ-42-1500 Руководство по эксплуатации онлайн [6/10] 768974](/views2/2000689/page6/bg6.png)
Руководство по эксплуатации
www.zubr.ru
|
6
Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.
` установите на выходной вал верхний фланец
21, совместив полукруглую выемку на флан-
це с ответной на фланце редуктора. Вставьте
в получившееся отверстие штырь-фиксатор;
` установите на фланец режущий нож 1;
` установите нижний фланец 22, защиту ножа
24 и гайку/болт 23;
` удерживая фиксатором вал от проворачива-
ния, крепко затяните гайку/болт 23 против ча-
совой стрелки (левая резьба);
` удалите фиксирующий ключ.
Снятие ножа (для очистки, замены или хранения)
производите в обратной последовательности.
Установка катушки:
15
2
20
2
17
21
22
` снимите (если установлен) нож (только для
ЗКРЭ-38-1200, ЗКРЭ-42-1500) в порядке, об-
ратном установке (см. выше);
` установите на крепление 20 защитный кожух
2, сориентировав его в сторону оператора,
и закрепите четырьмя винтами 17.
Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.
` установите на выходной вал фланцы 21 и 22;
` вставьте штырь-фиксатор;
` накрутите катушку 15 на вал, вращая
против часовой стрелки (левая резьба);
` удерживая штырем вал от проворачивания,
плотно ЗАТЯНИТЕ катушку;
` удалите фиксирующий ключ.
Снятие катушки (для заправки лески или замены)
производите в обратной последовательности.
Установка рукоятки дополнительной:
Для ЗТЭ-38-1200, ЗКРЭ-38-1200:
` установите рукоятку на верхнюю штангу, за-
крепив осевым болтом через ушки рукоятки;
` наверните на болт гайку-барашек;
` установите защитный кронштейн на руко-
ятку и закрепите 4 винтами
(только для ЗКРЭ-38-1200);
Для ЗКРЭ-42-1500
` установите рукоятку на верхнюю часть
штанги;
` установите с обратной стороны штанги
крепежный фланец;
` стяните обе части рукоятки винтами;
ОТРЫВНОЙ ТАЛОН
Изделие
Дата продажи
Дата приема
Дата выдачи
Клиент
B
заполняется сервисным центром
Дата приема
Дата выдачи
Особые отметки
B
M.П.
ОТРЫВНОЙ ТАЛОН
Изделие
Дата продажи
Дата приема
Дата выдачи
Клиент
C
заполняется сервисным центром
Дата приема
Дата выдачи
Особые отметки
C
M.П.
ОТРЫВНОЙ ТАЛОН
Изделие
Дата продажи
Дата приема
Дата выдачи
Клиент
A
заполняется сервисным центром
Дата приема
Дата выдачи
Особые отметки
A
M.П.
