5. Крепление плечевого ремня

■ Присоедините карабин плечевого ремня к кольцу для крепления плечевого ремня.

■ Для обеспечения лучшей балансировки изделия отрегулируйте положение кольца

крепления плечевого ремня на штанге изделия, предварительно ослабив крепежный

винт кольца.

■ После регулировки зафиксируйте кольцо с помощью крепежного винта.

■ При необходимости отрегулируйте длину плечевого ремня для обеспечения удобства

при работе.

6. Установка режущего ножа

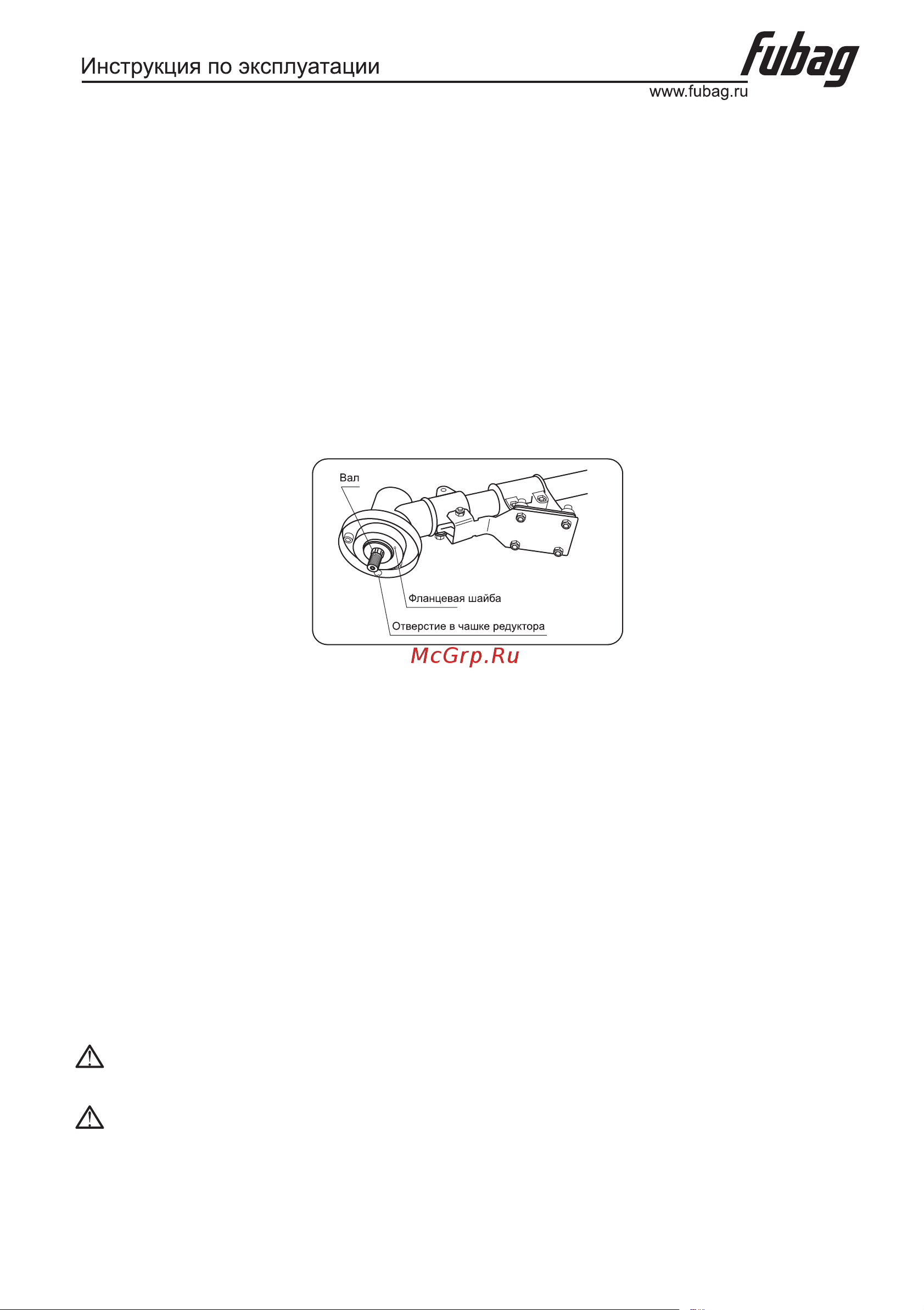

■ Совместите отверстие в фланцевой шайбе с отверстием в чашке редуктора (Рис. 6).

Рис.6

■ Вставьте металлический стопорный стержень в отверстие чашки редуктора и в отвер-

стие фланцевой шайбы.

■ Открутите гайку крепления с вала бензотриммера по часовой стрелке.

■ Снимите чашку с вала, оставив фланцевую шайбу.

■ Установите режущий нож на фланцевую шайбу.

■ Убедитесь, что режущий нож правильно отцентрирован и лежит на проточке шайбы.

■ Установите прижимную шайбу.

■ Установите на вал чашку крепления.

■ Установите (наживите) гайку на вал.

■ Проверьте правильность установки ножа.

■ Удерживая стопорный стержень одной рукой, надежно затяните гайку трубчатым

ключом, поворачивая ее против часовой стрелки (Рис. 7).

ВНИМАНИЕ!

Хранить режущий нож в месте, недоступном для детей!

ПРЕДУПРЕЖДЕНИЕ!

При неправильной центровке режущего ножа в процессе работы возникает сильная

вибрация, в результате чего режущий нож может отлететь в сторону, причинив травмы

оператору или посторонним лицам.
