Руководство по эксплуатации садового трактора PARTON Модель № PA17542LT

Для заказа запчастей и аксессуаров посетите www.iatec.ru, www.craftsman-russia.ru

СБОРКА / ПРЕДЭКСПЛУАТАЦИОННАЯ ПОДГОТОВКА

Трактор был собран на заводе, за исключением

частей, поставляемых в разборном виде в целях

удобства транспортировки. В целях безопасности

и правильной работы трактора, все части и кре-

пеж должны быть плотно затянуты. Чтобы обес-

печить правильную натяженность, используйте

соответствующие инструменты.

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ

СБОРКИ

Наличие комплекта торцевых ключей позволит

облегчить процесс сборки трактора. Размеры

необходимых ключей перечислены ниже:

(1) ключ 19 мм

(1) ключ 12.5 мм

(1) плоскогубцы

(1) нож для картона

(1) манометр

Указания влево и вправо, встречающиеся в на-

стоящем руководстве, предполагают нахождение

пользователя в рабочей позиции (сидя за рулем

управления).

ИЗВЛЕЧЕНИЕ ТРАКТОРА ИЗ КОРОБКИ

1. Извлеките отдельные части, поставляемые

с трактором.

2. Прорежьте картон вдоль обозначенной

пунктиром линии на всех четырех панелях

коробки. Срежьте концы и опустите боковые

панели.

3. Проверьте, не остались ли в коробке не-

укомплектованные части.

ПЕРЕД ТЕМ КАК СНЯТЬ ТРАКТОР С НА-

ПРАВЛЯЮЩИХ

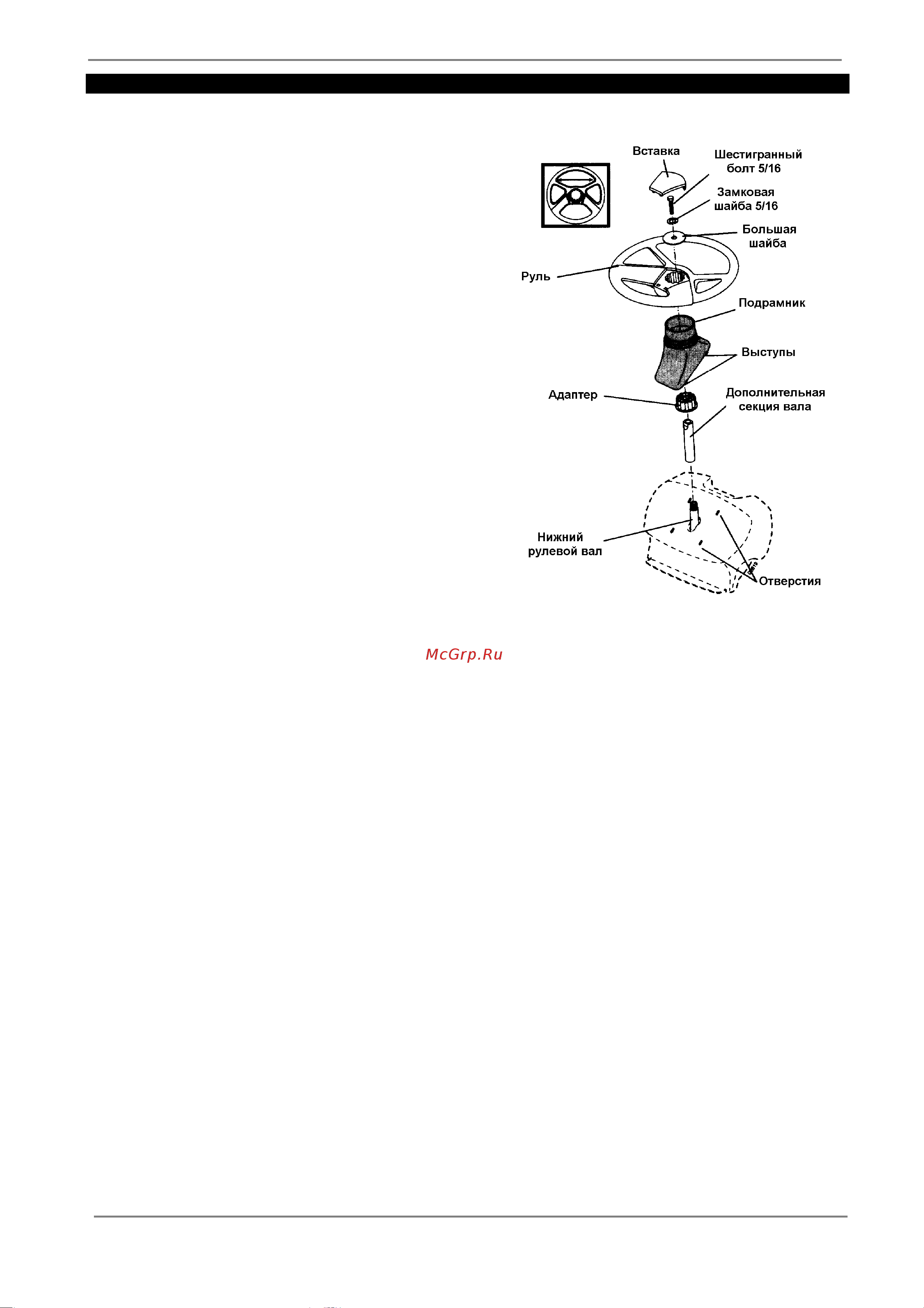

УСТАНОВКА РУЛЯ

СБОРКА РУЛЕВОГО ВАЛА И УСТАНОВКА ПОД-

РАМНИКА

1. Установите дополнительную секцию вала

снизу на рулевой вал.

2. Затем установите подрамник, поместив

выступы в отверстия на корпусе и слегка

надавив на него.

УСТАНОВКА РУЛЯ

3. Колеса трактора должны быть расположе-

ны строго прямо.

4. Снимите адаптер с руля и поместите его на

рулевой вал, следуя указаниям на рисунке.

5. Установите руль таким образом, чтобы обе

(правая и левая) планки образовали гори-

зонтальную линию (смотрите маленький

рисунок), поместите его на подрамник че-

рез адаптер.

6. Установите большую шайбу, замковую

шайбу 5/16 и затем шестигранный болт

5/16, плотно затяните.

7. Зафиксируйте рулевое колесо на подрам-

нике, слегка надавив на него.

8. Уберите весь упаковочный материал с ка-

пота и решетки.

ВНИМАНИЕ: Проверьте и удалите все крепеж-

ные скобы во избежание случайного прокола шин

при извлечении трактора из коробки.

УСТАНОВКА СИДЕНИЯ

Отрегулируйте положение и высоту сидения пе-

ред тем, как затянуть барашек.

1. Снимите барашек и шайбу, крепящие си-

дение к картонному основанию.

2. Приподнимите сидение и снимите его с

основания. Извлеките картонное основа-

ние и утилизируйте его.

3. Поместите сидение на поддон таким обра-

зом, чтобы головки болтов сидения вошли

в соответствующие прорези на поддоне

(смотрите рисунок).

4. Надавите на сидение, чтобы удостоверить-

ся, что болты вошли в прорези, и затем,

оттяните сидение назад.

5. Откиньте сидение и поддон, установите

шайбу и барашек, сильно его не затягивая.

6. Верните сидение в рабочее положение и

присядьте на него.
