Fubag FPT 43R [6/15] Сборка

4. СБОРКА

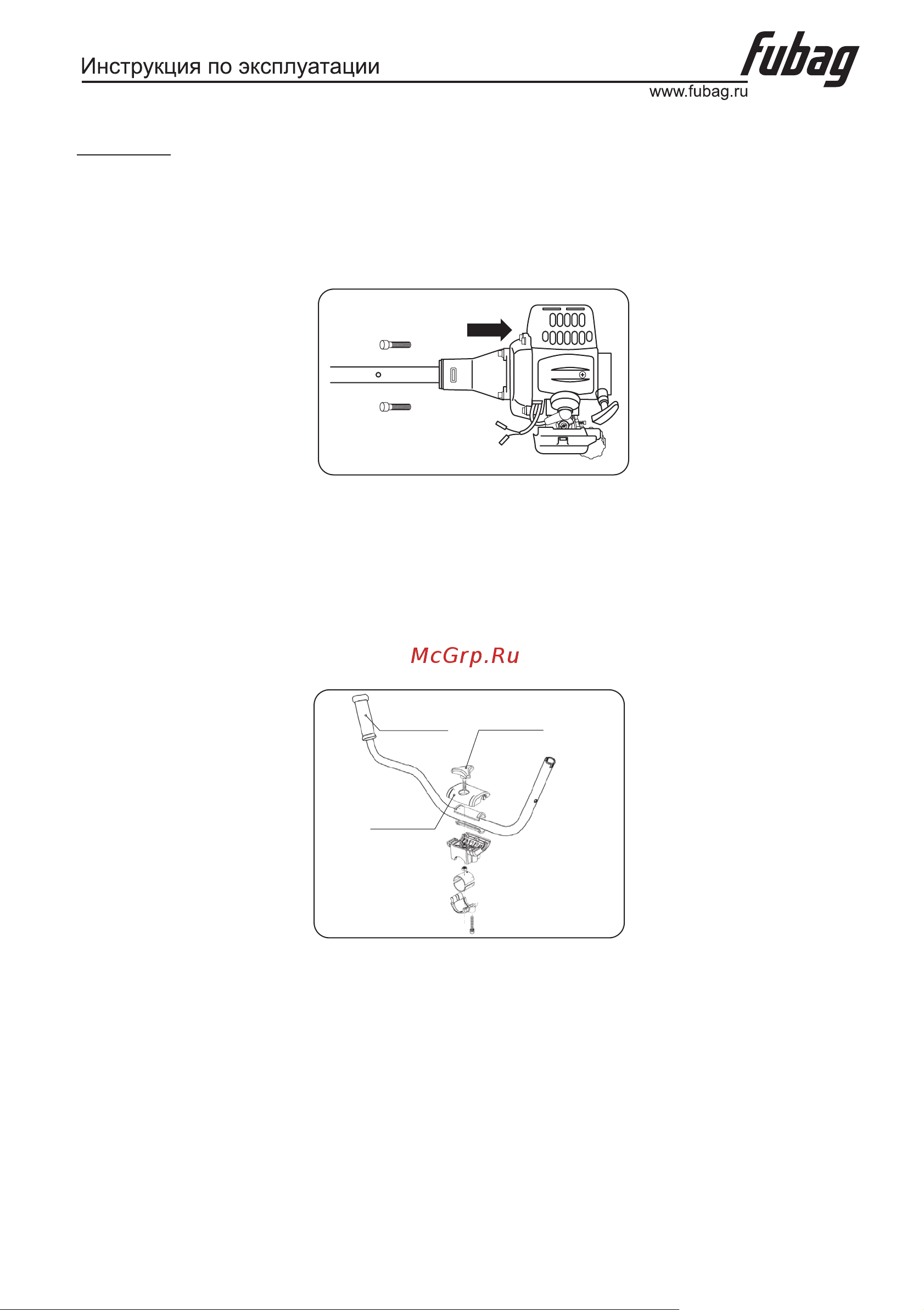

1. Соединение штанги и двигателя

Выровняйте штангу относительно двигателя таким образом, чтобы шпиндель бензотрим-

мера располагался в одной плоскости с топливным бачком двигателя.

Установите фланец штанги в двигатель и закрепите 4 винтами (Рис. 1).

Рис.1

2. Установка рукоятки

Для крепления рукоятки к штанге используется узел крепления.

■ Открутите винт «барашек» на верхней крышке крепежа, снимите верхнюю крышку.

■ Вставьте ручку в крепеж, установите крышку, затяните винт.

■ Оденьте на трубу рукоятку управления и зафиксируйте винтом.

Верхняя крышка

крепежа

Рукоятка

управления

Винт «барашек»

Рис.2

Для регулировки положения рукоятки и достижения оптимальной балансировки бензо-

триммера при работе следует ослабить «барашек» и переместить на необходимое рас-

стояние, закрепить.
