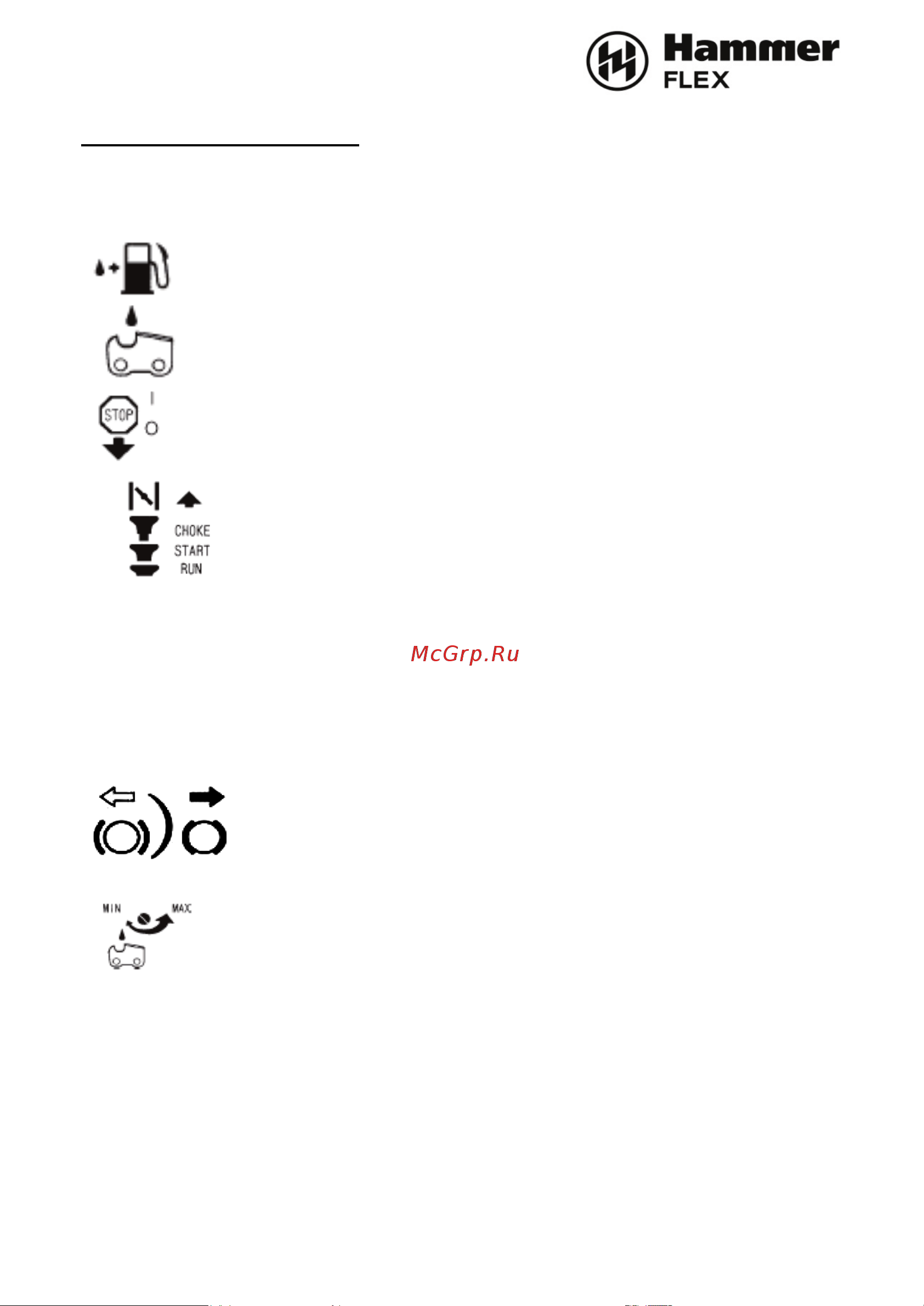

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для напоминания о мерах предосторожности и правильном техническом

обслуживании, имеются следующие обозначения.

Горловина топливного бака «БЕНЗОМАСЛЯНАЯ СМЕСЬ»

Расположение: крышка топливного бака

Масляный бак для масла цепи.

Расположение: Крышка маслоналивной горловины

Для экстренной остановки двигателя приведите выключатель в

положение “O”

Расположение: слева сзади на корпусе инструмента.

Положение воздушной заслонки.

- Первое положение – запуск прогретого двигателя

- Второе положение – запуск непрогретого двигателя

Расположение: Сверху справа на крышке воздушного фильтра

Винт регулировки смеси на высоких оборотах

Винт регулировки смеси на низких оборотах

Винт регулировки оборотов холостого хода

Положение тормоза цепи: белая стрелка – тормоз поднят, черная

– приведен в действие.

Расположение: спереди на крышке пилы.

При повороте регулировочного винта в позицию “MAX” поток

масла для смазки цепи будет увеличен.

При повороте регулировочного винта в позицию “MIN” -

уменьшится
