Quattro Elementi Giardino 1100 FL [3/7] Принцип действия и начало эксплуатация
![Quattro Elementi Giardino 1100 FL [3/7] Принцип действия и начало эксплуатация](/views2/2000827/page3/bg3.png)
Внешний вид насосов и описание составных частей представлены на рисунках 1, 2, 3, 4.
Основные отличия моделей:
Рисунок 1 — модели Giardino 600, 800
корпус насосной части изготовлен из пластика
Рисунок 1 — модель Giardino 1000 Inox
корпус насосной части изготовлен из нержавеющей стали.
Рисунок2 — модель Giardino 400 Ci
корпус насосной части изготовлен из чугуна.
Рисунок3 — модель Giardino 1000 Ci
корпус насосной части изготовлен из чугуна
Рисунок 4 — модель Giardino 1100 FL
Корпус насоса изготовлен из пластика и нержавеющей стали

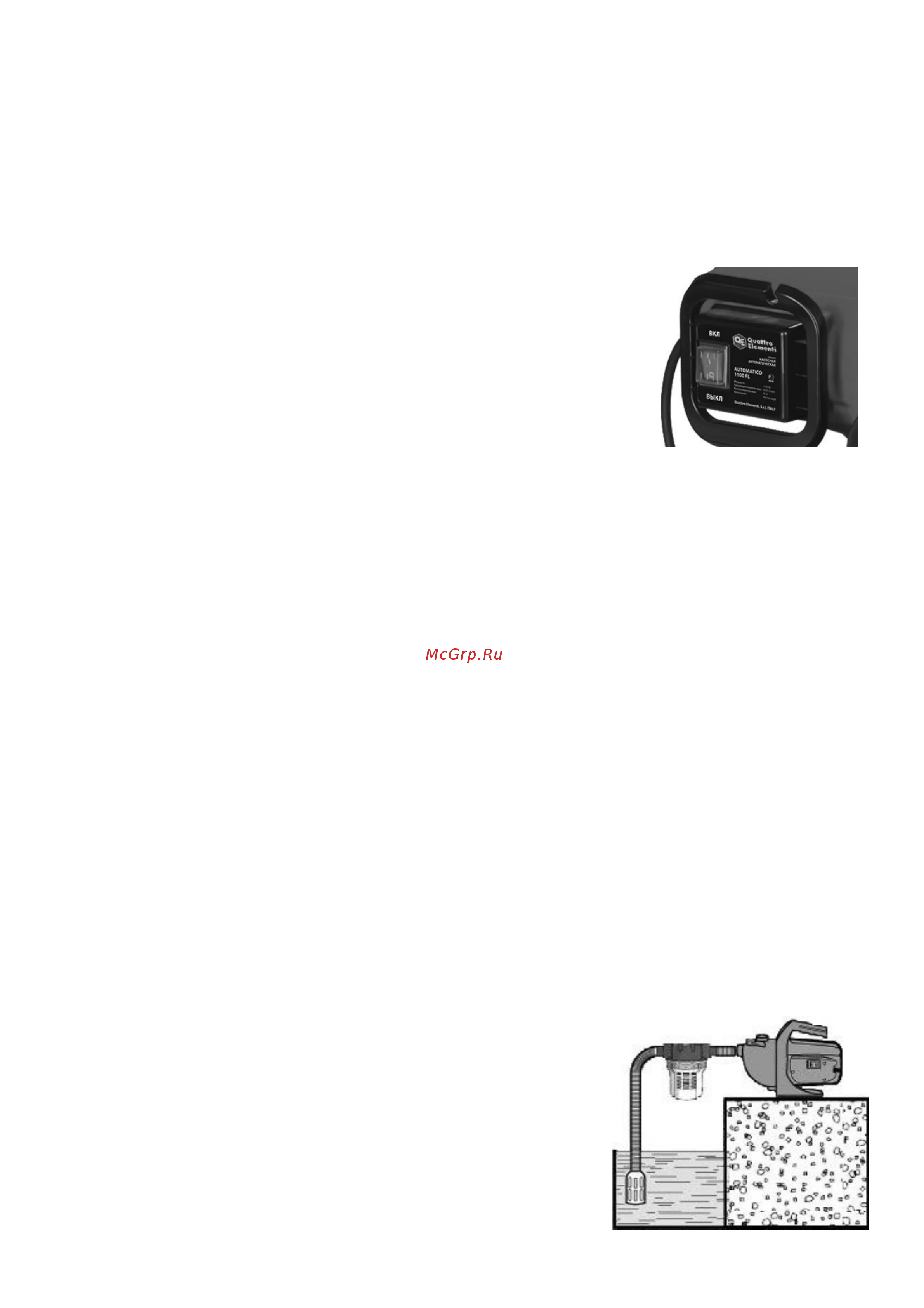

В модели 1100FL предусмотрено специальное место для
хранения сетевого кабеля. Для хранения смотайте кабель вокруг
специальной рамки
Обращаем ваше внимание, что данные модели аппаратов не
предназначены
для профессиональной деятельности и должны использоваться
исключительно в частных домохозяйствах.
2. Правила безопасности и общие положения.
• Насос должен подключаться к сети через УЗО (устройство защитного отключения) с током
утечки не более 30 мА
• Запрещено включать насос в не заземленную сеть питания.
• Следует избегать контакта сетевого кабеля и корпуса с агрессивными жидкостями, маслами,
острыми или нагретыми предметами
• Запрещено применять изделие в сетях с перепадами напряжения, не соответствующими ГОСТу.
• Не подпускайте к месту эксплуатации посторонних лиц, детей и животных
• Регулярно исследуйте сетевой кабель на предмет повреждений, при обнаружении –
использовать насос запрещено, обратитесь в авторизованный сервисный центр
• После окончания работы и перед обслуживанием всегда отключайте насос от сети
• При необходимости использовать удлинитель, подбирайте его с учетом условий эксплуатации
(открытое пространство, повышенная влажность). Удлинитель должен обеспечивать
соответствующую подводимую мощность
• В случае неисправности насоса, не разбирайте и не пытайтесь самостоятельно ремонтировать.
Обратитесь в авторизованный сервисный центр.
• Перед использованием удостоверьтесь, что параметры сети соответствуют указанным в данной
инструкции
• Запрещено использовать насос вхолостую, без воды.
• Запрещено использовать и хранить насос при отрицательных температурах
• Избегайте попадания влаги на электродвигатель и образования на нем конденсата
3. Принцип действия и начало эксплуатация.
Проверьте провод питания на предмет повреждений, при обнаружении обратитесь в уполномоченный
сервисный центр.
Удостоверьтесь, что параметры сети питания соответствуют указанным в таблице п.8, иначе насос не
сможет выполнять свои функции в полном объеме или может выйти из строя.
Подключите к насосу подающую и выходную трубы (шланг),
внутренняя резьба насосной части 1'. В комплекте с насосом
поставляются пластиковые штуцеры (кроме модели 400 Ci). С их
помощью вы можете подключить к насосу гибкие шланги. Не
применяйте чрезмерную силу при их вкручивании, они могут
треснуть и через трещину может происходить подсос воздуха,
который резко снижает способность насоса осуществлять забор
воды. При необходимости вы можете приобрести
высококачественные латунные штуцеры Quattro Elementi.
Установите на входе в насос фильтр грубой очистки воды
(приобретается отдельно), как показано на рисунке.
Модель 1100FL уже оснащена входным фильтром.
На рисунке 5 показана схема установки насоса.
