Reparto tecnico
Ingegnere progettista capo
Quattro Elementi S.r.l., Italy
Antonio Saldatori

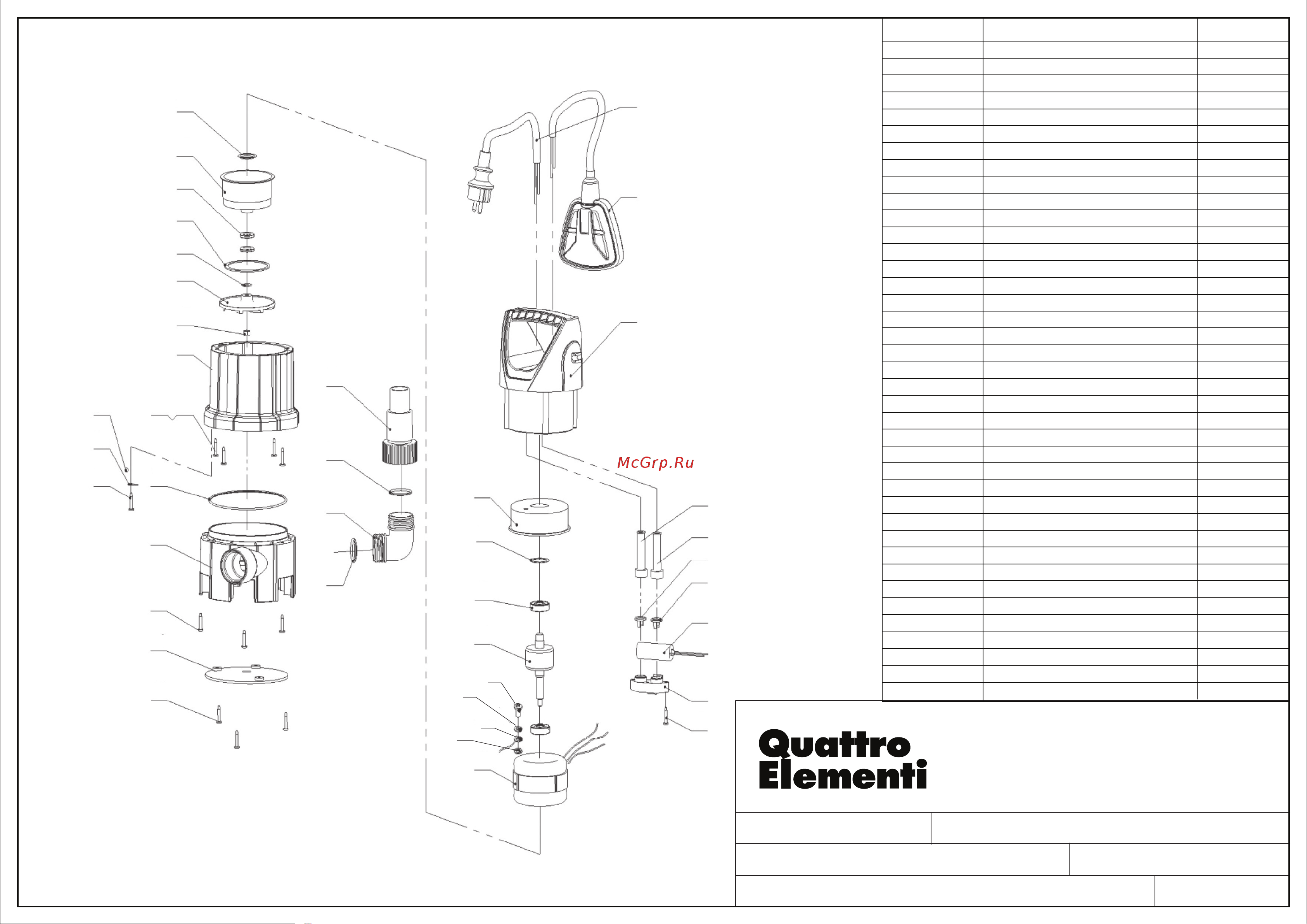

Disegno di montaggio
Drenaggio 400 F
Drenaggio 550 F
Drenaggio 750 F
№ Наименование Артикул
Кабель сетевой
Выключатель поплавок
Крышка верхняя
Резинка кабеля
Резинка кабеля
Зажим
Зажим
Конденсатор 450F
Конденсатор 550F
Конденсатор 750F
Коннектор
Винт
Двигатель в сборе 400F
Двигатель в сборе 550F
Двигатель в сборе 750F
Кольцо
Патрубок
Кольцо патрубка
Штуцер выходной для шланга
Сальник
Кольцо
Прокладка
Крыльчатка 400F
Крыльчатка 550F
Крыльчатка 750F
Гайка
Корпус насоса 400F
Корпус насоса 550F
Корпус насоса 750F
Винт
Прокладка
Шарик
Прокладка
Винт
Кольцо
Основание
Винт
Пластина
Винт
1
2
3
4
5
6
7
8a
8b
8с
9
10
11-19, 24-25a
11-19, 24-25b
11-19, 24-25с
20
21
22
23
26
27
28
29a
29b
29с
30
31a
31b
31с
32
33
34
35
36
37
38
39
40
41
770-728-002
770-728-001
770-773-003
771-756-010
771-756-010
771-756-011
771-756-011
770-773-008
770-711-008
770-629-034
771-756-013
770-773-010
770-773-000
770-711-000
770-558-000
770-773-020
770-773-021
770-773-020
770-773-023
770-773-026
770-773-027
770-773-028
770-773-029
770-711-029
770-728-032
770-773-030
770-773-031
770-711-031
770-711-031
770-773-032
770-773-033
770-773-034
770-773-035
770-773-036
770-773-037
770-773-038
770-773-039
770-773-040
770-773-041
26
25
24
27
28
29a
29b
30
31a
31b
3233
34
35
36
37
23
22
10
11
12
13
14
15
16
17
18
19
9
8a
8b
4
3
2
1
7
6
5
21
20
38
39
40
41
