заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
www.zubr.ru
Триммер электрический
|
5
Инструкции
по применению
Устройство
1 Нож (только для ЗКРЭ-38-1200,
ЗКРЭ-42-1500)
2 Защитный кожух
4 Дополнительная рукоятка
5 Нижняя часть штанги
6 Соединительная муфта
7 Верхняя часть штанги
8 Кнопка блокировки
9 Двигатель
10 Кабель
11 Основная рукоятка
12 Выключатель
13 Противоскользящая накладка
14 Ремень
15 Катушка с леской
16 Корпус редуктора
(ЗКРЭ-38-1200, ЗКРЭ-42-1500)
17 Винт
18 Гровер
19 Шайба
20 Крепление кожуха
21 Фланец верхний
22 Фланец нижний
23 Гайка/Болт (только для ЗКРЭ-38-1200,
ЗКРЭ-42-1500)
24 Защита диска
25 Прижим для крепления удлинителя
26 Крышка катушки
27 Барабан катушки
28 Леска
29 Пружина
30 Корпус катушки
31 Винт-барашек катушки
Сборка
Все работы, связанные со сборкой регулиров-
кой и настройками, производите только при
отключенном от электрической сети изделии.

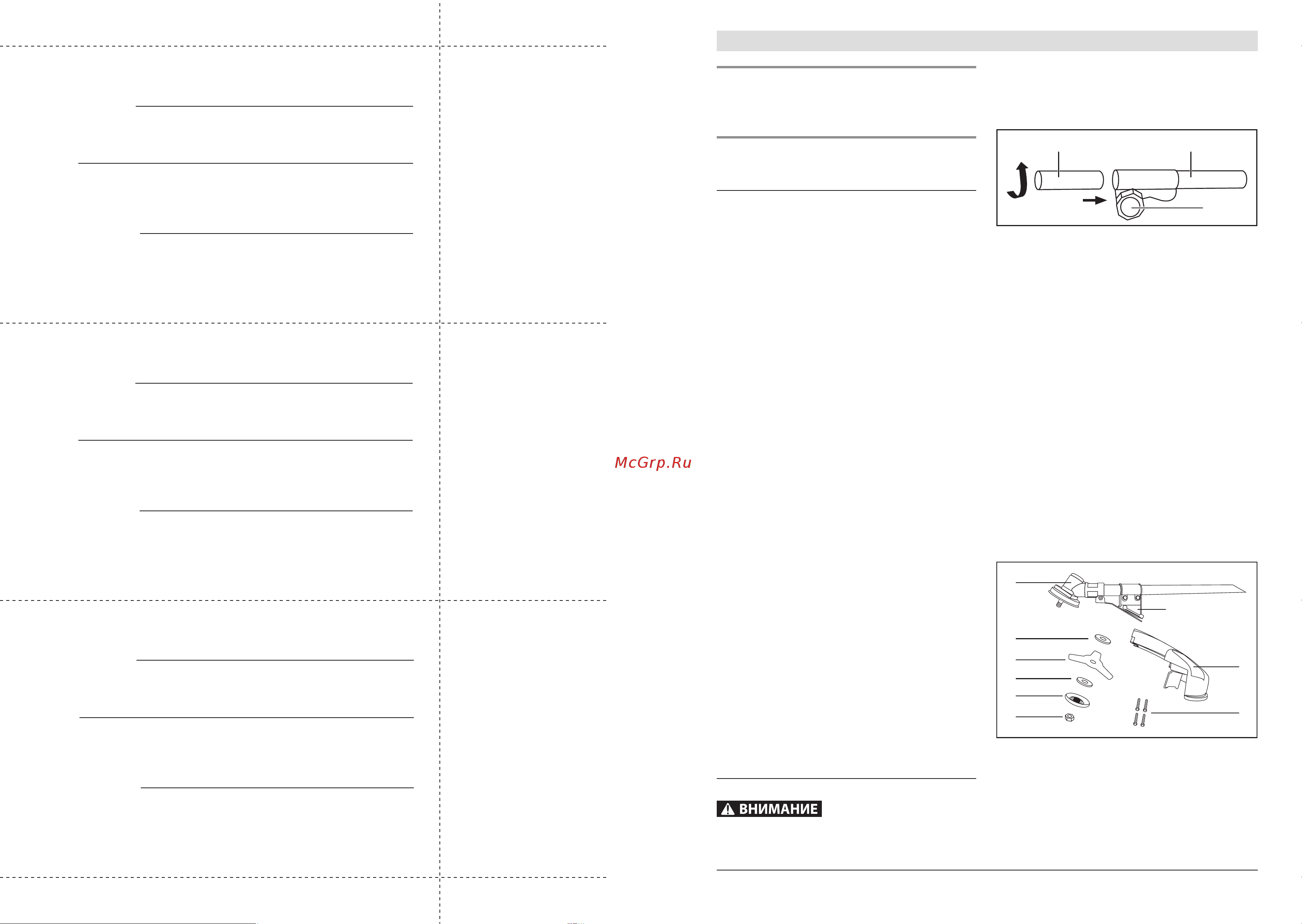

Сборка штанги:
` ослабьте зажимную рукоятку соединитель-
ной муфты 6, открутив ее против часовой
стрелки;
5
6
7
` совместите верхнюю и нижнюю штанги. Для
облегчения установки совместите фиксирую-
щую кнопку с направляющим пазом соедини-
тельной муфты;
` состыкуйте верхнюю и нижнюю штанги. При
этом фиксирующая кнопка должна зафикси-
роваться (защелкнуться) в направляющем
пазе соединительной муфты;
Примечание! Если кнопка не зафиксировалась
в направляющем пазе соединительной муфты,
то следует слегка провернуть нижнюю штангу
относительно верхней до момента фиксации.
` затяните зажимную рукоятку соединительной
муфты, закрутив ее по часовой стрелке.
Примечание! В процессе работы с изделием
периодически проверяйте степень затяжки за-
жимной рукоятки соединительной муфты. При
необходимости, затяните ее.
Установка ножа (только для ЗКРЭ-38-1200,
ЗКРЭ-42-1500):
16
20
2
17
21
1
22
24
23
` снимите (если установлена) катушку в поряд-
ке, обратном установке (см. ниже);
` установите на крепление 20 защитный кожух 2,
сориентировав его в сторону оператора, и закре-
пите четырьмя винтами 17.
