Maxcut MC 55 деталировка [2/6] Mc 55 мотобур бензиновый без шнека

– 2 –

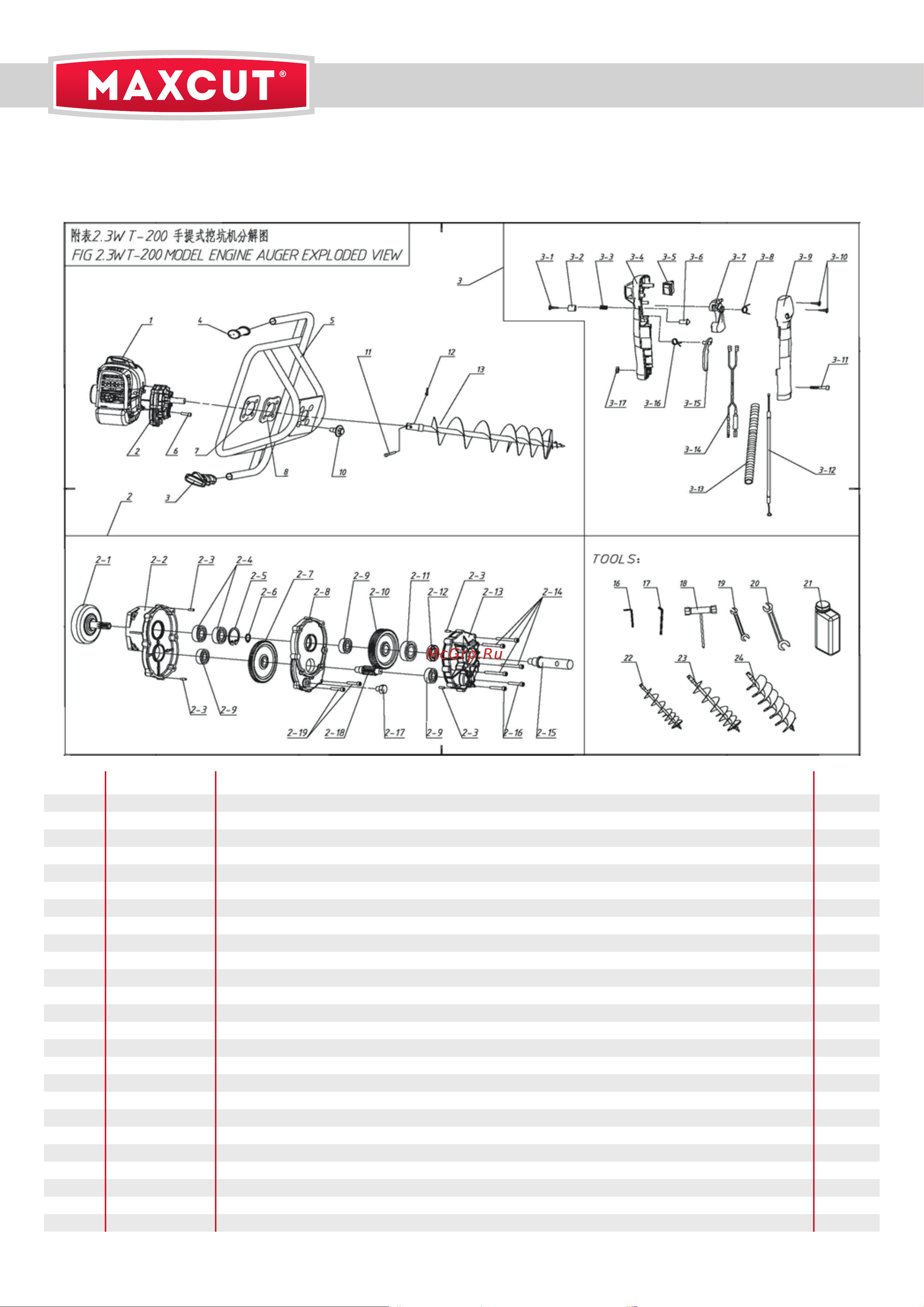

РИСУНОК А

АРТИКУЛ: 074-21-0000

MC 55 МОТОБУР БЕНЗИНОВЫЙ (БЕЗ ШНЕКА)

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

1 011510232 Двигатель в сборе 1

2 011510345 Редуктор в сборе 1

2-1 011510234 Барабан сцепления 1

2-2 011510346 Основание редуктора 1

2-3 011510236 Направляющий 4х10 4

2-4 011510237 Подшипник 6202-2RS/P5 2

2-5 011510238 Стопорное кольцо Ф35 1

2-6 011510239 Стопорное кольцо Ф15 1

2-7 011510240 Шестерня ведущая 1

2-8 011510347 Средняя часть редуктора (корпус) 1

2-9 011510242 Подшипник 6201/P5 3

2-10 011510243 Шестерня ведомая 1

2-11 011510244 Подшипник 6004/OPEN 1

2-12 011510245 Уплотнительное кольцо 20 × 35 × 7 1

2-13 011510348 Крышка редуктора (внешняя) 1

2-14 011510247 Болт М5х45 4

2-15 011510248 Шпиндель 1

2-16 011510249 Болт М5х30 2

2-17 011510250 Болт М10х10 (заправки смазки) 1

2-18 011510251 Средняя передача (вал-шестерня) 1

2-19 011510252 Болт М5х25 2

3 011510253 Ручка управления в сборе 1

3-1 011510254 Винт ST2.9х10 1

3-2 011510255 Кнопка блокировки 1

3-3 011510256 Пружина 1
