– 10 –

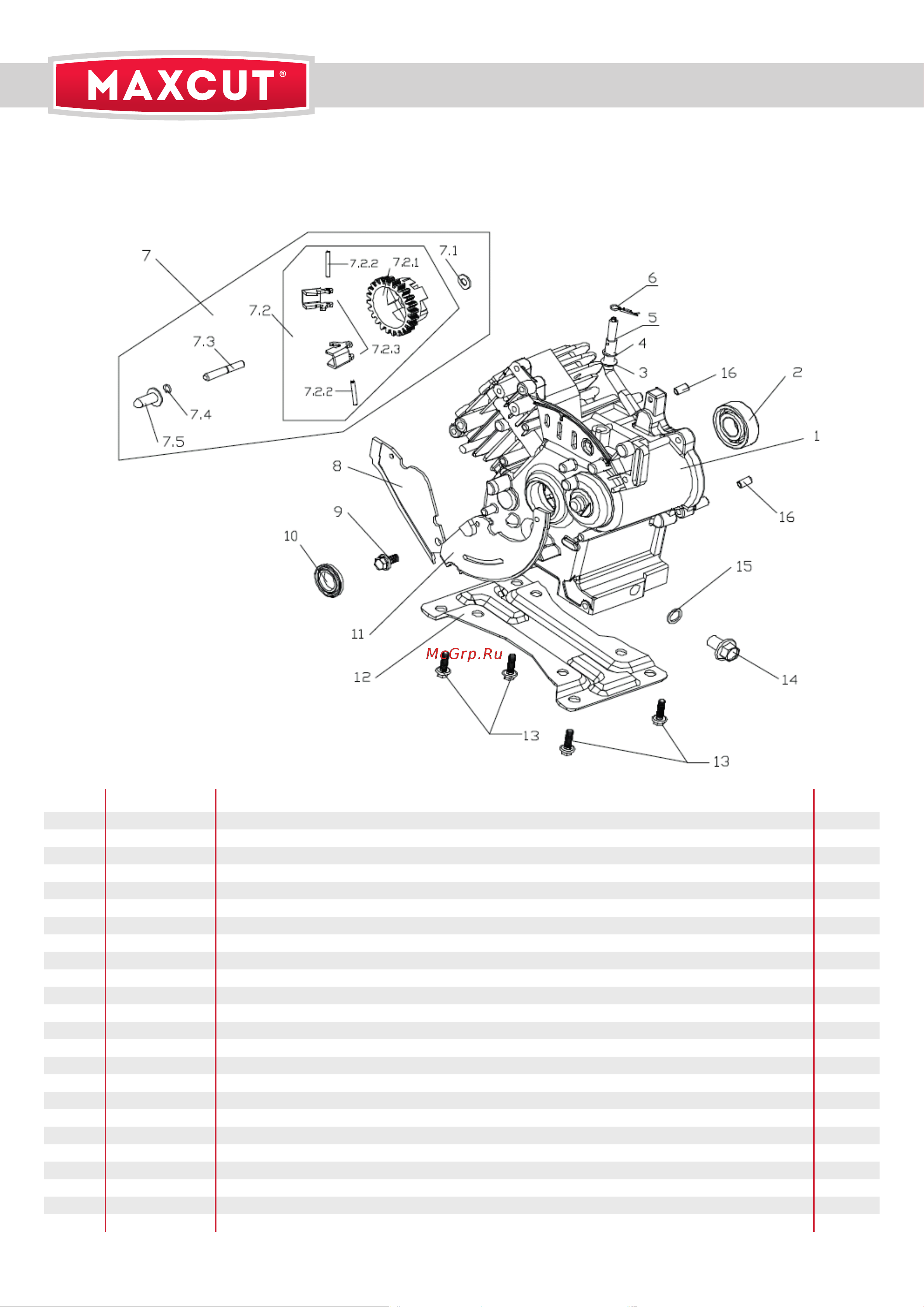

РИСУНОК А

АРТИКУЛ: 046-10-0500

MC 500 КУЛЬТИВАТОР БЕНЗИНОВЫЙ

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

A1 004516457 Картер 1

A2 004516458 Подшипник 6203 1

A3 004516459 Шайба ф6хф15х0,5 1

A4 004516460 Гровер 6 1

A5 004516461 Ось регулятора оборотов 1

A6 004516462 Шпилька 1

A7 004516463 Шестерня изменения сокрости вращения коленвала (полный комплект) 1

A7,1 004516464 Шайба ф6хф15х0,5 1

A7,2 004516465 Шестерня изменения сокрости вращения коленвала в сборе 1

A7. 2. 1 004516466 Шестерня изменения сокрости вращения коленвала 1

A7. 2. 2 004516467 Штифт центробежного блока 2

A7. 2. 3 004516468 Центробежный блок 2

A7,3 004516469 Ось шестерни 1

A7,4 004516470 Стопорное кольцо оси шестерни 1

A7,5 004516471 Скользяшая манжета 1

A8 004516472 Ветровик левый 1

A9 004516473 Болт М6х12 1

A10 004516474 Сальник картера 17х30х6 1

A11 004516475 Ветровик правый 1

A12 004516476 Опорная пластина двигателя 1

A13 004516477 Болт М8х20 4

A14 004516478 Сливной болт M10 X1.25X15 1

A15 004516479 Шайба сливного болта Ф10Х Ф15Х2 1

A16 004516480 Установочный штифт Ф8Х14 2
