MC 10 ST МОТОПОМПА

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

A1 003010536 Двигатель в сборе 1E40F-6 1

A2 003010537 Помпа в сборе 1

A2-1 003010538 Крышка/основание корпуса помпы 1

A2-2 003010539 Шайба φ6.5 4

A2-3 003010540 Болт М6х40 4

A2-4 003010541 Сальник 1

A2-5 003010542 Крыльчатка/Рабочее колесо 1

A2-6 003010543 Корпус крыльчатки 1

A2-7 003010544 Уплотнительное кольцо φ40×φ48×5 1

A2-8 003010545 Уплотнительное кольцо φ135×φ142 1

A2-9 003010546 Корпус помпы 1

A2-10 003010547 Болт М8х20 2

A2-11 003010548 Уплотнительное кольцо φ20×φ26 2

A2-12 003010549 Пробка сливная/заливная 2

A2-13 003010550 Обратный клапан 1

A2-14 003010551 Основание патрубка 1

A2-15 003010552 Болт М6х20 7

A2-16 003010553 Уплотнительное кольцо патрубка 2

A2-17 003010554 Патрубок впускной/выпускной 2

A2-18 003010555 Резьбовое соединение патрубка 2

A2-19 003010556 Болт М8х30 2

A2-20 003010557 Прокладка углового коллектора/Заливной горловины 1

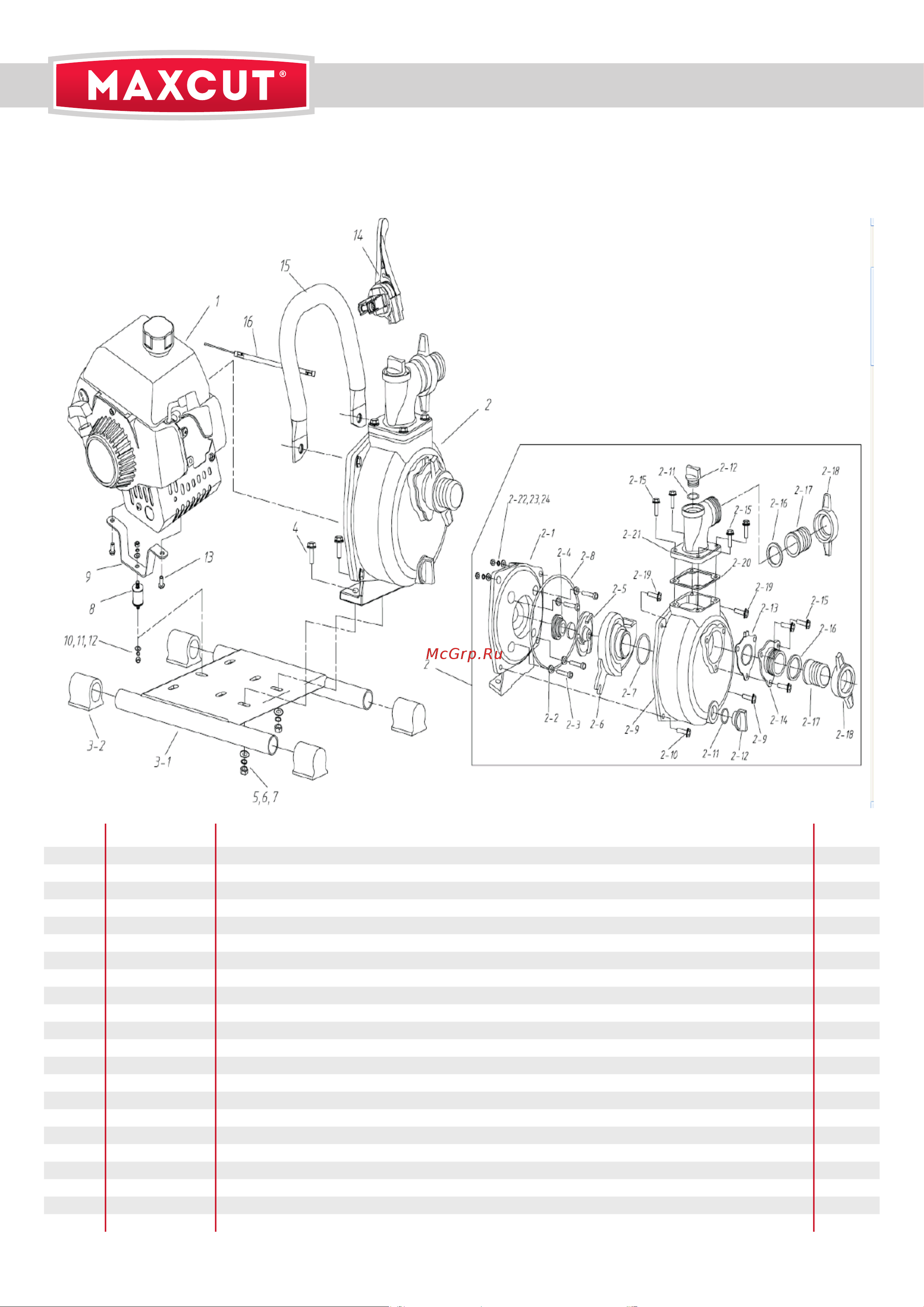

РИСУНОК А

АРТИКУЛ: 033-10-5500
