Champion T 262 [9/20] Сборка триммера

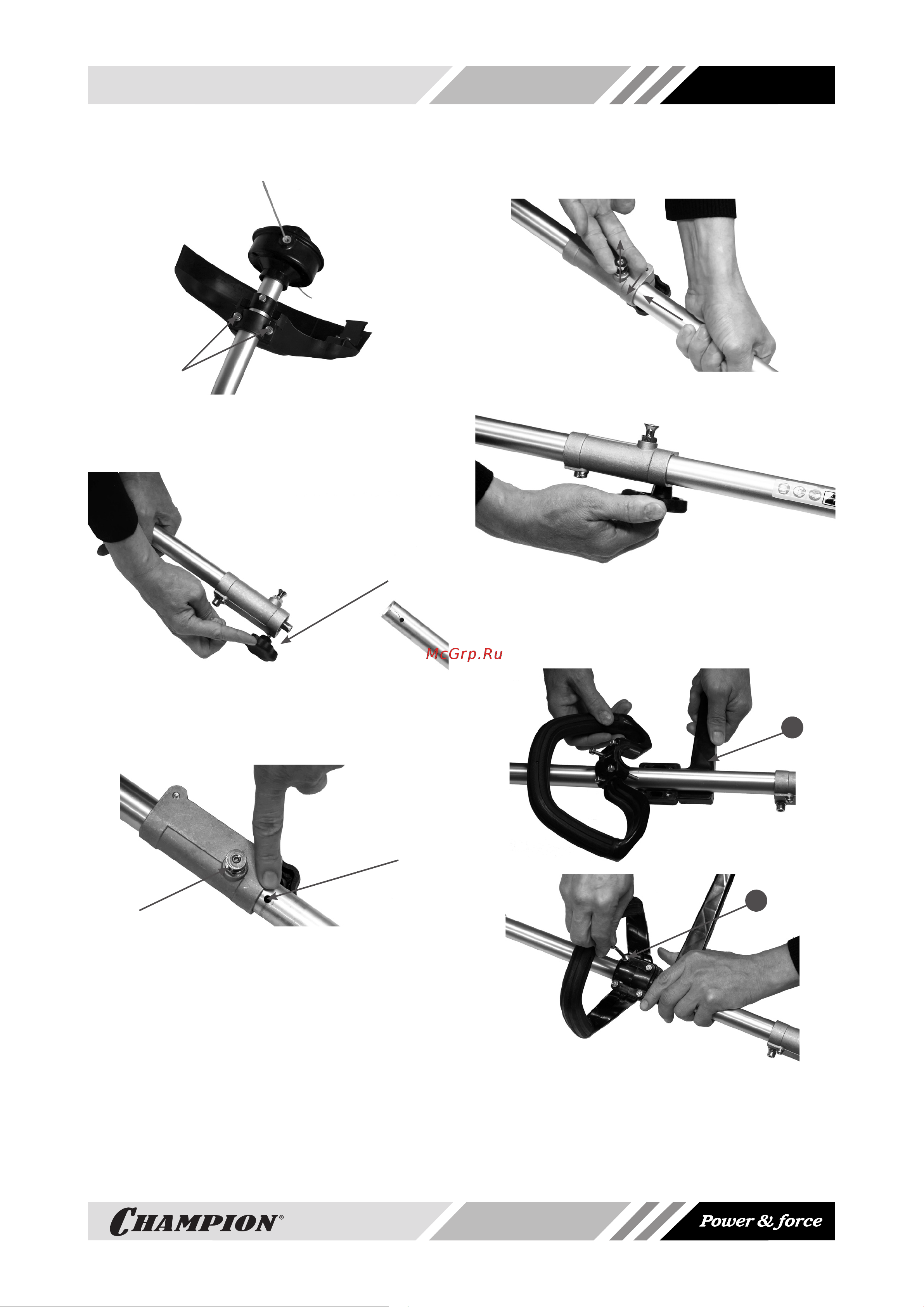

СБОРКА ТРИММЕРА

Рис.1

Установите на штангу кожух косильной голов-

ки и зафиксируйте его двумя болтами (Рис.1).

Рис.2

Ослабьте на соединительной муфте болт с

пластиковой гайкой (Рис.2).

Рис.3

Установите нижнюю часть штанги в соедини-

тельную муфту. Отверстие в штанге распо-

ложите напротив стопорного болта на муф-

те (Рис.3).

Отожмите стопорный болт вверх и, удержи-

вая его, задвиньте нижнюю половину штанги

в муфту. Отпустите стопорный болт и, слегка

поворачивая штангу, зафиксируйте болт в

отверстии штанги (Рис.4).

Рис.4

Рис.5

Закрутите болт с пластиковой гайкой, тем са-

мым обеспечивается плотность соединения.

Рис.6

Установите рабочую рукоятку на штангу.

Ограничитель (Рис.6А) должен располагать-

ся с левой стороны. Зафиксируйте рукоятку

болтами(Рис.6В).
