Champion T 252 [9/22] Сборка триммера

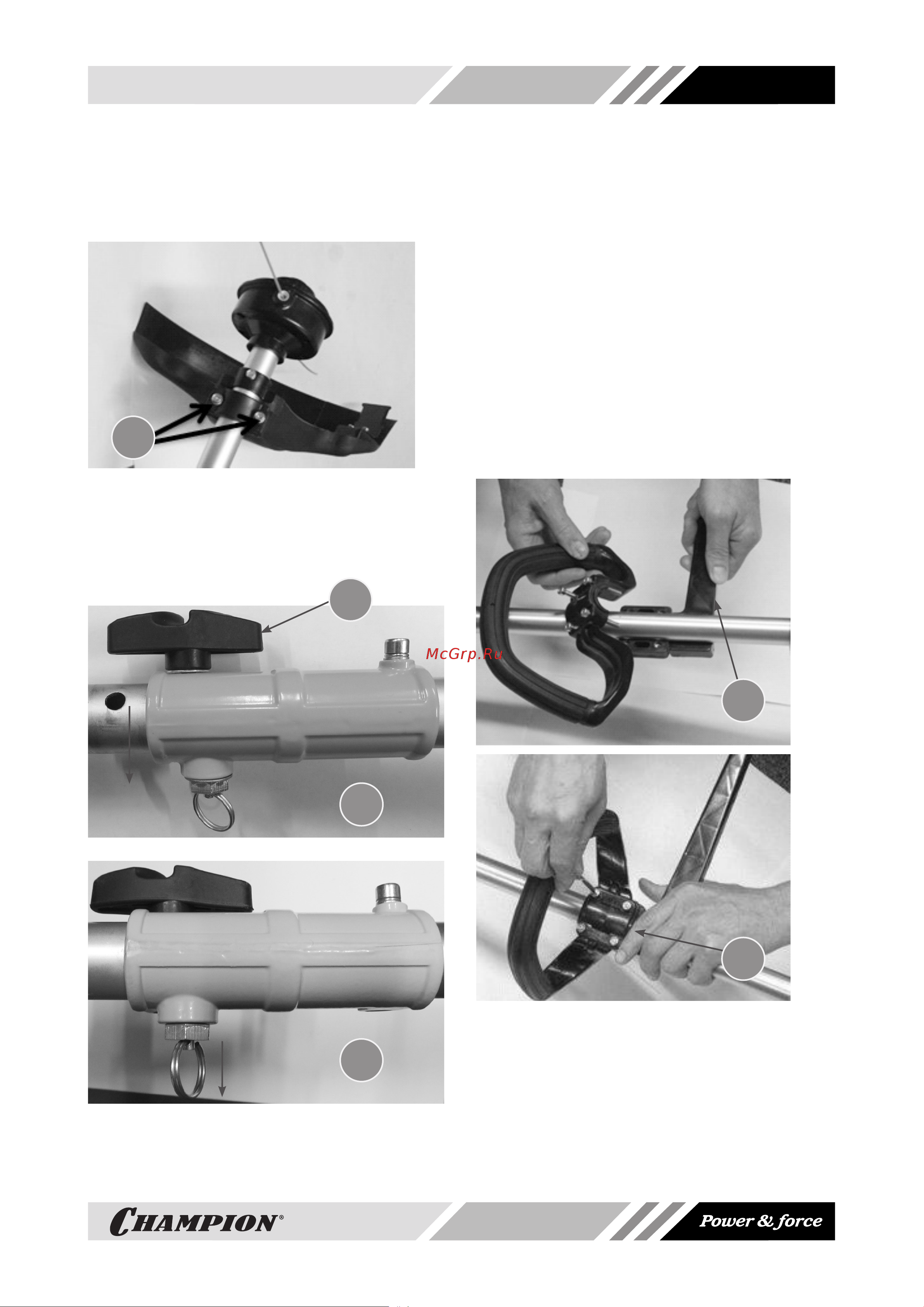

СБОРКА ТРИММЕРА

Рис.2

Установите на штангу кожух косильной головки и за-

фиксируйте его двумя болтами (Рис.2А)

Рис.3

Ослабьте на соединительной муфте пласти-

ковую гайку 1 (Рис.3А). Установите нижнюю

часть штанги в соединительную муфту. От-

верстие в штанге расположите напротив сто-

порного болта на муфте (Рис.3А). Отожми-

те стопорный болт (Рис.3В) и, удерживая

его, задвиньте нижнюю половину штанги в

муфту. Отпустите стопорный болт и, слегка

поворачивая штангу, зафиксируйте болт в

отверстии штанги. Закрутите пластиковую

гайку, тем самым обеспечивается плотность

соединения.

Рис.4

Установите рабочую рукоятку на штангу.

Ограничитель (Рис.4А) должен располагать-

ся с левой стороны. Зафиксируйте рукоятку

болтами из комплекта (Рис.4В).
