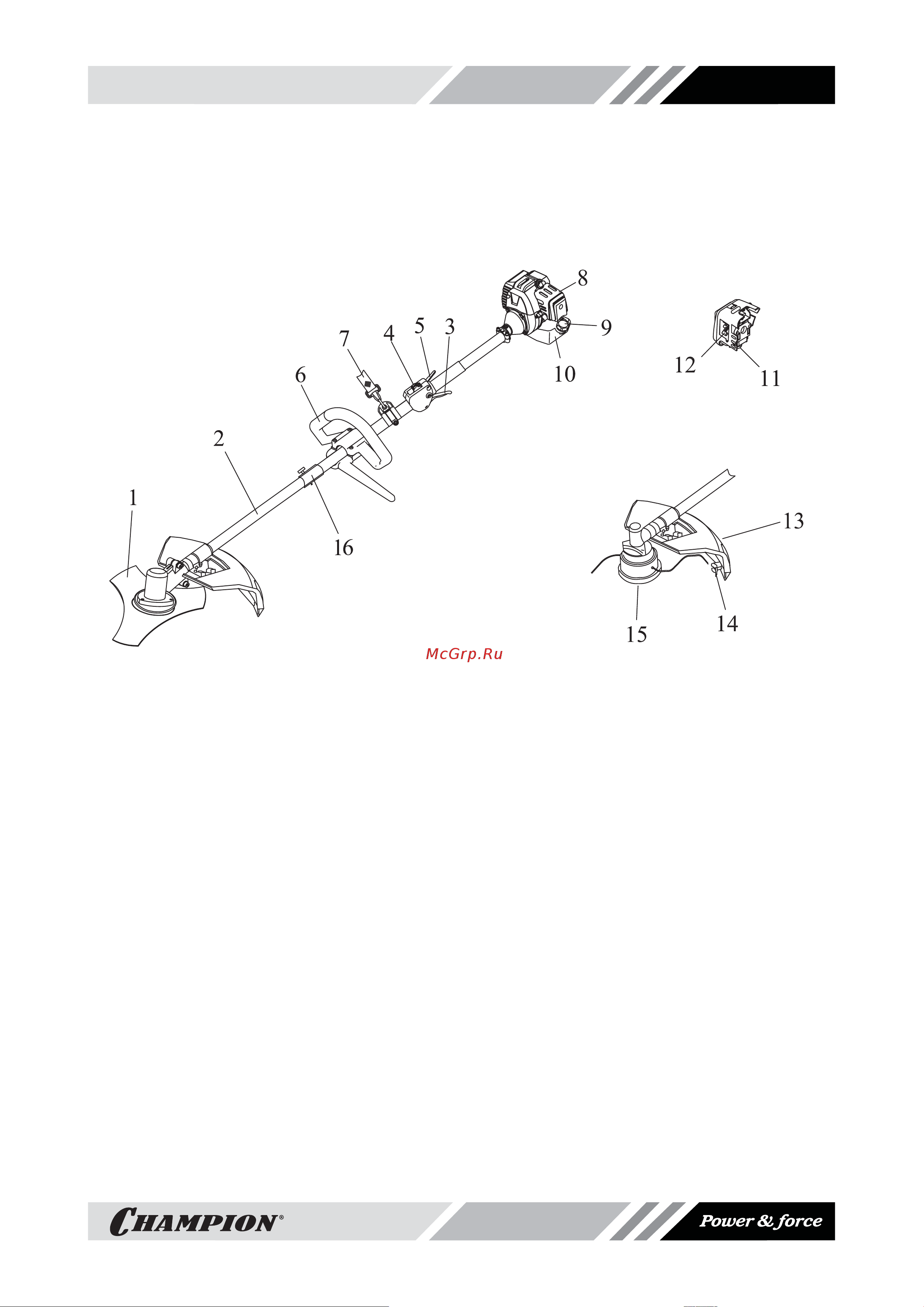

РАСПОЛОЖЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ
И ОРГАНОВ УПРАВЛЕНИЯ
1. НОЖ ТРЕХЛОПАСТНОЙ предназначен для
кошения травы, сорняков и кустов. Для рабо-
ты с ножом требуется ремень, металлический
кожух и рукоятка.
2. ШТАНГА РАЗЪЕМНАЯ содержит специально
спроектированный гибкий ведущий вал.
3. КУРОК ГАЗА оснащен пружиной, чтобы при
отпускании возвращаться к холостому ходу.
Не держите курок при запуске.
4. ВКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ – ползунковый
переключатель расположен на верхней части
рукоятки управления. Переключите его на ON
(Вкл) для работы и Off (Выкл) для остановки.
5. СТОПОР КУРКА ГАЗА. Блокирует курок газа
от случайного нажатия.
6. Р-образная рукоятка. Эта рукоятка может на-
страиваться как Вам удобно, для комфорта.
7. РЕМЕНЬ, настраиваемый по длине, при по-
мощи которого можно надевать инструмент
на оператора.
8. КОРПУС ВОЗДУШНОГО ФИЛЬТРА содержит
заменяемый фильтрующий элемент.
9. КРЫШКА ТОПЛИВНОГО БАКА.
10. ТОПЛИВНЫЙ БАК, содержит топливо и то-
пливный фильтр.
11. НАСОС ПОДКАЧКИ (ПРАЙМЕР). Нажимая на-
сос подкачки (7-10 раз перед запуском), уда-
ляется воздух из топливной системы и в кар-
бюратор поступает свежее топливо.
12. ВОЗДУШНАЯ ЗАСЛОНКА. Рычаг воздушной
заслонки расположен на верхней части кор-
пуса фильтра.
13. ЗАЩИТНЫЙ КОЖУХ расположен над режу-
щей гарнитурой. Помогает защитить опера-
тора от отбрасываемого мусора во время ра-
боты триммера. Не эксплуатируйте триммер
без защитного кожуха.
14. ОГРАНИЧИТЕЛЬНЫЙ НОЖ обрезает ней-
лоновую леску до необходимой длины – 7”.
Если триммер эксплуатируется без ограничи-
тельного ножа, леска становиться слишком
длинной (более 7”), возрастает нагрузка на
двигатель, вследствие этого двигатель может
перегреться или сломаться.
15. ТРИММЕРНАЯ ГОЛОВКА С НЕЙЛОНОВОЙ
ЛЕСКОЙ содержит заменяемую нейлоновую
триммерную леску, которая выпускается сла-
бым ударом триммерной головки об землю во
время её вращения на обычной рабочей ско-
рости.
16. РАЗЪЕМ ШТАНГИ позволяет уменьшить га-
бориты изделия, при транспортировки и хра-
нении. Очень простое в эксплуатации.
Рис. 1
